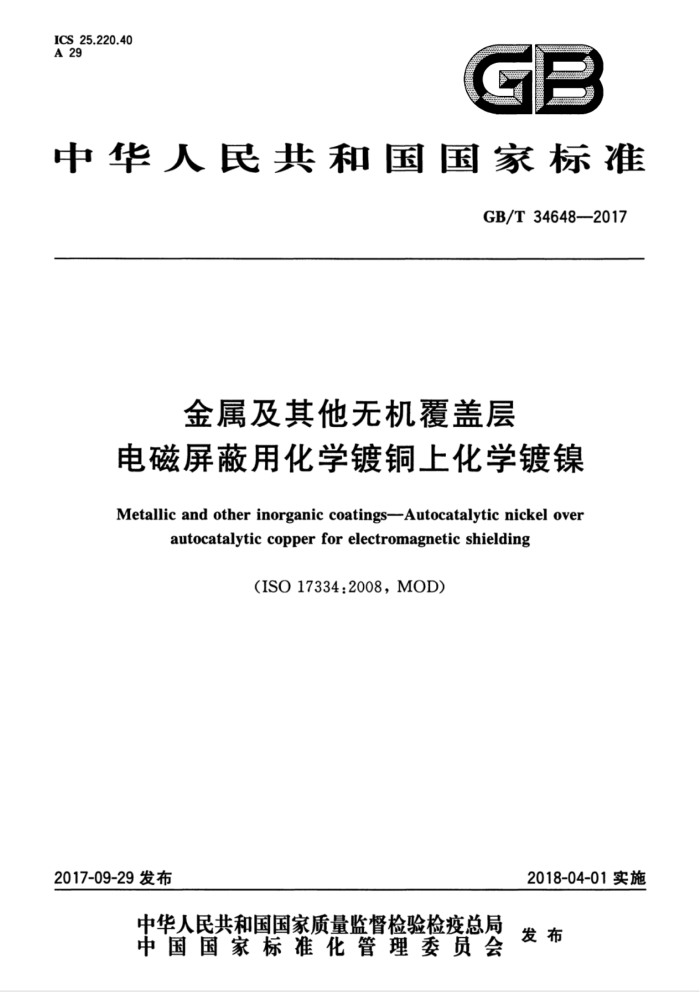

ICS25.220.40 A29
GB
中华人民共和国国家标准
GB/T34648--2017
金属及其他无机覆盖层
电磁屏蔽用化学镀铜上化学镀镍
Metallic and other inorganic coatings-Autocatalytic nickel over
autocatalytic copper for electromagnetic shielding
(ISO17334:2008,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34648-2017
目 次
前言引言 1 范围
IV
规范性引用文件术语和定义需方应提供的基本资料标识 5.1 概述 5.2 镀层类型 5.3 镀层等级 5.4 示例 6 要求 6.1 基材 6.2 外观 6.3 储存 6.4 镀层组成 6.5 局部镀层厚度 6.6 结合力 6.7 电气连续性和完整性 6.8 热循环 6.9 屏蔽效能
2
3
5
5
特殊试样·
6.10 取样
7
附录A（规范性附录） 厚度测量方法参考文献
表1化学镀铜上覆盖化学镀镍-磷合金层的类型、厚度和屏蔽功能 GB/T34648—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准采用重新起草法修改采用ISO17334：2008《金属及其他无机覆盖层 电磁屏蔽用化学镀铜
上化学镀镍》。
本标准与ISO17334：2008相比的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中，具体调整如下： ?用等同采用国际标准的GB/T3138代替ISO2080（见第3章）： ··用等同采用国际标准的GB/T4955代替ISO2177（见A.2） ·用等同采用国际标准的GB/T5270代替ISO2819（见6.6.1）
用等同采用国际标准的GB/T6463代替ISO3882（见A.1）：
·
用等同采用国际标准的GB/T12334代替ISO2064（见第3章）
·
·用等同采用国际标准的GB/T12600代替ISO4525（见6.8）
用等同采用国际标准的GB/T12609代替ISO4519（见第7章）
·
·用等同采用国际标准的GB/T13913代替ISO4527（见5.1）
用等同采用国际标准的GB/T16921代替ISO3497（见A.4）用等同采用国际标准的GB/T18663.3代替IEC61587-3（见6.9）用等同采用国际标准的GB/T20018代替ISO3543（见A.3）
·
●用等同采用国际标准的GB/T20631.2代替IEC60454-2 ●用等同采用国际标准的GB/T34627代替ISO16348C见6.2）。
本标准由中国机械工业联合会提出。 本标准由全国金属与非金属覆盖层标准化技术委员会（SAC/TC57）归口。 本标准起草单位：武汉材料保护研究所、武汉材保电镀生产力技术促进中心、安徽百宏达汽车电器
有限公司、武汉康捷科技有限公司、山东标准化协会。
本标准主要起草人：张德忠，邓日智、贾建新，朱定富、何杰，谢淑娟、郑霞。
I GB/T34648—2017
引言
电子设备的大量使用，需要一种方法来保护被屏蔽部件不受电磁辐射的危害。电磁辐射的危害可
能造成计算机以及医疗、航行、爆破、电信和其他装置的故障。世界各国政府对电磁屏蔽要求制定了相关的规章制度。
利用一个导电的封闭外壳、仪器罩或机壳可以防止电磁辐射的吸收或扩散；因此，金属外壳能达到十分有效的电磁屏蔽效果。然而，塑料具有成本及重量的优势，并广泛地用于计算机和各种机箱机柜。 虽然塑料是不导电的，但可以通过覆盖金属镀层的方法保护元件避免受到电磁辐射的干扰。
在塑料外壳表面通过化学镀沉积一层铜，并在化学镀铜层上覆盖一层薄的化学镀镍层提高耐用性和耐腐蚀性，是一种有效保护计算机外壳免受电磁干扰的方法。虽然这种方法最早是用于计算机的塑料外壳，现在也适用于其他基材。预计利用化学镀铜上覆盖化学镀镍的电磁屏蔽方法将会使其用途继续增长。
制定本标准的目的是便于需方按要求指定电镀基板、供应商或加工方以及提供零件图、采购订单。
TV GB/T34648—2017
金属及其他无机覆盖层
电磁屏蔽用化学镀铜上化学镀镍
警示一一本标准使用中可能包括有害性材料，操作和设备。但本标准不会专门指出在其应用中会出现的相关安全问题。应由本标准的使用者来确定相应的安全和健康措施，并在使用前制定可行的规章限制。
1范围
本标准适用对塑料或金属材料部件提供抗电磁干扰（EMI）或静电放电（ESD)保护的化学镀铜上覆盖化学镀镍的要求。
本标准不适用于容易引起氢脆的高强度钢。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3138金属及其他无机覆盖层表面处理术语（GB/T3138—2015.ISO2080：2008 IDT)
GB/T4955金属覆盖层覆盖层厚度测量阳极溶解库仑法（GB/T4955-2005，ISO2177： 2003,IDT)
GB/T5270金属基体上金属覆盖层 电沉积层和化学沉积层附着强度试验方法评述 (GB/T5270-2005.ISO2819:1980,IDT)
GB/T6463金属和其他无机覆盖层厚度测量方法评述（GB/T6463—2005，ISO3882:2003 IDT)
GB/T12334 金属和其他无机覆盖层关于厚度测量的定义和一般规则（GB/T12334一2001 ISO2064:1996.IDT)
GB/T12600 金属覆盖层塑料上镍十铬电镀层（GB/T12600一2005ISO4525：2003，IDT） GB/T12609 电沉积金属覆盖层和有关精饰计数检验抽样程序（GB/T12609一2005。ISO
4519:1980,IDT)
GB/T13913 金属覆盖层作 化学镀镍-磷合金镀层规范和试验方法（GB/T13913一2008，ISO 4527.2003IDT)
GB/T16921 金属覆盖层 覆盖层厚度测量X射线光谱法（GB/T16921—2005.ISO3497： 2000.IDT)
GB/T18663.3电子设备机械结构公制系列和英制系列的试验第3部分：机柜、机架和插箱的电磁屏蔽性能试验（GB/T18663.3—2007，IEC61587-3：2006，IDT）
GB/T20018金属和非金属覆盖层覆盖层厚度测量β射线背散射法（GB/T20018一2005 ISO3543:2000,IDT)
GB/T20631.2电气用压敏胶粘带第2部分：试验方法（GB/T20631.2一2006IEC60454-2： 1994,IDT)
1 GB/T34648—2017
GB/T34627金属和其他无机覆盖层有关外观的定义及习惯用法（GB/T34627一2017。 ISO16348:2003.IDT)
ISO2859（全部）计数检验的抽样程序 ASTMD4935测量平面材料电磁屏蔽效能的试验方法1)
3术语和定义
GB/T3138.GB/T12334和GB/T34627界定的以及下列术语和定义适用于本文件。
3.1
屏蔽效能 shielding effectiveness 没有屏蔽体时从辐射干扰源传输到空间某一点的场强P，）和加人屏蔽体后从辐射干扰源传输到
空间同一点的场强（P之比，以下式计算
α=10(lgP1/P2)
式中： a屏蔽效能； P1没有屏蔽体时接收的场强 P2一有屏蔽体时接收的场强（见ASTMD4935或IEC61587-3》。 注：屏蔽效能通常用分贝（dB）表示。
4需方应提供的基本资料
当订购的工件需要按本标准要求镀覆时，需方应该作为合同以书面形式在工程图、需方订购单和详细的生产明细表中对所有重要项目提供如下信息：
a）指定的国家标准号类型和等级（见第5章）； b）金属基板的规格和冶金条件及聚合物衬底表面状态：鉴别不同村底的装配件：聚合物基板应
是电镀级：外观要求（见6.2）：另外，提供要求全部镀覆或部分镀覆的样本：
d）在图纸或试样上对主要表面，非主要表面及非镀表面标出适当的标记（见第6章）： e) 厚度测试及最小厚度的要求，使用的结合力试验及特殊试验方法（见6.5.6.6和6.10） D 最低要求的电气连续性，热循环电阻，屏蔽效能测试的具体方法和最低屏蔽效能要求（见6.7、
6.8和6.9)$ g 抽样方法、接受标准或其他检验要求（见第7章）： h） 特殊要求，例如：提高聚合物材料表面结合力的机械粗化，试样或样品的孔隙率测试，以及用
于特殊试验的样品或试样。
5标识
5.1概述
标注是指定适合不同服役条件覆盖层的方法（见参考书自），包括以下内容： a）术语“化学镀层”； b）国家标准号（GB/T13913）和连字符：
1）相关的ASTM标准已经撤销。但是，美国的ASTM网站仍然有副本可供购买。 2
