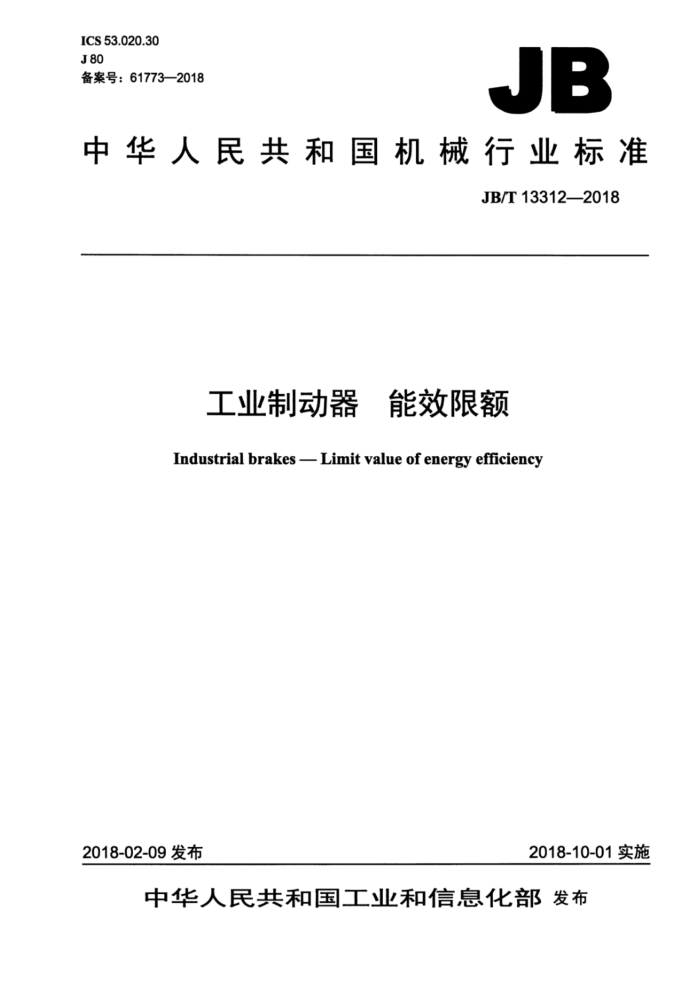

ICS 53.020.30 J80 备案号：61773—2018
JB
中华人民共和国机械行业标准
JB/T13312—2018
工业制动器 能效限额 Industrial brakes - Limit value of energy efficiency
2018-02-09发布
2018-10-01实施
中华人民共和国工业和信息化部发布 JB/T13312—2018
目 次
前言 1范围 2规范性引用文件.. 3术语和定义 4能效限定值.. 5能效等级.. 6能效等级的评价.. 7能效等级标识... 参考文献
4
表1日 电力液压鼓式制动器的能效限定值. 表2电力液压盘式制动器的能效限定值表3电力液压鼓式制动器的能效等级. 表4电力液压盘式制动器的能效等级. JB/T13312—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：北京起重运输机械设计研究院、国家起重运输机械质量监督检验中心。 本标准参加起草单位：江西华伍制动器股份有限公司、焦作金箍制动器股份有限公司、石家庄五龙
制动器股份有限公司。
本标准主要起草人：王军、孟林、聂春华、崔麦香、韩正方。 本标准为首次发布。
I JB/T13312—2018
工业制动器 能效限额
1范围
本标准规定了工业制动器（以下简称制动器）的能效限定值和能效等级。 本标准适用于JB/T6406规定的电力液压鼓式制动器、JB/T7020规定的电力液压盘式制动器，其
他类型的制动器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T302212013工业制动器能效测试方法
3术语和定义
GB/T30221一2013界定的以及下列术语和定义适用于本文件。
3.1
能效限定值limit value of energy efficiency 在GB/T30221规定的断续周期工作制测试条件下，制动器允许的最低能效值。
3.2
能效等级 energy efficiency grade 按照制动器能效值大小确定的分级。
4能效限定值
4.1能效值的测试应按GB/T30221一013中第4章～第6章规定的要求进行。 4.2电力液压鼓式制动器的能效限定值不应小于表1规定的数值；电力液压盘式制动器的能效限定值不应小于表2规定的数值。
表1电力液压鼓式制动器的能效限定值
规格
能效限定值 10'N/J
类型
制动轮直径
推动器额定推力
N 220 220 300 220 300
mm 160
3.3 3.9 4.1 3.9 4.0
200
电力液压鼓式
制动器
250
1 JB/T13312—2018
表1电力液压鼓式制动器的能效限定值（续）
规格
能效限定值 10°N/J
类型
推动器额定推力
制动轮直径
N 500 300 500 800 500 800 1 250 800 1250 2 000 1 250 2.000 3 000 2 000 3 000 3 000
mm 250
4.0 3.7 4.2 5.5 4.3 5.7 6.9 5.9 6.9 10.3 6.5 10.4 12.2 8.8 10.2 11.8
315
400
电力液压鼓式
制动器
500
630
710 800 表2 电力液压盘式制动器的能效限定值
规格
能效限定值 10"N/J
类型
推动器额定推力
制动器中心高
N 220 300 500 800 800 1 250 2 000 1 250 2.000 3000
mm 160
7.7 8.5 10.7 15.4 17.5 22.6 30.9 20.1 32.8 30.8
230
电力液压盘式
制动器
280
370
5能效等级
5.1 制动器能效等级分为12、3三个等级，1级表示能效最高。
2 JB/T13312—2018
5.2 电力液压鼓式制动器的各能效等级对应的最低能效值应符合表3的规定。
表3 电力液压鼓式制动器的能效等级
最低能效值 10"N/J 2级
规格
类型
制动轮直径
推动器额定推力
1级 4.4 5.1 5.5 5.2 5.3 5.3 4.9 5.6 7.3 5.7 7.6 9.2 7.8 9.3 13.8 8.7 13.9 16.3 11.7 13.6 15.7
3级 3.3 3.9 4.1 3.9 4.0 4.0 3.7 4.2 5.5 4.3 5.7 6.9 5.9 6.9 10.3 6.5 10.4 12.2 8.8 10.2 11.8
N 220 220 300 220 300 500 300 500 800 500 800 1250 800 1 250 2 000 1250 2 000 3 000 2 000 3 000 3 000
mm 160 200
3.7 4.3 4.6 4.3 4.4 4.4 4.1 4.6 6.1 4.8 6.4 7.7 6.5 7.7 11.5 7.2 11.6 13.6 9.8 11.3 13.1
250
315
电力液压鼓式
400
制动器
500
630
710 800
5.3 电力液压盘式制动器的各能效等级对应的最低能效值应符合表4的规定。
表4电力液压盘式制动器的能效等级
最低能效值 10"N/J
规格
类型
制动器中心高
推动器额定推力
1级 10.3 11.3 14.3 20.6
2级 8.6 9.4 11.9 17.1
3级 7.7 8.5 10.7 15.4
N 220 300 500 800
mm 160
电力液压盘式
制动器
230
3 JB/T13312—2018
表4电力液压盘式制动器的能效等级（续）
最低能效值 10"N/J 2级
规格
类型
制动器中心高
推动器额定推力
1级 23.4 30.1 41.2 26.8 43.7 41.1
3级 17.5 22.6 30.9 20.1 32.8 30.8
mm
N 800 1 250 2 000 1250 2 000 3 000
19.5 25.1 34.3 22.3 36.4 34.3
280
电力液压盘式制动器
370
61 能效等级的评价
根据制动器能效等级的分级，表3和表4中能效等级为1级、2级的制动器为节能产品。
7 能效等级标识
制造商应在制动器的出厂文件上注明产品的能效等级、所依据的标准编号，并在制动器的明显位置粘贴能效等级标识。
中 JB/T13312—2018
参考文献
[1] JB/T6406 电力液压鼓式制动器 [2] JB/T7020 电力液压盘式制动器
