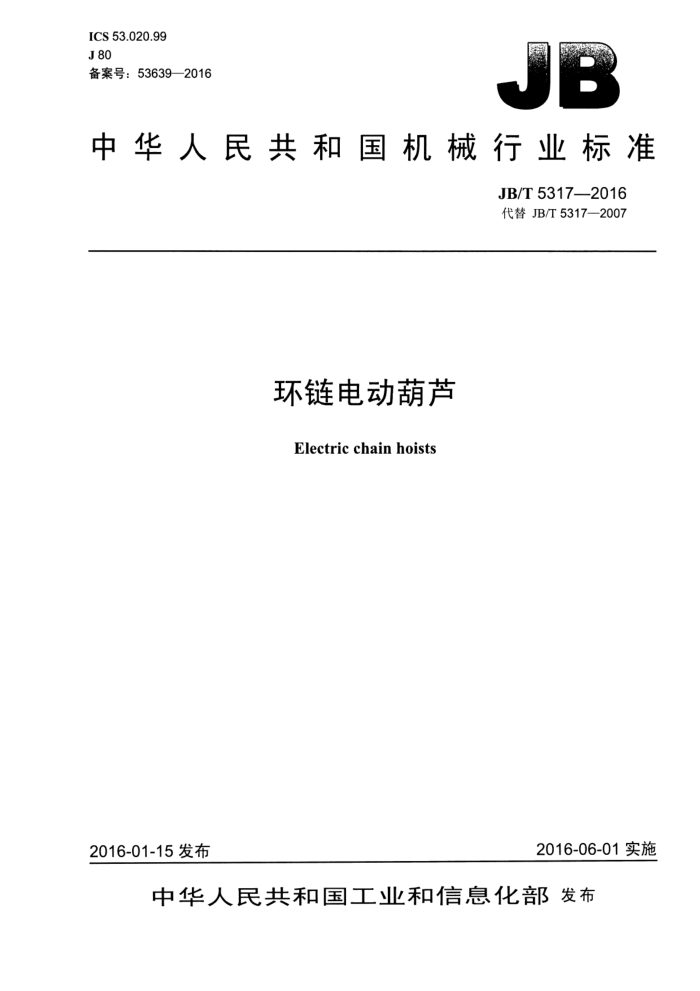

ICS53.020.99 J80 备案号：53639—2016
中华人民共和国机械行业标准
JB/T5317—2016 代替JB/T5317—2007
环链电动葫芦
Electricchainhoists
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T5317—2016
目 次
前言 1 范围. 2
II
规范性引用文件 3术语和定义.. 4型式与基本参数. 4..型式.. 4.2基本参数， 5技术要求.. 5.1工作环境条件. 5.2 基本要求 5.3 整机性能， 5.4 安全与卫生， 5.5 主要零部件.. 5.6 涂装和外观.. 5.7 起升机构寿命 6试验方法... 6.1试验条件. 6.2试验方法. 7检验规则. 7.1 检验分类.. 7.2出厂检验. 7.3型式试验... 7.4寿命试验... 8标志、包装、运输和贮存附录A（规范性附录） 起升机构不同工作级别电动机循环周期、运转方式、试验载荷及总使用时间.
10 10 10 10 15 4
13 16
16 ..... 16
.18
+++-++ JB/T5317—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5317—2007《环链电动葫芦》，与JB/T5317—2007相比主要技术变化如下：
修改了标准的适用范围（见第1章）；修改了规范性引用文件的内容（见第2章）； -删除了原标准“术语和定义”中的“基型”和“规定值”（2007年版的第3章）；修改了环链葫芦的型式分类（见4.1)；修改了基本参数中的额定起重量、起升高度、起升速度和运行速度（见4.2.2、4.2.3、4.2.4、 4.2.5); 修改了环链葫芦主电路的额定电压（见5.1.1）；增加了环链葫芦能效要求（见5.3.15）：修改了环链葫芦限载措施（见5.4.3）；修改了绝缘电阻值（见5.4.7)；修改了起升机构的噪声值（见5.4.10）；增加了币运熔融金属环链葫芦的特殊要求（见5.1.2、5.3.14、5.4.2、5.4.13、5.5.3）；增加了涂装要求（见5.6）：修改了起升机构寿命试验的相关内容（见5.7、6.2.17)；修改“起升机构温升试验”为“热试验”，并修改了试验方法（见6.2.15）；修改了原标准A.2中机构T.作级别的试验载荷（见表A.2）。 一删除了原标准附录B。
-
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：北京起重运输机械设计研究院、浙江双鸟机械有限公司、浙江冠林机械有限
公司、国家起重运输机械质量监督检验中心。
本标准参加起草单位：江阴市鼎力起重机械有限公司、德马格起重机械（上海）有限公司、科尼起重机设备（上海）有限公司、江阴凯澄起重机械有限公司、南京起重机械总厂有限公司、浙江凯勋机电有限公司、上海得益轻型起重机有限公司、诺威起重设备（苏州）有限公司、江苏欧玛机械有限公司、 安吉长虹.制链有限公司。
本标准主要起草人：王小平、林夫奎、郑耀明、祝跃进、周其忠、须雷、张勇、邸强、李本宏、谢炳亮、施胜利、顾海清、肖昌华、杨卫波。
本标准所代替标准的历次版本发布情况为：
JB/T5317.1—1991，JB/T5317.2—1991，JB/T5317.3—1991; —JB/T5317—2007。
II JB/T5317—2016
环链电动葫芦
1范围
本标准规定了环链电动葫芦的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于一般工作环境中使用或见运熔融金属的环链电动葫芦，其他环境中使用的环链电动葫
芦可以参照使用。
本标准不适用于下列环境中使用的环链动葫芦（以下简称环链葫芦）：有爆炸性气体、可燃性粉
尘和腐蚀性气体环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755一2008旋转电机定额和性能 GB/T783起重机械基本型的最大起重量系列 GB/T1032一2012三相异步电动机试验方法 GB/T3811—2008起重机设计规范 GB4208外壳防护等级（IP代码） GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T5013.1 额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求 GB/T5023.1 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求 GB6067.1起重机械安全规程第1部分：总则 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆漆膜的划格试验 GB/T 10051.1 起重见钩 第1部分：力学性能、起重量、应力及材料 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB14048.1一2012低床开关设备和控制设备第1部分：总则 GB14048.4 低压开关设备和控制设备 各第4-1部分：接触器和电动机起动器 机电式接触器和电
动机起动器（含电动机保护器）
GB/T20947起重用短环链T级（T、DAT和DT型）高精度葫芦链 GB/T30028 电动葫芦能效测试方法 JB/T12745 电动葫芦能效限额
3术语和定义
下列术语和定义适用于本文件。
. JB/T5317—2016
3.1
安全离合器safetyclutch 在环链葫芦传动系统中靠摩擦力传递转矩，超载到一定程度可以打滑的用于限载的机械装置。
4型式与基本参数
4.1型式 4.1.1型式分类
根据环链葫芦有光运行机构分为固定式环链电动葫芦、运行式环链电动葫芦。 4.1.2固定式
无运行机构、固定使用的环链葫芦，按照安装方式不同，分为忍挂式和支承式两种型式，典型结构如图1所示。
n
a）悬挂式
b）支承式
注：悬挂式除吊钩悬挂外，还可有吊环悬挂等方式。
图1
4.1.3运行式
具有运行机构、沿轨道运行的环链葫芦，典型结构如图2所示。
6
图2 JB/T5317—2016
4.2 基本参数 4.2.1 环链葫芦起升机构的工作级别，根据GB/T3811一2008中3.3.3的规定，按照载荷状态级别及使用等级分为M1～M8共8个级别，！ 见表1。
表1
使用等级T
T. 总使用时间t n
Ts
T,
T,
Tg
Tg
T2
T:
To
T
载荷级别
机构名义载荷谱
状态 系数Km
200< 400< 800< 1 600< 3 200< 6300< 12 500< 25000<
fr≤ fr≤ t≤ tr≤ tr≤ tr≤ tr≤ 50 000 t> 400 800 1 600 3 200 6 300 12 500 25 000 50 000
t≤ 200
L1 Km≤0.125 M1 M1 M1 M2 M3 M4 M5 M6 M7 M8 L2 0.125 一
一
-
4.2.2 环链葫芦的额定起重量应优先采用GB/T783规定的数值， 见表2。
表 2 0.25 2.5 25
单位为吨
0.32 3.2 32
0.63 6.3 63
0.2 2 20
0.4 4 40
0.5 5 50
0.8 80 80
0.1 - 10 100
0.125 1.25 12.5
0.16 1.6 16
4.2.3 环链葫芦起升高度应优先采用表3规定的数值。
表3 4 40
单位为米 12.5 125
3.2 32
6.3 63
8 80
10 100
5 50
25
16 160
20
-
4.2.4 环链葫芦起升速度应优先采用表4规定的数值，又 双速环链葫芦中的慢速推荐为正常工作速度的 1/6~1/2， 其他调速方式的调速范围可与用户协商解决。
表4 0.32 3.2 32
单位为米每分
0.5 0.63
0.8 8
0.4 4
1 10
0.25 2.5 25
6.3
1.25 12.5 4.2.5 环链葫芦运行速度应优先采用表5规定的数值， 双速环链葫芦中的慢速推荐为正常工作速度的 1/6～1/2， 其他调速方式的调速范围可与用户协商解决。
1.6 16
2 20
5
表 5
单位为米每分
10 40
5 20
6.3 25
8 32
3.2 12.5
4 16
3 JB/T5317—2016
5技术要求
5.1工作环境条件 5.1.1环链葫芦主电路的额定电压为单相或三相交流110V～690V，额定频率为50Hz或60Hz，电动机端电压波动范围不应超出额定电压的土10%，其中环链葫芦内部电压降不应大丁5%。 5.1.2环链葫芦T作环境温度一般为-20℃～40℃，吊运熔融金属的环链葫芦T作环境温度为-20℃～ 60℃。 5.1.3最高温度为40℃时，空气相对湿度不应超过50%。在较低温度下可允许较大的湿度，例如20℃时湿度可为90%。 5.1.4海拔不应超过1000m。 5.1.5电动机的运行条件应符合GB755一2008中第6章和第7章的规定。 5.1.6电器的正常使用、安装和运输条件应符合GB14048.1一2012中第6章的规定
注：超出上述条件时，用户与制造商协商解决。 5.2基本要求
环链葫芦的设计应符合GB/T3811、GB6067.1和本标准的规定。 5.3整机性能 5.3.1环链葫芦的结构型式、基本参数、性能及尺寸均应符合设计要求。 5.3.2机体、吊钩承重件应能支持住4倍额定起重量的静拉伸载荷。 5.3.3起重吊钩应转动灵活，在水平面内能转动360°。 5.3.4环链葫芦做静载试验时，应能承受125%额定起重量的试验载荷，试验后各受力件应无裂纹、永久变形和汕漆剥落，各连接处应无松动现象。 5.3.5环链葫芦做动载试验时，应能承受110%额定起重量的试验载荷，试验过程中应T.作正常，制动可靠。试验后其要求同5.3.4的规定。 5.3.6在额定电压、额定频率和额定起重量下，起升机构制动下滑量不应大于v/100（v为额定载荷下 1min内稳定起升的距离），且不大」200mm。 5.3.7在额定电压、额定频率和额定起重量下，起升速度的允许偏差应为名义值的土10%，下降速度的允许偏差应为名义值的-10%～25%，慢速不做考核。 5.3.8在额定电压、额定频率和额定起重量下，运行速度的允许偏差应为名义值的土15%。慢速不做考核。 5.3.9起升高度不应小丁名义值。 5.3.10最小钩问距不应大汀名义值。 5.3.11运行机构应运行平稳、顺畅，无异常噪声。 5.3.12走 起重链条与起重链轮、游轮的啮合应平稳，无异常噪声；起重链条不应有卡链、爬链和其他异常情况。 5.3.13 在额定起重量、额定频率和电动机端电压为90%额定电压的条件下，整机应能正常工作。 5.3.14 吊运熔融金属环链葫芦的额定起重量不应大汀16t，起升机构T作级别不应低了M6 5.3.15环链葫芦的能效限额应符合JB/T12745的规定。 5.4安全与卫生 5.4.1环链葫芦应具有行程限位功能，可采用机械或电气的方法。当起重吊钩上升或下降至极限位置或设定的位置时，行程限位功能应自动停山起重吊钩在原方向上的运动，但并不影响起重吊钩向相反方 4 JB/T5317—2016
向的运动。 5.4.2在钩组醒目处应标示额定起重量。起重吊钩应设置钩口闭锁装置，吊运熔融金属环链葫芦的起重币钩不置设置闭锁装置。 5.4.3额定起重量小于0.5t的环链葫芦，起升机构宜装设安全离合器或起重量限制器：额定起重量大于或等于0.5t的环链葫芦，起升机构应装设安全离合器或起重量限制器。
装设安全离合器的环链葫芦，其限载值应在130%160%额定起重量范用内。装设起重量限制器的环链葫芦，当实际起重量超过95%额定起重量时，起重量限制器宜发出报警信号（白动停止型除外）：当实际起重量在100%～110%的额定起重量范用内时，起重量限制器起作用，此时应自动切断起升动力电源，但应允许机构做下降运动。 5.4.4从环链葫芦超载起升至起重量限制器动作停止起升，此时载荷所起升的高度，不应超过1s内稳定起升的距离。 5.4.5环链葫芦应设置常闭式工作制动器，制动器的制动安全系数应符合以下要求：
a）工作级别为M5及其以下级别时，不应低于1.5； b）工作级别为M6及其以上级别时，不应低于1.75。
5.4.6操作控制装置应设有紧急停止开关，紧急停止开关应为白锁型，当有紧急情况时，应能切断动力电源。 5.4.7环链葫芦绝缘电阻不应小于1M2。 5.4.8环链葫芦接地电阻值不应大于0.12；接地线颜色应为黄绿相间：接地螺钉应拧紧，并有防松措施；接地点应有接地标志。 5.4.9使用多种操作方式或多点操作的环链葫芦，应有联锁保护，以保证在同一时间只能有一种操作方式或一点操作有效。 5.4.10起升机构在额定载荷下工作时，A计权声压级的噪声数值应满足以下规定：
a）当额定起重量小于1t时，起升机构的声压级噪声不应大于78dB(A)： b）当额定起重量大于或等于1t时，起升机构的声压级噪声不应大于83dB(A)。
5.4.11摩擦片材质不应含有石棉成分。 5.4.12在做热试验时，起升机构电动机绕组和电磁制动器绕组的温升及热态绝缘电阻应符合表6所给出的值。同时，起升机构电动机绕组和电磁制动器绕组的温升不应损害该部件本身和相邻部件的电气和机械性能，不导致温控器（如果有）动作。
表6
电阻法测得的温升极限
热态绝缘电阻
K
绝缘结构的热分级 额定功率≥600W的 额定功率<600W的 光扇自冷式
M2
制动器 85 110 130
风扇冷却电动机
电动机 85 110 130
风扇冷却电动机
85 110 130
80 105 125
B F H
≥0.38
5.4.13吊运熔融金属的环链葫芦应满足以下要求：
a）在上升极限位置应设置不同形式双重限位保护装置，并且能够控制不同的电气回路。 b）制动器的设置应当符合以下要求：
当额定起重量大」5t时，环链葫芦除设置一个工作制动器外，还应在低速级上设置一个安全制动器。 一当额定起重量小了或等丁5t时，环链葫芦除设置一个工作制动器外，还宜在低速级上设置
5
