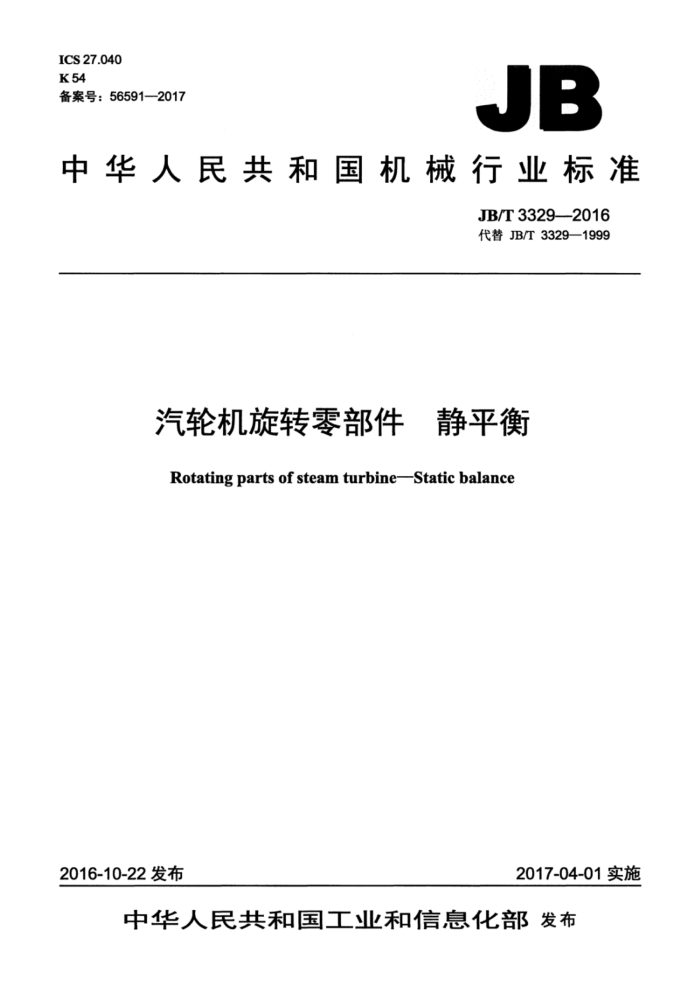

ICS27.040 K54 备案号：56591—2017
JB
中华人民共和国机械行业标准
JB/T3329-2016 代替JB/T3329—1999
汽轮机旋转零部件 静平衡 Rotating parts of steam turbine--Static balance
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T3329—2016
目次
前言 1范围. 2规范性引用文件. 3术语和定义 4要求。 5校验 6设备... 7方法附录A（规范性附录） 导轨支承面宽度
II
图1 单圆盘图2 静平衡校验
表A.1 支承面宽度 JB/T3329—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3329一1999《汽轮机旋转零部件静平衡》，与JB/T3329一1999相比主要技术变
化如下：
增加了规范性引用文件（见第2章）；修改了术语和定义（见3.3和3.4，1999年版的2.4和2.5）；删除了术语和定义中的不平衡量”（见1999年版的2.3）；修改了公式（1）及其符号说明，以及对应示例中平径的单位和计算过程（见第4章，1999年版的第3章）：统一了质量的表示符号（见3.2、第4章、第5章和附录A，1999年版的2.2、第3章、第4 章和附录A; 修改了公式（A.1），并规范了公式中各符号的单位（见附录A》。
本标准由中国机械工业联合会提出。 本标准由全国汽轮机标准化技术委员会（SAC/TC172）归口。 本标准起草单位：杭州汽轮机股份有限公司、东方电气集团东方汽轮机有限公司、上海发电设备成
套设计研究院、杭州中能汽轮动力有限公司。
本标准主要起草人：潘飞燕、蔡盛明、何为、郭勇、刘双明、叶奋、徐俊杰本标准所代替标准的历次版本发布情况为：
—JB/T3329—1983、JB/T3329—1999
IⅡI JB/T3329—2016
汽轮机旋转零部件 静平衡
1范围
本标准规定了汽轮机旋转零部件静平衡的术语和定义、要求、校验、设备和方法。 本标准适用于电站及工业用汽轮机旋转零部件中外径D与宽度L之比大于5的套装叶轮、联轴器
部件、齿轮的静平衡。
2# 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1800.2一2009产品几何技术规范（GPS） 极限与配合第2部分：标准公差等级和孔、 轴极限偏差表
3术语和定义
下列术语和定义适用于本文件。
3.1
不平衡质量 unbalance mass m 位于转子某一给定半径产（见图1）上的质量，该质量与向心加速度的乘积，等于不平衡离心力。
说明： 0几何中心 o"质心 m—不平衡质量，单位为克（g）：
r一一某一给定半径，单位为毫米（mm） e—一质量偏心距，单位为微米（um）。
图1单圆盘
1 JB/T3329—2016
(2)
mR=0.5(mmax-mmin)mRA
剩余不平衡质量造成的质量偏心距e可由公式（3）求得。
m m
(3)
e=
式中：
一质量偏心距，单位为微米（um）； m—不平衡质量，单位为克（g）：
一某一给定半径，单位为毫米（mm）；
mi 一圆盘质量，单位为千克（kg）。
试加质量
X
6
5
7
2
3
4
8
mmin8
图2静平衡校验
6设备
6.1静平衡设备主要是静平衡架和平衡心轴。为提高静平衡精度，应尽量减少静平衡架的支承面与平衡心轴之间的滚动摩擦。静平衡架中，平行导轨式应用最广，导轨截面有刀刃形、圆形和菱形等。 6.2平行导轨支承面要求：
一直线度：公差为0.005mm；平面度：在任意1000mm×1000mm范围内，公差为0.02mm：两支承面在水平面的平行度：公差小于或等于1mm 表面粗糙度Ra最大允许值：0.8μm；最小长度：大于平衡心轴轴颈直径的7倍；硬度：50HRC~60HRC；不应有锈蚀；宽度见附录A。
6.3平衡心轴要求：
圆跳动：公差一般小于0.005mm 外圆加工精度：不低于GB/T1800.2一2009规定的IT6：心轴两端同轴度：公差小于Φ0.01mm；表面粗糙度Ra最大允许值：0.8μum；硬度：50HRC～60HRC；
3 JB/T3329—2016
一不应有锈蚀。
7方法
一般采用质心平衡法，将需静平衡的零部件装在平衡心轴上，然后放在静平衡架上来回摆动，当其静止时，质心位于通过轴心的垂线下方，并做出标记。在质心反向一定半径厂处试加质量，直到旋转零部件在任何角度均能静止。当采用试加质量方法进行静平衡时，可将试加质量取下换上永久性平衡块当采用去除质量时，则可在标记处用钻孔，磨削等方法除去质量使零部件达到静平衡要求。
