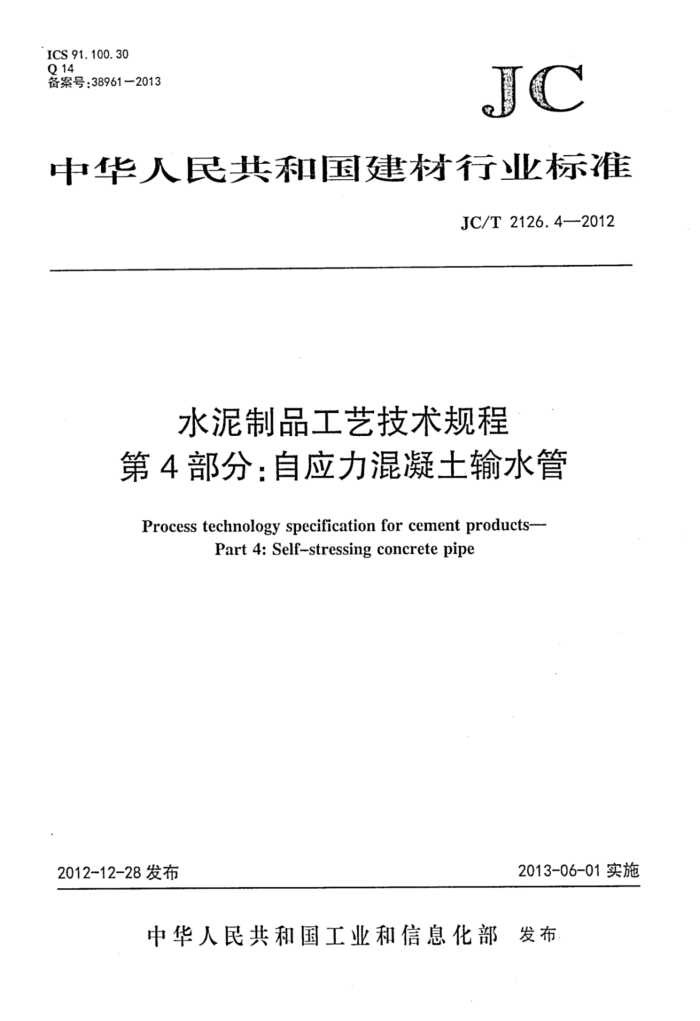

ICS 91.100.30 Q 14 备案号：38961—2013
JC
中华人民共和国建材行业标准
JC/T 2126.4—2012
水泥制品工艺技术规程
第4部分：自应力混凝土输水管
Process technology specification for cement products-
Part 4: Self-stressing concrete pipe
2013-06-01实施
2012-12-28 发布
中华人民共和国工业和信息化部发布 JC/T2126.4—2012
前言
本部分按照GB/T1.12009给出的规则起草。 JC/T2126一2012《水泥制品工艺技术规程》分为七个部分：
第1部分：混凝土与钢筋混凝土排水管；第2部分：预应力混凝土管：第3部分：预应力钢筒混凝土管：一第4部分：自应力混凝土输水管；第5部分：环形混凝土电杆：第6部分：先张法预应力混凝土管桩；
-第7部分：硅酸钙板/纤维水泥板。 本部分为JC/T2126的第4部分。 本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本部分负责起草单位：中国混凝土与水泥制品协会。 本部分参加起草单位：苏州混凝土水泥制品研究院、南宁鸿基水泥制品有限公司、武汉双强管业有
限公司。
本部分主要起草人：魏从九、何栋、张吟秋、张庆欢、沈冰。 本标准为首次发布。 JC/T2126.4—2012
水泥制品工艺技术规程
第4部分：自应力混凝土输水管
1范围
本部分规定了自应力混凝土输水管生产用原材料、生产工艺、水压检验、缺陷整修、质量控制、产品检验以及标志、运输和贮存等技术要求。
本部分适用于按GB4084制造的自应力混凝土管；使用自应力水泥制造其他管材，亦可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4084 自应力混凝土输水管 GB 8076 混凝土外加剂 GB/T 8077 混凝土外加剂匀质性试验方法 GB 13788 冷轧带肋钢筋 GB/T14684 建设用砂 GB/T14685 建设用卵石、碎石 GB/T15345 混凝土输水管试验方法 GB20472 硫铝酸盐水泥 JC/T516 自应力钢筋混凝土输水管用塑料嵌件 JC/T 540 混凝土制品用冷拔低碳钢丝 JGJ 18 钢筋焊接及验收规程 JGJ 19 冷拔低碳钢丝应用技术规程 JGJ 63 混凝土用水标准
3原材料 3.1砂
宜用II类中砂或粗砂（细度模数2.3～3.2)，不应使用海砂。筛洗后的砂子含泥量应不大于1%按重量计)，其余技术要求、试验方法、检验规则应符合GB/T14684标准的有关规定。 3.2石
优选II类碎石（含碎卵石)。筛洗后的石料含泥量应不大于1%(按重量计）。石子中的针片状颗粒含量应小于10%（按重量计）。石子的其余技术要求、试验方法、检验规则应符合GB/T14685标准的有关规定。所选石子粒径，应按不同品种水泥作调整，以改善自应力混凝土的膨胀性能。所用砂石均不应与自应力水泥形成碱集料反应。
- JC/T2126.4—2012
3.3水
凡是符合JGJ63标准规定的淡水均可拌制自应力混凝土。首次使用地表水或地下水应进行检验；不应使用海水。拌合水质量应符合JGJ63的规定。 3.4钢筋 3.4.1冷拔低碳钢丝应符合JC/T540的规定。 3.4.2冷拔低碳钢丝工艺应按JGJ19的规定进行检验。 3.4.3条件具备时，优先采用冷拔和冷轧的带肋钢筋，以增强自应力混凝土的粘结力，有利于自应力值的发挥。采用前应经过试验，其技术要求应符合GB13788的规定。 3.4.4钢丝极限抗拉强度应不低于600MPa。 3.5自应力水泥 3.5.1 自应力硫铝酸盐水泥
自应力硫铝酸盐水泥应符合GB20472的规定，必须控制以下质量指标： a）严格控制7d、28d天自应力值指标； b) 28d自应力增进率不大于标准规定值； c）水泥的碱含量应小于标准规定值。
3.5.2其他自应力水泥
采用其他品种水泥或膨胀剂时，应按相关标准经试验后，方可用于制管。 3.5.3使用要求 3.5.3.1对进厂的自应力水泥膨胀能级指标必须进行复验，至少7天膨胀和强度指标合格后方能投入生产使用。 3.5.3.2不同品种、不同厂家的水泥严禁混用：同一厂家不同批号的水泥宜分开使用。 3.5.3.3所有品种自应力水泥均应按相关标准严格控制膨胀速率和膨胀稳定期。 3.5.3.4按水泥品种的适应性掺用混凝土外加剂，应按GB8076选用，检验按GB/T8077进行。掺用
外加剂不应对自应力管输水功能产生有害影响。
4生产工艺
4.1生产工艺流程
自应力混凝土输水管生产工艺流程见图1。
2 JC/T2126.4—2012
配合比
自应力硫铝酸盐水泥
洁净水
外加剂
H
圆盘条
称量/搅拌(质量控制点）
冷拔
滚焊钢筋骨架
放置钢筋骨架
离心成型（质量控制点）
蒸汽养护（质量控制点）
拆模、清模、涂脱剂、合缝贴胶带
水养
缺陷修补
水压检验
外观检测
成品验收入库
产品出厂
图1 自应力混凝土输水管生产工艺流程图
4.2钢筋骨架 4.2.1钢筋骨架应严格按设计图纸及技术要求制作。
