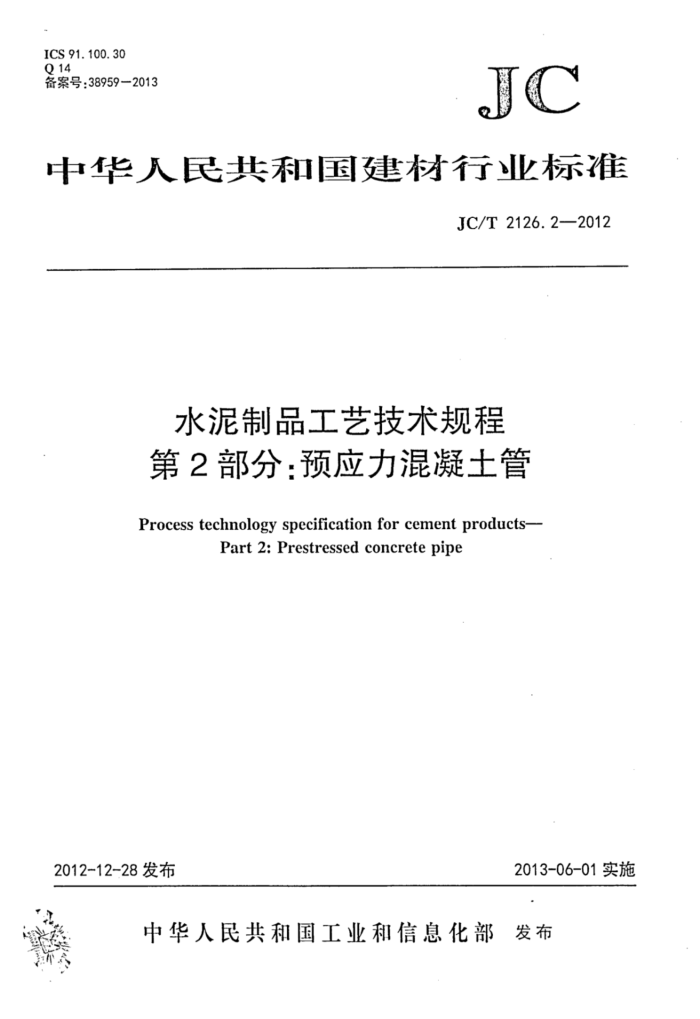

ICS 91.100.30 Q14 备案号：38959一2013
JC
中华人民共和国建材行业标准
JC/T 2126.2—2012
水泥制品工艺技术规程第2部分：预应力混凝土管
Process technology specificationfor cementproducts-
Part 2:Prestressed concretepipe
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准水泥制品工艺技术规程第2部分：预应力混凝土管
JC/T 2126.2-2012
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 ）1/16印张1字数28千字 2013年5月第一版2013年5月第一次印刷
书号：155160·171
* 编号：0826
网址：www.standardcnjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，中发行部负责调换。 JC/T2126.2—2012
前 創言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T2126《水泥制品工艺技术规程》分为七个部分：
一第1部分：混凝土与钢筋混凝土排水管；一第2部分：预应力混凝土管：第3部分：预应力钢筒混凝土管；一第4部分：自应力混凝土输水管；一第5部分：环形混凝土电杆：一第6部分：先张法预应力混凝土管桩：一第7部分：硅酸钙板/纤维水泥板。 本部分为JC/T2126的第2部分。 本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本部分负责起草单位：中国混凝土与水泥制品协会、江苏武进建工集团有限公司。 本部分参加起草单位：苏州混凝土水泥制品研究院、扬州中意水泥制品有限公司、山东山水集团管
道分公司。
本部分主要起草人：魏从九、吴贤荣、奚飞达、付志章、高宇、张庆欢、沈冰。 本标准为首次发布。
1 JC/T2126.2-2012
水泥制品工艺技术规程第2部分：预应力混凝土管
1范围
本部分规定了预应力混凝土管制造过程中的原材料、混凝土、管芯缠丝制管工艺、振动挤压制管工艺、产品检验、质量控制、标志、运输和贮存等技术要求。
本部分适用于制造符合GB5696的承插式预应力混凝土管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T701低碳钢热轧圆盘条 GB748抗硫酸盐硅酸盐水泥 GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB1596 6用于水泥和混凝土中的粉煤灰 GB/T5223 预应力混凝土用钢丝 GB/T5224 预应力混凝土用钢铰线 GB 5696 预应力混凝土管 GB 8076 混凝土外加剂 GB 13788 冷轧带肋钢筋 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T15345 混凝土输水管试验方法 GB/T 18736 高强高性能混凝土用矿物外加剂 GB 50119 混凝土外加剂应用技术规范 JC/T 582 预应力混凝土输水管(管芯缠丝工艺)管模 JC/T 697 钢筋混凝土管恐辊成型机 JC/T 748 预应力与自应力混凝土管用橡胶密封圈 JC/T 749 预应力与自应力混凝土管用橡胶密封圈试验方法 JC/T 822 水泥制品工业用离心成型机技术条件 JC/T 877 预应力钢筒混凝土管和三阶段管用辊射机 JC/T 971 水泥制品工业用水压试验机 JGJ55 普通混凝土配合比设计规程 JGJ 63 混凝土用水标准
3原材料 JC/T2126.2-2012 3.1水泥 3.1.1水泥强度等级不低于42.5，其质量应符合GB175或GB748的规定。 3.1.2水泥进厂时，应有生产厂家提供的产品质量保证书及试验报告，各项性能指标合格后方允许进厂。必要时，对水泥的主要性能指标取样检测。 3.1.3袋装水泥包装袋上应有品种、强度等级、生产厂名和出厂日期及生产许可证标记。袋装水泥存放时应按生产厂家、品种、强度等级、批号分别贮存并标识，不应混垛，并有防潮措施，袋装水泥堆垛高度不宜超过12包。 3.1.4使用散装水泥时，不同厂商、不同品种、不同强度等级的水泥也要分仓储存，不应混仓。 3..1.5储存中的水泥不应有杂物和结块，水泥贮存期不应超过3个月，对过期或对水泥质量有怀疑时，应进行水泥质量检验，不合格的产品不应使用。 3.2细骨料
管体混凝土及保护层砂浆用砂质量要求应符合GB/T14684的规定，含泥量应不大于1%。配制混凝土用砂宜采用细度模数为3.0～2.3的中粗砂，制作保护层用砂宜用细度模数为2.2～1.6的细砂。 3.3粗骨料
管体混凝土采用粗骨料应为人工碎石或卵石，石子的最大粒径：管体混凝土厚度小于或等于50m 时，应不大于16mm；管体混凝土厚度大于50mm时，应不大于19m；石子的质量要求应符合GB/T14685 的规定，含泥量不应大于1%。 3.4水
混凝土、水泥砂浆及成品管子的养护用水应符合JGJ63的规定。 3.5外加剂 3.5.1根据不同品种水泥和管体成型方法的不同，经试验选用合适的外加剂，但所用的外加剂不应对管子或水质产生有害影响。其质量要求应符合GB8076的规定。 3.5.2混凝土外加剂的使用应符合GB50119的规定。 3.5.3混凝土外加剂宜采用水剂，并应准确计量，在混凝土搅拌时加入。当直接采用粉状混凝土外加剂时，应延长搅拌时间1min。 3.6掺合料 3.6.1粉煤灰，磨细矿渣或硅灰等活性掺合料均可作为硅酸盐水泥或普通硅酸盐水泥的替代物，其最佳替代量需经试验确定。 3.6.2粉煤灰的质量要求应不低于GB1596中II级灰的规定；磨细矿渣或硅灰的质量要求应符合GB/T 18736的规定。 3.7钢丝 3.7.1制管用预应力钢丝宜采用热处理钢筋、冷拉钢丝、消除应力低松弛钢丝或钢铰线，钢丝应分别符合GB/T5223和GB/T5224的规定。 3.7.2钢丝进厂前必须有生产厂家提供的产品质量保证书及试验报告，各项指标合格才能进厂，对进厂钢丝应取样检测其抗拉强度、屈服强度、伸长率、弯曲次数等力学性能指标，严禁使用未经检验或不合格的钢丝。
2
