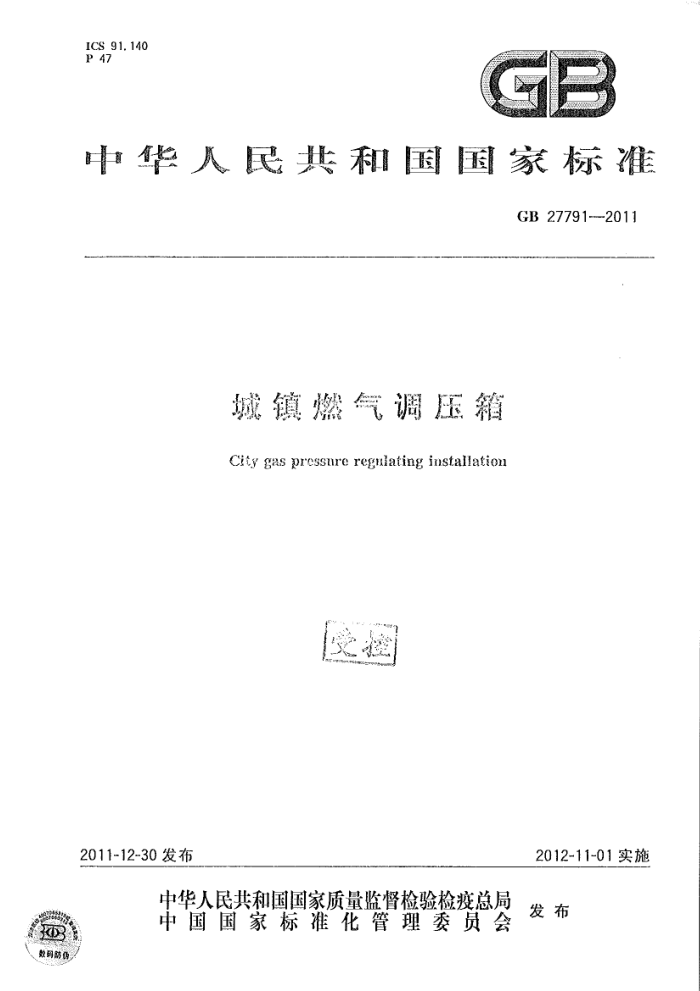

ICS 91.140 P 47
中华人民共和国国家标准
GB 27791-2011
城镇燃气调压箱 City gas prcssure regulating installation
2011-12-30发布
2012-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防件 GB 27791—2011
前言
本标准的第6.3条和第6.4条为强制性的，其余为推荐性的。 本标准按照GB/T1.1--2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：中国市政工程华北设计研究总院、特瑞斯信力（常州)燃气设备有限公司、上海飞
奥燃气设备有限公司、合肥市久环给排水燃气设备有限公司、费希尔久安输配设备（成都)有限公司、重庆市山城燃气设备有限公司、乐山川天燃气输配设备有限公司、陕西宏远燃气设备有限责任公司、河北瑞星调压器有限公司、重庆前卫克罗姆表业有限资任公司、浙江苍南仪表厂、重庆界石仪表有限公司、天津新科成套仪表有限公司、克莱斯德（北京）燃气设备有限公司、北京鑫广进燃气设备研究所、国家燃气用具质量监督检验中心。
本标准主要起草人：王启、郑劾、翟军、潘良、常保成、邵敏、赵小波、袁剪、孙宗浩、裘文彩、徐术、 林天齐、穆宇、孙建勋、乔斌、李松、赵自军。
> GB 27791--2011
城镇燃气调压箱
1范围
本标准规定了城镇燃气输配系统用燃气调压箱（以下简称“调压箱")的术语和定义、型号编制、结构要求、技术要求、试验方法、检验规则、质量证明文件、标志、包装、运输和贮存。
本标准适用于进口压力不大于4.0MPa，工作温度范围不超出一20℃～60℃的调压箱。 本标准不适用于地下调压箱。 注：本标准中的压力凡未注明的，均指表压。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150钢制压力容器 GB151 管壳式换热器 GB/T8163 输送流体用无缝钢管（GB/T8163—2008，EN10216-1：2004NEQ） GB/T 9112 钢制管法兰类型与参数 GB/T12459 钢制对焊无缝管件(GB/T12459—2005，ASTMB16.9：2001，MOD) GB/T 13401 钢板制对焊管件(GB/T13401--2005，ASTMB16.9:2001，MOD) GB/T13402 大直径碳钢管法兰 GB/T 17185 钢制法兰管件(GB/T17185—1997，ANSIB16.5：1981，NEQ) GB/T 20801.4 压力管道规范 工业管道第4部分：制作与安装（GB/T20801.4--2006，
ISO15649:2001,NEQ)
GB/T20801.5压力管道规范 工业管道 直第5部分：检验与试验（GB/T20801.5—2006， ISO15649:2001,NEQ)
GB50028城镇燃气设计规范 GB50058 爆炸和火灾危险环境电力装置设计规范 GB50235 工业金属管道工程施工及验收规范 GB50236 现场设备、工业管道焊接工程施工及验收规范 HG/T20592 2钢制管法兰（PN系列） HG/T20615钢制管法兰(Class系列） HG/T20623大直径钢制管法兰(Class系列) JB/T4709钢制压力容器焊接规程 JB/T4711压力容器涂敷与运输包装 JB4726压力容器用碳素钢和低合金钢锻件 JB/T4730（所有部分）承压设备无损检测 JB/T4746钢制压力容器用封头 SY/T0510 钢制对焊管件 SY/T0516 5绝缘接头与绝缘法兰技术规范
1 GB27791—2011
SY/T5257 钢制弯管 TSGD0001 压力管道安全技术监察规程一工业管道 TSGR0004 固定式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
城镇燃气调压箱 city gas pressure regulating installation 由调压器及其附属设备和管道组成件等组成静较高城镇燃气的压力降至所需的较低压力的调压
装置。 3. 2
基准状态referenceconditjon 温度为15℃、绝对压力为101.325kPa时的气体状态。
3.3
公称流量 @mina flowrate
压箱在最低进口压力设定出口压力情况下可通过城镇燃气哟最暑流量，单位为
在基推状态下，
m/h。
注：对于多略同睡供气的调压箱，公称流量应为多路联合供气的公称流息 出口压力指路工作调压器的设定出中玉力 3. 4
设计压寿 doignpre 在相应的设计温度条 牛下，用以确定管道
的压力值，单偶为MPa。
壁原 及其他元 B
3.5
旁通bypass 由于特殊需要而设置的并联手供
3.6
管道组成件 piping components 用于连接或装配成道的元件，包括管子、管件、法兰、垫片、紧固阀门以管道特殊件等。
3.7
安全装置safetydevice 确保调压箱的出口压力不超过安全限度的装置包括韧断装置、放散装置、监控调压器等。
4型号编制
4.1型号编制方法如下：
RX 0/口 0.口.0
自定义功能调压管道结构代号最大进口压力，MPa 公称流量，m/h 调压箱代号
2 GB 27791—2011
4.2各部分内容说明为：
a）调压箱代号RX； b）公称流量，单位m"/h。其值为设计流量的前两位流量值，多余数字舍去，如果不足原数字位
数的，则用零补足。对于有多路总出口的调压箱，公称流量采用将各路总出口的公称流量以 “十”连接来表示；如：调压装置的设计流量为1.65m*/h，则型号标识的公称流量为1.6m/h；
c）调压装置的设计流量为4567m/h，则型号标识的公称流量为4500m/h；
最大进口压力，以其数值表示，优先选用0.01MPa、0.2MPa、0.4MPa、0.8MPa、1.6MPa、 2.5MPa、4.0MPa这7个规格；调压管道结构代号，见表1。
表1调压管道结构代号
调压管道结构代号调压管道结构注：调压管道结构中，“十”前一位数为调压路数，“+”后一位数为调压旁通数。 e）自定义功能，生产商根据实际情况自定义的功能，用大笃字母表示，不限位数。 4.3示例如下
A 1+0
B 1+1
c 2+0
n 2+1
E 其他
示例1：RX300/0.41B 表示公称流转为300n/h，最大进日压力为0.4MPa，谭管道结构为"1十1"的调压箱。 示例2：RX600-+300/1.6E-M 表示有两路出口（其中一路出口的公称流量为600m/h，另一路出口的公称流量为300m*/h），最大进口压力为
1.6MPa，调压管道结构为其他，自定义功能为"M"的调压箱。
5结构要求
5.1一般要求 5.1.1调压箱与外部管道的连接界面为：
a）焊接连接的第一道环向接头坡口端面； b) 螺纹连接的第一个螺纹接头端面； c) 法兰连接的第一个法兰密封面； d）专用连接件或管件连接的第一个密封面。
5.1.2 设备和管道的布置应做到结构合理、布线规范、检修方便、便于操作和观测，管道阻力损失小。 5.1.3底座和支撑结构应有足够的强度、刚度和稳定性。应设置便于吊装和运输的吊耳或吊装孔及便于安装固定的地脚螺栓孔。 5.1.4调压箱应考虑对工作温度的适应性，并应符合下列规定：
a) 对于环境温度超出工作温度范围的，应采取有效的措施使调压箱内设备的温度维持在规定的
范围内； b) 当燃气温度低于0℃或其露点温度时，应采取防止冰冻和结露的措施。
5.1.5 调压箱的基本工艺配置应包括下列各项：
a) 调压箱应有过滤装置、调压元件、防止出口压力过高的安全装置和每条调压支路进出口的截断
阀门； b) 设备必要的支撑和围护，如箱体、支座等； c) 阀门、仪表等相关配套设备； d) 非与外部管道连接的独立放散系统的放散管及其顶部的防雨、防火装置等。
3
