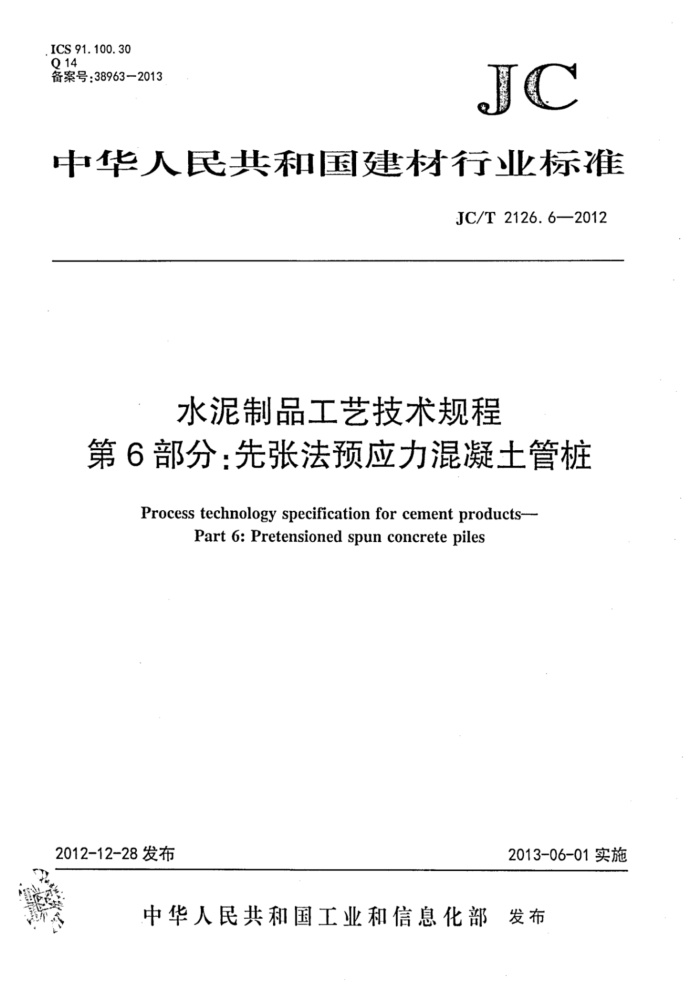

ICS 91.100.30 Q 14 备案号：38963—2013
JC
中华人民共和国建材行业标准
JC/T 2126.6—2012
水泥制品工艺技术规程
第6部分：先张法预应力混凝土管桩
Process technology specification for cement products-
Part 6: Pretensioned spun concrete piles
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 JC/T2126.6—2012
前言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T2126《水泥制品工艺技术规程》分为七个部分：
一第1部分：混凝土与钢筋混凝土排水管；第2部分：预应力混凝土管；第3部分：预应力钢筒混凝土管；第4部分：自应力混凝土输水管：第5部分：环形混凝土电杆：一第6部分：先张法预应力混凝土管桩：
-
第7部分：硅酸钙板/纤维水泥板。 本部分为JC/T2126的第6部分。 本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本部分负责起草单位：中国混凝土与水泥制品协会、苏州混凝土水泥制品研究院。 本部分参加起草单位：嘉兴学院管桩应用技术研究所、广东建华管桩有限公司、广东三和管桩集团
有限公司、宁波浙东建材集团有限公司、天津宝丰混凝土桩杆有限公司、福建省大地管桩有限公司、佛山市顺德区鸿业水泥制品有限公司、中山市宏基管桩有限公司、江苏东浦管桩有限公司、吉林电力管道工程总公司、广州市峻兴混凝土预制构件有限公司、上海柘中建设股份有限公司、哈尔滨于山管桩有限公司。
本部分主要起草人：魏从九、匡红杰、严志隆、蒋元海、曾晓文、魏宜龄、章耀、沈冰、张庆欢。 本标准为首次发布。
I JC/T2126.6—2012
水泥制品工艺技术规程
第6部分：先张法预应力混凝土管桩
1范围
本部分规定了先张法预应力混凝土管桩生产用原材料、生产工艺、检验、标志、运输和贮存以及产品合格证等。
本部分适用于按GB13476一2009制造的先张法预应力混凝土管桩（以下简称管桩）。其他离心成型的先张法预应力混凝土桩可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB/T 701 1低碳钢热轧圆盘条 GB/T750水泥压蒸安定性试验方法 GB/T1345水泥细度检验方法筛析法 GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1596一2005用于水泥和混凝土中的粉煤灰 GB/T5223.3预应力混凝土用钢棒 GB8076混凝土外加剂 GB13476-2009先张法预应力混凝土管桩 GB/T14684—2011 1建设用砂 GB/T14685--2011 建设用卵石、碎石 GB/T18046---2008 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T187362002 高强高性能混凝土用矿物外加剂 JC/T 540 混凝土制品用冷拔低碳钢丝 JC/T 605 先张法预应力混凝土管桩钢模 JC/T 699 水泥制品用钢筋混凝土管钢筋骨架滚焊机 JC/T 720 蒸压釜 JC/T 822 水泥制品工业用离心成型机技术条件 JC/T950一2005预应力高强混凝土管桩用硅砂粉 JC/T966 预应力混凝土用钢棒镦头机 JGJ 63 混凝土用水标准 10G409 预应力混凝土管桩
3原材料 JC/T2126.6—2012
3.2.2细骨料进厂必须有供方提供的该批材料的检验报告和质保书。 3.2.3细骨料应检验合格后使用。 3.3粗骨料 3.3.1粗骨料应采用碎石或破碎的卵石，最大粒径不大于25mm，且不超过钢筋净距的3/4。颗粒级配应符合GB/T14685一2011中表1的规定。其中：
a）碎石母材强度不小于120MPa； b) 碎石经筛选后含泥量不大于0.5%； c） 压碎指标不大于10%；针状、片状颗粒含量不大于5%。
3.3.2粗骨料进厂必须有供方提供的该批材料的检验报告和质保书。 3.3.3粗骨料应检验合格后使用，且使用前应进行筛洗。 3.4水 3.4.1混凝土拌和用水宜采用水厂自来水，当使用其他水源时，水中不应含有影响水泥正常凝结、硬化及对混凝土后期性能有影响的有害杂质或油质。 ·3.4.2使用前应按JGJ63的有关规定对拌和用水进行检验，符合JGJ63的要求方可使用。 3.5外加剂 3.5.1外加剂的质量要求应符合GB8076的规定。 3.5.2外加剂进厂必须有供方提供的该批材料的检验报告和质保书。存放时应挂牌标明品种、生产厂家、数量及进厂日期，外加剂不应混合存放。 3.5.3使用前应按GB8076的有关规定对外加剂进行检验，并检验对水泥的适应性，符合GB8076的要求方可使用。 3.6掺合料 3.6.1掺合料宜采用硅砂粉、矿渣微粉、粉煤灰或硅灰等，硅砂粉的质量应符合JC/T950-2005中表1的有关规定，矿渣微粉的质量不低于GB/T18046一2008表1中S95级的有关规定，粉煤灰的质量不低于GB/T1596一2005中II级F类的有关规定，硅灰的质量应符合GB/T18736—2002中表1的有关规定。 3.6.2掺合料进厂必须有供方提供的该批材料的检验报告和质保书。存放时应挂牌标明品种、生产厂家、数量及进厂日期，掺合料不应混合存放。 3.6.3掺合料使用前应按JC/T950—2005、GB/T18046——2008、GB/T1596—2005和GB/T18736—2002 的有关规定进行检验，确认符合管桩用混凝土质量要求时，方可使用。 3.6.4当采用其他掺合料时，应通过试验鉴定，确认符合管桩用混凝土质量要求时，方可使用。 3.7钢材 3.7.1预应力钢筋 3.7.1.1预应力钢筋应采用预应力混凝土用钢棒，其质量应符合GB/T5223.3的规定，力学性能应符合表2的要求，基本尺寸应符合表3要求。
