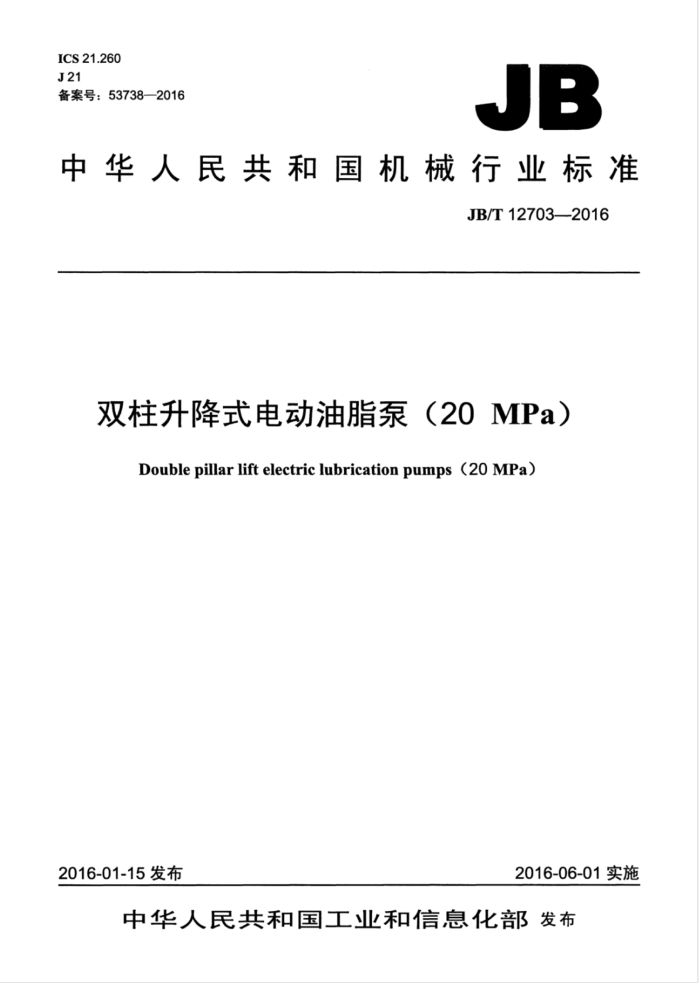

ICS21.260 J21 备案号：53738—2016
JB
中华人民共和国机械行业标准
JB/T127032016
双柱升降式电动油脂泵（20MPa）
Double pillar lift electric lubrication pumps (20 MPa)
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12703—2016
目 次
前言 1 范围 2 规范性引用文件， 3基本参数与型号
II
3.1基本参数. 3..2型号说明. 3.3标记示例. 4 型式与尺寸 5技术要求.
5.1 一般要求. 5.2 运行性能 5.3 耐压性能. 5.4 外密封性能 5.5 内密封性能 5.6 给油量.. 5.7 超压溢流 5.8 噪声.. 5.9 寿命. 6 试验方法 6.1 试验条件 6.2 试验原理. 6.3 运行性能试验 6.4 耐压试验. 6.5 外密封试验 6.6 内密封试验 6.7 给油量试验， 6.8 超压溢流试验 6.9 噪声试验.. 6.10 寿命试验 7检验规则
000000000000001
-
7.1 出厂检验. 7.2 型式检验 8标志、包装、运输和贮存 8.1标志. 8.2 包装.. 8.3 运输.. 8.4 贮存 JB/T12703—2016
图1 外形尺寸图2 试验原理
2
180506868868886
表1 基本参数
. 1
0000
II JB/T12703—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口本标准起草单位：启东润滑设备有限公司。 本标准主要起草人：李鹏飞、吴国斌、龚向荣、陈卫兰、张芸娇。 本标准为首次发布。
I JB/T12703—2016
双柱升降式电动油脂泵（20MPa）
1范围
本标准规定了双柱升降式电动油脂泵（20MPa）的基本参数与型号型式与尺寸，技术要求，试
验方法、检验规则、标志、包装、运输和贮存。
本标准适用于冶金、重机、石油、电力、建材等行业，与主设备所配套20MPa级干油集中润滑系统用的双柱升降式电动油脂泵（以下简称油脂泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.9重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装
3基本参数与型号
3.1基本参数
油脂泵的基本参数应符合表1的规定。
表1基本参数
额定给油量 公称压力 适用桶容积 电动机功率 电动机防护 压缩空气压力 质量
型号 SJDZB-L800 SJDZB-L1600
MPa 20 (L)
等级 IP54
MPa 0.4~0.6 （洁净、干燥）
mL/min 800 1600
L 200
kw 1.5 2.2
kg 148
注1：适用环境温度-10℃～80℃。 注2：适用介质为锥入度（265～385）×0.1mm（25℃，150g）的润滑脂。
3.2型号说明
SJDZB L 厂
额定给油量（mL/min）压力等级代号双柱升降式电动油脂泵 JB/T12703—2016
3.3标记示例
示例：公称压力为20MPa=额定给油量为800mL/min的双柱升降式电动油脂泵，标记为：
SJDZB-L800双柱升降式电动油脂泵JB/T127032016
4型式与尺寸
4.1油脂泵为柱塞式定量容积泵。 4.2油脂泵直接通过电动机驱动一对齿轮减速，带动偏心轮使泵芯摆动来实现吸压油 4.3油脂泵具有双气缸立柱升降架，通过升降架将油脂泵升高来更换油桶；油脂泵的运行由电控系统来操纵。 4.4油脂泵的型式、尺寸应符合图1的规定。
单位为毫米
口
进气接口8气管
0082
0081
一
出油口G3/8131
说明： 1电动机； 2—升降架；
口
南
0
一传动轴；一出油溢流阀组：一筒盖；压油盘及泵组。
子
5
940
图1外形尺寸
