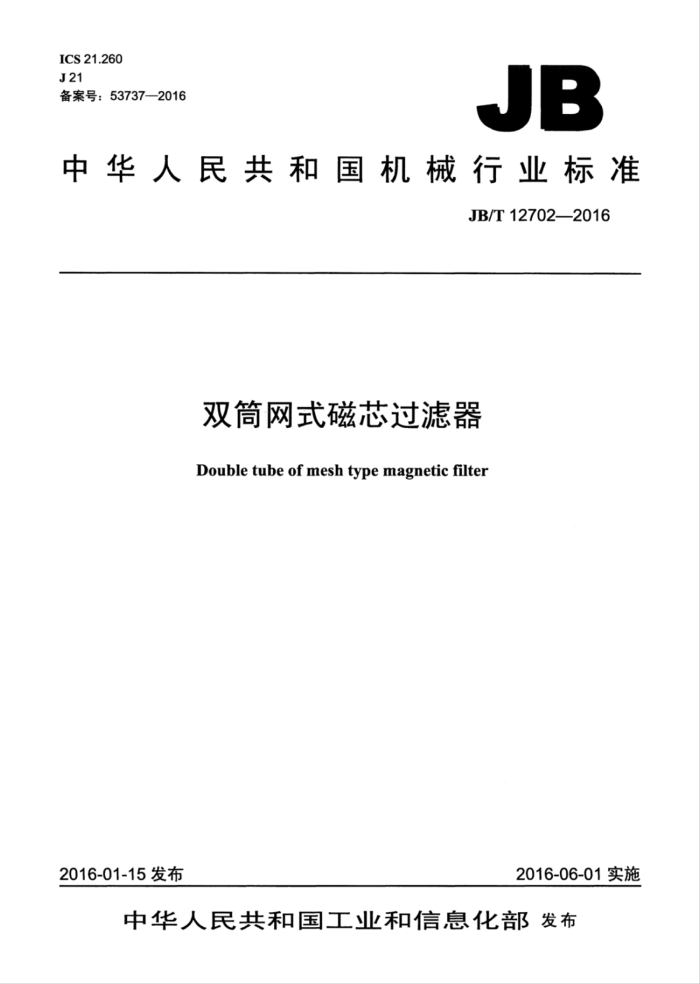

ICS21.260 J21 备案号：53737—2016
JB
中华人民共和国机械行业标准
JB/T12702—2016
双筒网式磁芯过滤器
Double tube of mesh type magnetic filter
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T12702—2016
目 次
前言 1范围 2 规范性引用文件. 3基本参数与外形尺寸
I
3.1 基本参数 3.2 外形尺寸 3.3 型号说明.. 3.4 标记示例. 4技术要求 4.1 设计压力、使用温度 4.2 密封性 4.3 滤芯压溃压力 4.4 零部件 4.5 连接尺寸偏差 4.6 清洁度. 4.7 内泄漏 4.8 表面涂装
4.9 寿命. 5试验方法 5.1 试验介质. 5.2 压差试验 5.3 密封性试验. 5.4 滤芯压溃试验. 5.5 零部件检查. 5.6 连接尺寸偏差检查 5.7 内泄漏检查. 5.8 清洁度检查 5.9 表面涂装检查 5.10 寿命试验. 6检验规则 6.1出厂检验.
000
6.2 型式检验 7标志、包装、运输和贮存
5
图1 外形尺寸表1 基本参数. 表2外形尺寸
行 JB/T12702—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会CSAC/TC409）归口。 本标准起草单位：常州市华立液压润滑设备有限公司。 本标准主要起草人：孙建民、姜军、栾文平。 本标准为首次发布。
Ⅱ JB/T127022016
双筒网式磁芯过滤器
1范围
本标准规定了双筒网式磁芯过滤器（以下简称过滤器）的基本参数与外形尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于稀油润滑装置和液压系统中过滤油液用的过滤器：其适用介质为黏度等级为N46-N460 的工业润滑油。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184—1996形状和位置公差未注公差值 GB/T18042000 一般公差未注公差的线性和角度尺寸的公差 GB/T14041.3液压滤芯第3部分：抗压溃（破裂）特性检验方法 JB/T81 板式平焊钢制管法兰 JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.13 重型机械通用技术条件第13部分：包装
3 基本参数与外形尺寸
3.1基本参数
过滤器的过滤精度及通过能力应符合表1的规定。
表1 基本参数
运动黏度 mm*/s
公称过滤 46
68
100
150
220
320
460
质量
型号 通径面积
过滤精度 mm
DN m 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 0.080.120.08 0.12 0.08 0.12 kg
通过能力 L/min
SWCQ-50 50 0.31 485 1160 447 793 250 565 107 256 72 175 50 118 69 160 136 SWCQ-65 65 0.52 820 1960 760 1340 400 955 180 434 122 295 82 200 106 250 165 SWCQ-80 80 0.83 1320 3100 1200 2150 630 1 533 288 695 196 473 132 320 170 400 230 SWCQ-100 100 1.31 1990 4750 1 840 3230 1000 2310 436 1050 296 714 200 483 267 630 275 SWCQ-125 125 2.80 3340 8000 3100 5 420 1686 3 890 730 1 710 496 163 335 786 450 1 000 680 SWCQ-150 150 3.30 5000 12 000 4650 8130 2520 5840 1094 2.660 743 [1808 503 1223 679 1 600 818 SWCQ-200 200 6 9264 221408568 15114 462010 7882034 4908 13833337 936 2 258 1254 28981185 SWCQ-250 250 9.40 14513 33468613423 23 678 7238 16901 3186 7689 21665228 1465 3536 1964 4 5401422 SWCQ-300 300 13.5020844 49815 1927834006 1039524273457611 0433111 5092105 5080 2 821 65202580
1 JB/T12702--2016
3.2外形尺寸
过滤器的外形尺寸应符合图1、表2的规定。
nXda D
D
出油口
口
进油口
0
排污口
120
图1： 外形尺寸表2 外形尺寸
单位为毫米
进出口法兰尺寸
公称
型号 通径 A B B1 b bi C D2 D3 H Hi H2 h d di
DN D D
DN
SWCQ-50 50 459 325 130 18 20 170 260 240 660 480 70 170 19 G1/2 50 160 125 18 SWCQ-65 65 474 340 140 20 20 170 260 240 810 630 10 200 G1/2 65 180 145 18M16
4
IM1C
4
19
SWCQ-80 80 529 367 SWCQ-100 100
20 20 180 350 300 820 620 70 220 19 G1/2 80 195 160
18 M1
牛
350 300 1000 780 70 250 220 600 550 1340 1060 100 300 19 G1/2 125
19 G1/2 100 215 180 8 18 M16
180
550
SWCQ-125 125 SWCQ-150 150 817 SWCQ-200 200 938 SWCQ-250 250 1.034 676 260 26 30 260 700 640 1600 190 120 500 SWCQ-300 300 1288814 290 28
210 8 18 M1e
24 30 220 600 550 1460 120 100 340 24 G1/2 150 280 240 8 23 M20
30 260 650 600 1 500 120 12
420
295
G1/2
上
2
卫
30 260 000 900
720 120 120
注：法兰连接尺寸按JB/T81（PN=1MPa）的规定。
宁 JB/T12702—2016
3.3型号说明
sWCQ -/□
过滤精度：0.080.12，单位为毫米（mm）过滤器通径双筒网式磁芯过滤器
3.4标记示例
示例：公称通径为DN100过滤精度为0.08mm的过滤器，标记为：
SWCQ-100/0.08JB/T12702-2016
4技术要求
4.1设计压力使用温度
过滤器的设计压力为0.63MPa。温度范围：丁晴橡胶密封为-20℃～90℃；氟橡胶密封为-20℃～~ 110℃. 4.2密封性
过滤器在公称压力下，各焊缝及连接处不应有渗漏现象。 4.3滤芯压溃压力
过滤器的滤芯压溃压力≥0.63MPal 4.4＇零部件 4.4.1滤芯材料应采用不锈钢编织网，过滤精度应符合表1的规定。过滤器进出口压差在油液干净的状态下≤0.03MPa。滤芯清洗压差≤0.05MPa。 4.4.2磁棒应安装在网过滤之前，材料采用钕铁硼，磁感应强度≥3000G。 4.4.3对壳体的要求如下：
a）焊缝：壳体的焊缝质量应符合JB/T5000.3的规定； b）壁厚减薄量：壳体加工后，其壁厚减薄量应不大于壁厚的五分之一： c）法兰面对壳体内径轴线的垂直度：两端法兰面对壳体内径轴线的垂直度应不低于GB/T1184-
1996中9级精度。
4.5连接尺寸偏差
过滤器连接尺寸的偏差应符合GB/T18042000粗糙c级的规定。 4.6清洁度
过滤器内部应保持干净，不应有目视可见颗粒。 4.7内泄漏
过滤器切换阀内泄漏应小于1L/h。
3 JB/T12702—2016
4.8表面涂装
过滤器外表面应烤漆或喷漆。漆膜应均匀：无漏涂，裂缝，流挂，起泡等缺陷
4.9寿命
过滤器在正常使用维护的情况下，使用寿命不应小于10年。过滤器滤芯可清洗。
5试验方法
5.1试验介质
试验介质为N46工业润滑油。 5.2压差试验
将油加热至40℃，流量按表1规定的值（试验其中1个或2个数值）。同时目视观察过滤器前后压力，其压差值应小于0.03MPae 5.3密封性试验 5.3.1油压试验：试验压力为公称压力的1.5倍，目测外表应无渗漏，保压30min，压力下降值不应大于0.05MPa. 5.3.2也可进行气压试验。试验压力为公称压力的1.25倍，目测外表应无渗漏，保压30min压力下降值不应大于0.1MPal。 5.4滤芯压溃试验
过滤器滤芯压溃试验参照GB/T14041.3执行，或由供应商提供试验报告。 5.5零部件检查 5.5.1滤芯检查：查看材料产品合格证或材质报告，其材质及性能符合4.4.1的规定 5.5.2磁棒检查：查看材料产品合格证或材质报告，其材质及性能符合4.4.2的规定。 5.5.3壳体检查分为以下三个方面：
a）焊缝检查：目视检查壳体的焊缝，其质量应符合4.4.3a）的规定。 b）壁厚减薄量检查：在壳体两端和中间各取一圆周，每个圆周上任取三点为测量点。用测厚仪测
量各点的厚度，其最薄处的厚度应符合4.4.3b）的规定。 c）法兰面对壳体内径轴线的垂直度检查：测量两端法兰面对壳体内径轴线的垂直度，其值应符合
4.4.3c）的规定。
5.6连接尺寸偏差检查
测量过滤器各连接尺寸，其偏差值应符合4.5的规定。 5.7内泄漏检查
将切换阀切换至一侧过滤筒，另一侧备用，将备用筒内的油放干净。将油加热至40℃左右，在额定压力下保压1h，打开备用侧的放油阀门，测量油液容积，其值应符合4.7的规定。 5.8清洁度检查
将过滤器两筒上盖打开，内部不应有目视可见颗粒。
4
