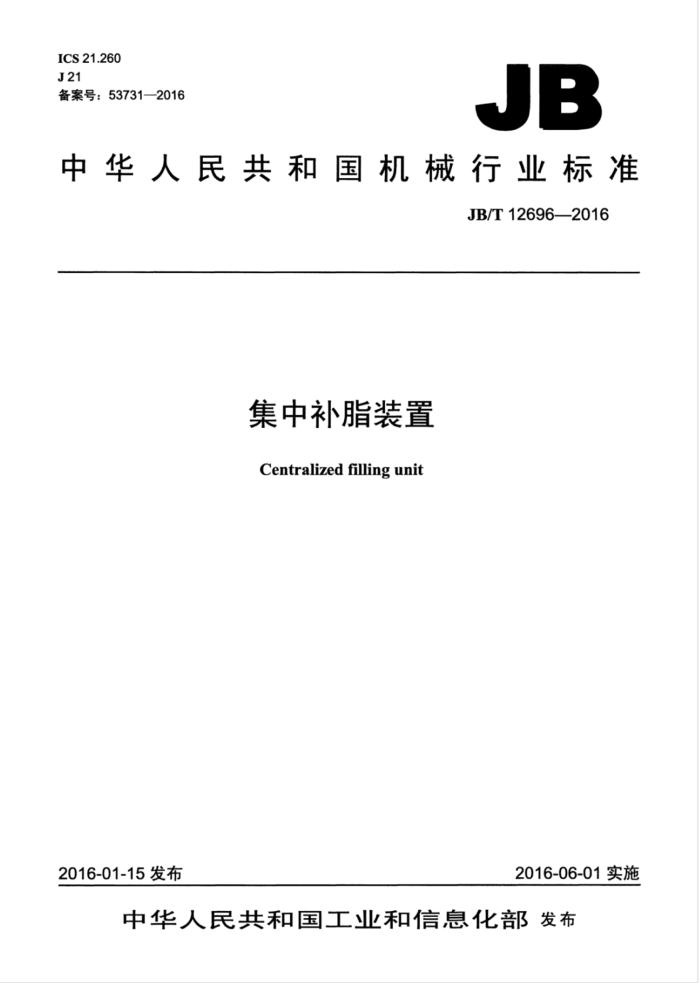

ICS21.260 J21 备案号：53731—2016
JB
中华人民共和国机械行业标准
JB/T12696—2016
集中补脂装置 Centralized filling unit
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T12696—2016
目 次
前言范围
II
1
2规范性引用文件 3基本参数与型号
3.1基本参数 3.2型号说明. 3.3标记示例... 4型式与尺寸 5技术要求
5.1 - 般要求.. 5.2 运行性能. 5.3 耐压性能. 5.4 外密封性能 5.5 补脂量 5.6 噪声... 5.7 清洁度. 6试验方法 6.1 试验条件. 6.2 运行性能试验 6.3 耐压试验 6.4 外密封试验 6.5 补脂量试验..
6.6 噪声试验.. 7检验规则. 7.1出厂检验.. 7.2 型式检验 8标志、包装、运输和贮存 8.1 标志
中
L
....6
6
8.2 ?包装.. 8.3 运输.. 8.4 贮存附录A（资料性附录） 装置系统说明 A.1 脂罐， A.2 气动增压泵 A.3 压力控制器 A.4 电控箱图1 外形尺寸 JB/T12696—2016
图2 原理图
4
表1 基本参数表2 外形尺寸表.
1000000 1
**2
II JB/T12696—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：启东润滑设备有限公司。 本标准主要起草人：龚向荣、吴国斌、陈卫兰、张芸娇。 本标准为首次发布。
II JB/T126962016
集中补脂装置
1范围
本标准规定了集中补脂装置的基本参数与型号、型式与尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于冶金行业构建工厂集中补脂系统用的集中补脂装置（以下简称装置）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T24621.12009低压成套开关设备和控制设备的电气安全应用指南第1部分：成套开关设备 JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装
3基本参数与型号
3.1基本参数
装置的基本参数应符合表1的规定。
表1基本参数
公称压力 补脂量 罐容积 过滤精度 压缩空气压力 压缩空气耗量
型号
m/h 114 114 150 150 150
MPa
L/min 2 5 8 10 20
m3 2 3 5 8 10
MPa
mm
JBZ-L2□/2/D JBZ-L3/5/ JBZ-L5O/8/ JBZ-L8/10/D JBZ-L10/20/ 注1：适用环境温度-10℃～50℃。 注2：适用介质为锥入度（220～430）×0.1mm（25℃，150g）的润滑脂。 注3：适用电源为AC380V、50Hz三相四线制：电控箱防护等级IP54
20 (L)
0.08
0.4~0.6
1 JB/T12696—2016
3.2型号说明
LOOOO
JBZ
JK：继电器控制 PK：PLC控制补脂量（L/min） P：贮罐材质不锈钢（碳钢省略不注）贮罐容积（m3）压力等级代号集中补脂装置
3.3标记示例
示例：带有5m3不锈钢贮罐、补脂量为10L/min配用PLC电控箱的集中补脂装置，标记为：
JBZ-L5P/10/PK集中补脂装置JB/T12696—2016
4型式与尺寸
4.1装置主体为立式圆柱形贮罐：沿罐体外布设有二台气动增压泵，一台工作，一台备用，也可二台同时工作：自带电控箱来操纵装置运行，装置系统说明参见附录A。 4.2装置的型式、尺寸应符合图1、图2和表2的规定。
单位为毫米
表2外形尺寸表
贮罐容积
Hi H2 H3
D3 D
nXd
L
Li
D
D2
Ds
L2
m3
2.600 2230 2.930 590 1115 2960 1000 2490 1766 1800 6114 Rcl Rp1'/2 3×$30
900 2570 700 1960 $1212 $1260 $89 1 115 2960 1000 2490 1766 $1800 $114
3×$26 3X$30
2
3
5
3X$30 4×$30
8
3100
1530 3160 1120 2.640 $2020 $2045 Φ140
3000
10
1180 3270 1280 3060 2520 2320 $140
