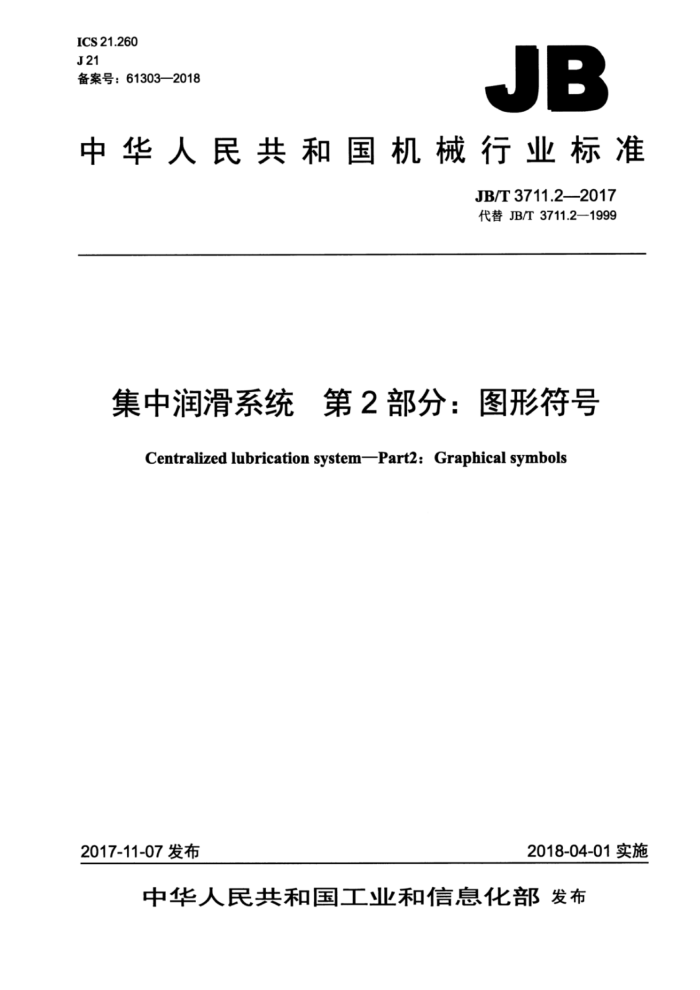

ICS 21.260 J21 备案号：61303—2018
JB
中华人民共和国机械行业标准
JB/T3711.2——2017 代替JB/T3711.2—1999
集中润滑系统第2部分：图形符号
Centralized lubrication system-Part2 : Graphical symbols
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T3711.2—2017
目 次
前言
I
范围 2 规范性引用文件图 4 应用示例.
1
组合式集中润滑系统示例
5
00000 0RE0008 00
00000000
00000000000000000000000000000000000000000000000000000000000000000000000
附录A（规范性附录） 图形符号使用说明，
6 JB/T3711.2—2017
前言
JB/T3711《集中润滑系统》分为三个部分：
第1部分：术语和分类；一第2部分：图形符号；一第3部分：技术量和单位。 本部分为JB/T3711的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T3711.2一1999《集中润滑系统图形符号》，与JB/T3711.2一1999相比主要技术变
化如下：
删除了原表1中序号3.1.3~3.1.63.1.11~3.1.133.1.243.1.253.1.27~3.1.32、3.1.34~ 3.1.41，3.1.433.1.453.1.47～3.1.50（见表1，1999年版的表1）修改了原表1中序号3.1.17的“术语”和3.1.20、3.1.26、3.1.42的符号”（见表1，1999年版的表1）；一将原表1中的序号进行了重新编排（见表1，1999年版的表1）；一修改了原表2中的“油雾式系统”和“油气式系统”中的原理图（见表2，1999年版的表2）；修改了原表3中的“多线式系统”中的内容（见表3，1999年版的表3）：修改了图4的内容（见图4，1999年版的图4）：修改了图5的内容（见图5，1999年版的图5）。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：中国重型机械研究院股份公司。 本部分主要起草人：王东、聂延红。 本部分所代替标准的历次版本发布情况为：
JB/T3711.2—1984，JB/T3711.2—1999。
II JB/T3711.2—2017
集中润滑系统第2部分：图形符号
1范围
JB/T3711的本部分规定了集中润滑系统的图形符号。 本部分适用于集中润滑系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号
JB/T3711.1 集中润滑系统第1部分：术语和分类
3图形符号
3.1 集中润滑系统图形符号见表1。图形符号的使用说明见附录A。
表1
术语（见JB/T3711.1）
定义（见JB/T3711.1)
序号 3.1.1 3.1.2
符号 10 T
润滑点放气点
2.1.2 2.1.5
定量多点泵（以5个出油口为例）
+
3.1.3
2.5.4
变量多点泵（以5个出油口为例）
2.5.4
3.1.4
带搅拌器的泵（润滑脂用）
或一
3.1.5
成O
带随动活塞的泵（润滑脂用）
3.1.6 JB/T3711.2—2017
表1 (续)
定义（见JB/T3711.1)
术语（见JB/T3711.1）节流分配器（以3个出油口为例）
序号 3.1.7
符号
凶凶血美着
2.7.2
可调节流分配器（以3个出油口为例）
3.1.8
2.7.2
单线分配器（以3个出油口为例）
3.1.9
2.7.3
双线分配器 C以双向8个出油口和单向4个出油口为例）
3.1.10
2.7.5
T
-1 水科不
递进分配器（以8个出油口为例）
2.7.7
3.1.11
3.1.12
凝缩嘴
2.7.10
喷雾嘴
3.1.13
2.8.1
2.8.2
3.1.14
喷油嘴
2.9.4
3.1.15
卸荷阀
× 自包国冉闻
2.9.12 2.10.2 2.10.3 2.10.14
节流孔时间调节程序控制器机器循环调节程序控制器
3.1.16 3.1.17
3.1.18 3.1.19
压力指示器功能指示器
3.1.20
机械
2.10.16
（以单线分配器为例）
2.10.18
3.1.21
润滑脉冲计数器
2 JB/T3711.2—2017
表1 (续)
术语（见JB/T3711.1）
定义（见JB/T3711.1）
序号
符号中午车
3.1.22
2.10.19
油气分配器
专生士 ++
3.1.23
油气混合器
2.10.20
3.2集中润滑系统中与液压气动系统的名称术语及原理相同的符号均采用GB/T786.1中的图形符号。
4应用示例
4.13 集中润滑系统基本原理见表2
表2
系统形式
消耗型润滑系统
循环型润滑系统
*k
节流式系统
唱通
1
单线式系统
SP E 佳
双线式系统
3
多线式系统
递进式系统
3 JB/T3711.2—2017
表2（续）
系统形式
消耗型润滑系统
循环型润滑系统
TtTr 术术
油雾式系统
油气式系统
古古
L
A
A油箱：B— 一泵：C— 润滑点：D- 单线分配器：E- 卸荷阀：G 一油雾器：J—节流阀； K换向阀：L- 一卸荷管：P一压力管：O- 压缩空气管路：S- 一双线分配器：T一 一回油管： U- 一递进分配器：V 一凝缩嘴：W油气混合器。
2集中润滑系统的分配器类型见表3。
4.2
表3
系统形式
分配器类型
构成方式节流阀
节流式系统
可调节流阀+油路板压力补偿节流阀单线给油器+油路板双线给油器+油路板
节流分配器
单线分配器双线分配器
单线式系统双线式系统多线式系统递进式系统油雾式系统油气式系统
递进分配器凝缩嘴递进分配器油气分配器
递进给油器+管路附件
递进给油器+管路附件
油气给油器
5组合式集中润滑系统示例
5.1带喷油装置的单线式润滑系统如图1所示。 5.2 带喷雾装置的多线-递进式润滑系统如图2所示。
8
匠 OO 快
MC
正
图1
图2
4
