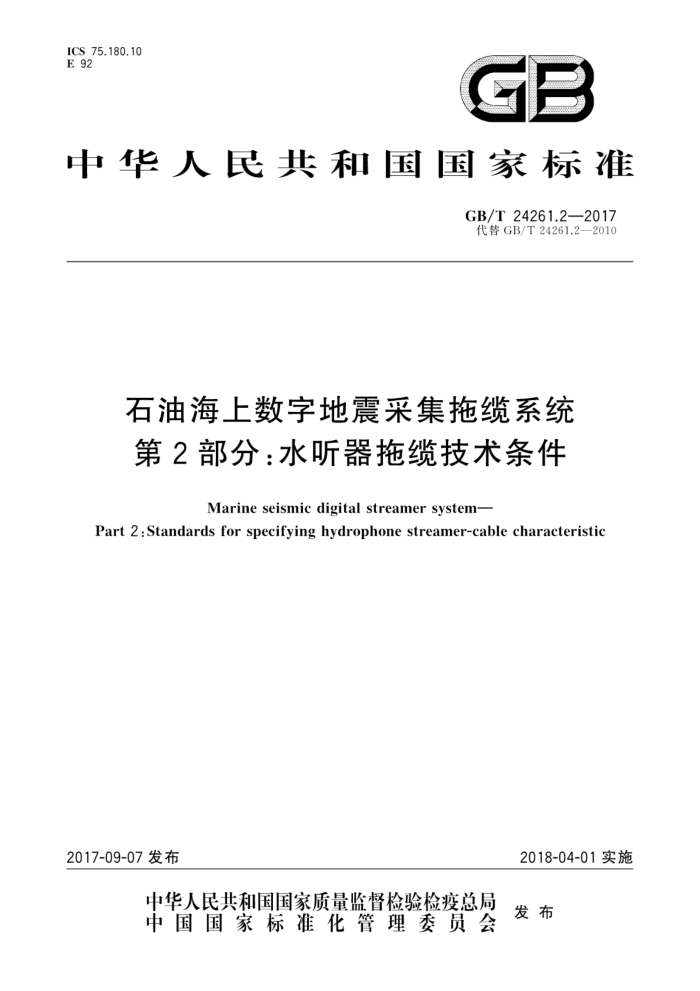

ICS 75.180.10 E 92
GB
中华人民共和国家标准
GB/T24261.2—2017 代替GB/T24261.2—2010
石油海上数字地震采集拖缆系统第2部分：水听器拖缆技术条件
Marine seismic digital streamer system-
Part 2 : Standards for specifying hydrophone streamer-cable characteristic
2017-09-07发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T24261.2—2017
目 次
前言
范围规范性引用文件 3术语和定义 4要求
1
?
：
检验和试验附录A（规范性附录） 固体缆水听器组合技术指标
+·
13 GB/T24261.2—2017
前言
GB/T24261《石油海上数字地震采集拖缆系统》分为三个部分：
第1部分：水听器技术条件；一第2部分：水听器拖缆技术条件：第3部分：中央记录系统。 本部分为GB/T24261的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T24261.2一2010《石油海上数字地震采集拖缆系统第2部分：水听器拖缆技术
条件》，与GB/T24261.2一2010相比，除编辑性修改外主要技术变化如下：
增加了术语和定义（见第3章）；增加了固体缆及水听器组合特征和相应的技术指标（见4.1.3）；将充填物指标细化并补充要求（见4.7.1*4.7.2，4.7.3，2010版的3.7）；删除了辅助设备的设备输出信号（见4.3，2010版的3.3.2）；增加了固体缆水听器组合特征测试（见5.3）；增加了附录A。
本部分由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本部分起草单位：中海油田服务股份有限公司物探事业部、中国石油天然气集团东方物理地球勘探
有限责任公司西安物探装备分公司，石油工业仪器仪表质量监督检验中心，国土资源部广州海洋地质调查局。
本部分主要起草人：曹占全、赵伟、于湛海、何国信、褚荣英、陈洁、韩晓泉、连艳红、尹振国、张在陆、 李佩昌、汉泽西
本标准所代替标准的历次版本发布情况为：
GB/T24261.2—2010。
I GB/T24261.2—2017
石油海上数字地震采集拖缆系统第2部分：水听器拖缆技术条件
1范围
GB/T24261的本部分规定了海上石油勘探所用拖缆式地震数据采集系统配套水听器的组合、工作段、前导段、弹性段、甲板电缆以及可选择的辅助设备、充填物的技术要求和测试要求。
本部分适用于水听器拖缆的制造、检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的弓用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5096石油产品铜片腐蚀试验法 GB/T24261.1石油海上数字地震采集拖缆系统 第1部分：水听器技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
水听器组合Hydrophone arrays 两个或两人以上水听器按一定规则排列，
3.2
工作段 Streamer cable section 具有地震数据采集功能的电缆。
3.3
前导段 Lead-in cable 抗磨损部件，用于数据传输，具有拖电、防抖动作用，其长度视偏移距大小而定，它连接于电缆绞车
与弹性段之间。 3.4
弹性段 Stretch section 抗张力部件，用于数据传输，以降低船和尾标振动产生的噪音，它连接于前导段与工作段和工作段
与尾标之间。 3.5
甲板电缆Deck cable 连接船上的地震数据记录系统与前导段之间的电缆
3.6
充填物 Ballast material 填充塑料管内剩余空间的物质，如电缆油、树脂、胶体等物质。
1 GB/T24261.2—2017
4要求
4.1水听器组合 4.1.1 物理特性
水听器组合应给出如下物理特性参数： a) 每个组合的水听器类型和数量； b) 每个工作段的组合数量； c) 组合尺寸（道长度）； d) 道间距（相邻组合中心点间的距离）； e) 水听器间距（组合内相邻水听器的间距）： f) 组合水听器间距分布图（当组合内相邻水听器间距不等时）： g) 推荐工作深度； h） 最大允许水深（指水听器组合无损坏且灵敏度永久性变化未超过1dB时的最大水深） i) 可编程时的可选组态说明； j) 符合GB/T24261.1应规定的水听器指标列表。
4.1.2 电气特性
水听器组合应给出如下电气特性参数： a) 包括水听器连接和耦合电路在内的工作段电路示意图； b） 每个水听器组合的总电容，（允许误差用%表示）； c) 输出阻抗； d) 灵敏度； e) 灵敏度随深度变化系数（用dB/m表示）； f) 电权值： g) 以图形方式表示的振幅频率关系曲线（频率单位为赫兹，振幅单位为分贝，以1V/uPa为
OdB），如图1下半部分：
h） 以图形方式表示相位频率关系曲线（相位单位为弧度，频率单位为赫兹），如图1上半部分
所示； 0 以图形方式表示空间响应曲线（空间响应是组合长度与波长比的函数），如图2所示。
点草早点
pel/ 2
美F
0
F/2 0
1-180
/
190 200
10 图1 组合频率响应曲线
100
O dB=1 V/uPa 3
频率/Hz
1000
5
2 GB/T24261.2—2017
0. 0
10.0
/ 0
20.0
30. 0
Wn
40.0
0.0 1. 0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9. 0 10.0
阵列长度与波长比/(L/元)
图 2 组合空间响应曲线
4.1.3 固体缆特征及水听器组合技术指标 4.1.3.1 固体缆特征
固体缆主要应具备以下特性： a) 环保； b) 密度一致，可用于改良平衡； c) 结构牢固，使用寿命长； d) 不良天气下不会产生干扰信号； e) 分布式电子元件； f) 电源线和传输线采用元余设计； g) 可现场维修。
4.1.3.2 固体缆水听器组合技术指标
固体缆水听器组合的技术特性应满足如下项目和相应指标： a) 电容值：见附录A中A.1 b) 低截止频率：见附录A中A.2； c) 灵敏度：见附录A中A.3 d) 噪声N：不高于320uV； e) 共模抑制比（CMRR）：在70dB和110dB范围之间； f) 漏电电阻R：不小于5MQ。
4.2 工作段 4.2.1 一般技术参数
工作段应给出如下一般技术参数： a）长度： b) 外径：
护套类型和厚度； d) 加强构件的材质、类型、尺寸、数目；
最小拖断力；
3 GB/T24261.2—2017
f) 在干燥空气中的质量； g） 填充定量液体后在干燥空气中的质量： h) 在20℃和一个标准大气压下，在净水中的排水量； i) 压载物体积； j) 工作温度范围； k） 存储温度范围； 1) 电缆段连接器类型； m）7 水听器的材质，说明与其接触的压载物之间的化学兼容性； n) 连接器外径、净水中的质量、长度； 0) 不导致工作段损坏且物理电气性能不显著变化的最大水深度； p) 电缆和连接器可经受的最小弯曲半径； q) 在特定环境下，导体的环路直流电阻和电容；
工作道数目和备份数量； s) 辅助道数目和备份数量； t) 电子模块质量控制测试线对的数目； u） 实际使用的导体类型，如双绞线、同轴线、光纤等； v) 道间应达到的最小漏电电阻。
4.2.2 主要技术参数
工作段应给出如下主要技术参数： a) 每模块地震道数（一般为2、4、12、16、24可选）和辅助道数； b） 与采样间隔对应的高截止频率（一般为1600Hz800Hz、400Hz、200Hz、100Hz） c) 低截止频率（一般为OHz～5Hz）； d) A/D转换器：（一般为24位△-Z类型）； e) 在2ms采样时的动态范围>114dB； f) 在2ms采样时的总谐波畸变≥一105dB； g) 差分输人电阻（一般为20k2）； h) 数据传输链类型和带宽； i) 相邻模块间或中继器间最大数传距离； j) 功率； k） 能满足功率和数传需求的最大电缆长度； 1) 非地震数传导线的类型，指标，数量和实用功能； m) 漏电的电阻应大于100MQ。
4.3 辅助设备
辅助设备包括： a) 水断水听器； b） 电缆深度传感器； c) 罗盘； d) 电缆回收装置； e) 电缆深度控制器； f) 尾节； g） 尾标； 4
