ICS75.180.10 E92
GP

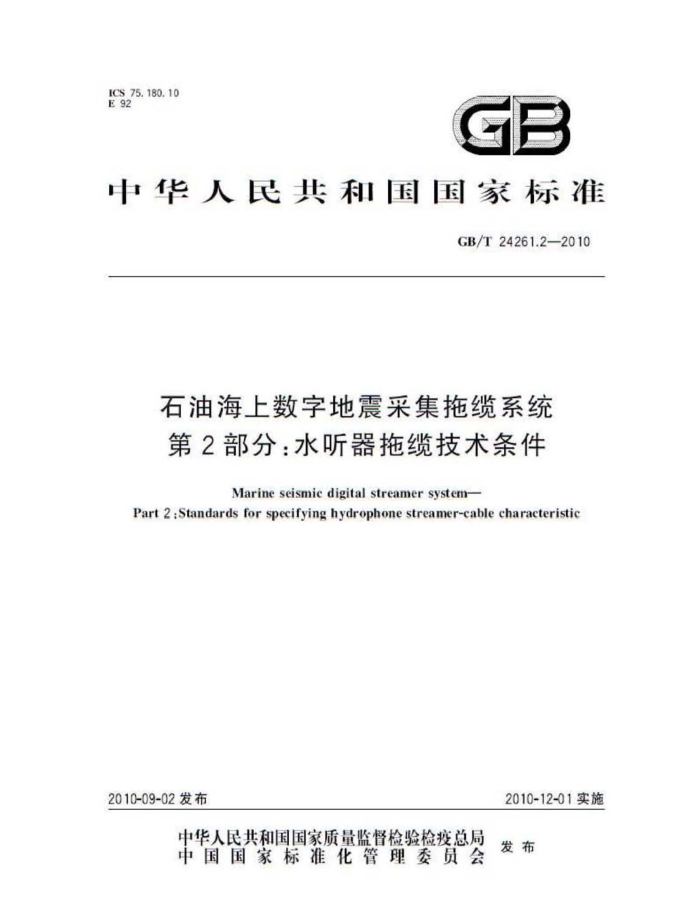

中华人民共和国国家标准
GB/T24261.22010
石油海上数字地震采集拖缆系统第2部分：水听器拖缆技术条件
Marine seismic digital streamer system
Part 2:Standards for specifying hydrophone streamer-cable characteristic
2010-09-02发布
2010-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T24261.2-2010
前言
GB/T24261石油海上数宇地震采集拖缆系统》分为3个部分：
第1部分：水听器技术条件：一第2部分：水听器挖缆技术条件；第3部分：中央记录系统。 本部分为GB/T24261的第2部分本部分使用重新起草法修改采用国际地球物理家学会（SEG）海上数字拖标准第2部分规定的水
听器接缆特性标准（Geophyaics，52.no.02.242-248-1987.PartⅡ在附录A中给出了本部分章条编号与Geophysics.52.no.02.242-248.1987，PartⅡ标题页码对一览表+以供参考
由于我国石油勘探工业的特殊需要，本部分在采用国际标准时进行了终改，在附录B中给出了本部分与Geophysics.52.no.02.242-248，198rPartⅡ技术性差异及其原固-宽表，以供参考
本部分的附录A和附录B尼资料性酬录本部分由中国海洋石油集团公司提出。 本部分由石油仪器仪表专业标准化技术委员会归口：本部分起草单位中国海洋石油集团公司油田展务股份有限公司物探事业部，中国石油天然气华团
东方地球物理勘探有限责任公司西安物探装备分公司、石油工业仪器仪表质量督检验中心国土资源部广州海洋地质调麦局
本部分主要起草人：于港海、何国信、尹振国、猪荣英、张在陆、李佩昌、曹占全、汉泽西、陈洁、 韩晓泉、赵伟、连绝红。
1
GB/T24261.2—2010
石油海上数字地震采集拖缆系统第2部分：水听器拖缆技术条件
1范围
GB/T24251的本部分规定了石油海上数字地展采集拖缆系统水听器组合参数，工作段，前导段、
弹性段，甲板电缆以及可选择的辅助设备的技术要求，还包括压载物的技术要求
本部分适用于水听器摔缆的制选，检验和质量评价。 2规范性引用文件
下列文件中的条款通过GB/T24261的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分·然面，鼓励根据本部分达成协的各方究是否可使用这些文件的最新版本，凡是不注日期的可用文件，其最新版本适用于本部分
GB/T5096石油产品铜片腐蚀试验法（GB/T5096-1985） GB/T242611石油海上数字地震采集拖缆系统第1部分：水听器技术条件 SEGGepphysics，53.na03.415-416(Badger，AS.1988数字地震记录器指标标准
3要求 3.1水听器组合 3.1.1物理特性
对水听器组合的物理特性要求应包括如下内容： ) 水听器，每个组合的水听器类型和数量： by 组合每段的组合数量： e d) 道间原：相邻组合中心点间的臣高，单位为米m） ey 水听器间距：在组合内水听器的间距，单位为米扭） fy
享网 zfxw.com
h最大深度水听器组合在没有撕坏或灵敏度显著的永久性变化未超过！B时的最大深度，单
位为来（m） D可编程性：如果可以编程，说明可选组态 i）指标列表：依照GB/T2426L.1应规定的水听器参数标准.提供典型水听器指标，可列表
3.1.2 喷应特性
水听器组合用应特性，包括如下内容： a) 电器图：提供工作段的电器电路示意图，包括水听幕连接，耦合电路： b) 电容：每个水听器组合的总电容，单位为微法《证F），允许误差生X%：
输出维抗：复箱出阻抗·以图形形式表示： d) 灵敏度，水声灵敏度，单位为伏每激帕V/Pa）+允许误差土XdBV/Pa)：
灵敏度与深度关系?灵敏度随深度变化关系.cdB/m
e3
1 GB/T24261.2-2010
D电权值：组合单独单元电权值： g 振辐用应+摄辐单应以图形形式表示，频率单位为魅兹（Hz)：振描单位为分贝（dB)，以1V/Pa
为0B见图1
h) 相位响应：相位应以图形形式表示，相位单位为驱度（rad），频率单位为赫效（Hz），见图士： D 空间响应：空间应是组合长度与波长比（L/30的函数，应以图形形式表示，见图2
吉
/2
#
$/4 福
0
-180
电 190
200
10
100
1000
C
odB-1V/aPa
率/Hz
图1 组合频率响应
2.1
10.0
9-20.0 单佳 30元0
AA
40.D
00102030405060108090100
韩列长度与波长比（L）图2 组合空间响应
3.2工作段 3.2.1物理特性
工作段的物理特性要求应包括以下内容：）长度：单位为米（m） b）外径：单位为厘米（cm）：
护套，护套类型厚度，单位为理米（m）：
GB/T24261.2-2010
d) 加强构件：加强构件材质类型，尺寸、数目：
拖断力：最小拖断力，单位为牛（N）： f) 干重：每段在干燥空气中的质量，单位为千克（kg） R) 湿重：填充定量液体后在干燥空气中的质量，单位为千克（kg）： h 潜水质量：在标准温度20C和标准压力101325P（一个标准大气压）下，计算或测量的每段
电缆在净水中的排水量，单位为千克（g）； D 压载物：使用压载物体积，单位为立方米（m）： i 工作温度，工作温度范围，单位为摄氏度（C） k) 存储温度：存储温度范围，单位为摄氏度（C） D 连接器：电缆段连接器类型： m) 材质制造厂商应规定水听器的材质，说明与其接触的压载物之间的化学兼容性，并说明替代
材质的指标：
n) 连接器指标：外径、净水中的质量、长度（包括电子模块）： o 极限深度：不导致工作段摄坏或物理电气性能不显著变化的最大深度：单位为米（m）： p) 弯曲半径：电缆和连接器可经受的最小弯曲半径，单位为米（m）。
3.2.2 模拟电气性能
模拟电气性能参数要求应包括以下内容： D 电参数：在特定环境下，导体的环路直流电阻和电容，单位分别为欧姆每米（Qm）激法每米
一
<μF/m): b)y 工作道，工作道数目和备份数量： c 辅助进：辅助道数目和备份数量： d) 副试线对：电子模块质量控制测试线对的数目： e) 导体，指明实际使用的导体类型，如双绞线、同轴线、光纤等： D 漏电：在特定环境测量，道间漏电电阻的可容许标称值为兆欧（MQ）。
分导网
.com
3.2.3 数字电气特性 3.2.3.1 电子模块指标
按照SEGGeophysics，53.no.03.415-416(BadgerAS.1988)的规定： a) 每模块道数：每模块地震道数（2、4、12、16、24可选）和辅助道数； b) 高截频率（H2）：根据采样间隔选择（1648.824.412.305、103） c) 低截频率（Hz）：可选（0~5）： d) A/D转换器：24位△-Z类型+ e) 动态范用（dB）在2ms采样时>114： f) 总谐波晴变（dB)：在2ms采样时>一105 g) 前置放大幕，类型，差分辅入电阻，单位为欧姆（Q）。
3.2.3.2 工作段指标
工作段指标要求应包括以下内容： a 数据传输链：类型和数传链带宽《即，同轴电缆、光缆、带宽MHz）： b) 相邻模快间和中继器间最大数传距离，单位为米（m）
功率：功率需求，单位为千瓦kW)： d) 电缆长度：能满足功率和数传需求的最大电缆长度： e) 辅助导线，非地震数传导线的类型指标、数量和实用功能： f 漏电：在特定场地测量，可充许电的电电阻值应大于100M0
3 GB/T24261.22010
3.3辅助设备 3.3.1设备类型
设备可有以下类型： a) 水断水听器、类型、数量、位置： b) 电缆深度传感器类型、数量，危置： 2 罗盘：方位指示需，可允许布置的位置 d) 电缆回收装置、类型、错述 e) 电缆深度控制器：自动，手动或可编程，可允许布置的位置：
节·尾节、类型·容量 g) 尾标：声学定位系统.副向电台，GPS： h) 电缆定位设备：声学定位设备，位置、类型，测量范围，籍上及电上配置数传方法
3.3.2 设备输出信号
对设备输出信号要求应包括如下内容： a) 信号输出标准，对特殊类型的辅助设备·提供信号输出类型（数字或模拟）测量单位（例如电缆
深度传感器为Vm）、分辩率，精度，功率要求的指标，特别是在电缆表面安装的设备，影审电缆荣声及拖变配置的设备应说明其物理特性：
6) 指标来源对于商业上有现货供就的设备，电缆制造厂商可根据已出版的辅助设备指标作为
参考，避免指标列表繁杂。
3.4 前导段
前导段物理特性应包括如下内容
长度：单位为米Gm b) 外径，单位为厘米（cm） 6) 护套类型·护套厚度，单位为理米m） d) 导体，数量，类型、AWG导线规格，线束的屏蔽： t) 铠装：铠装类型，加强构件指标： D 强度：最小拖斯力单位为牛（N)： B. 干重：空气中质量，单位为千克）： h) 浩重：在标准压力和温度下，净水中质量，单位为千克 欧(MO) m) 连接器，连接器类型： n 浮力：如有浮潭·浮力类型，单位为千克（g）： 0) 弯曲半径：最小弯曲半径单位为米m）
3.5 5甲板电缆
甲板电缆物理特性应包括如下内容： a) 长度单位为米（m） b) 外径：单位为厘米（cm）：
护套，护套类型： d 导体：数量·类型：AWG导线规格 6 铠装：铠装类型·屏蔽·加强构件+
4
GB/T24261.2-2010
D强度：最小拖断力，单位为牛（N） g 千重：空气中质量，单位为千克（k）： h 工作温度工作温度范用单位为摄氏度（七）： i. 存储温度存储温度范围，单位为摄氏度（C）力 连接器：连接器类型，嵌人式，旋转式、滑环式等 k）弯曲半径：最小湾曲半径单位为米（m） 1电气特性：在特定环境测量的环路直流电阻，电容，标称漏电电阻，
3.6弹性段
弹性段指标应包括如下内容： #） 长度：单位为米（m） b) 外径：单位为厘米（cm）； 2 护套护套类型.厚度，单位为厘米（cm）： d) 导体：数量类型，AWG导线规格： e) 加强构件：弹性加强构件类型和数量： D 强度，最小拖断强度，单位为牛（N)： g2 可拉伸性：也称伸长度即每牛额载荷段组在Z牛额载荷张力经Y小时后不应超过X%，应提
供适用的图件： h 干重：在干燥空气中的质量，单位为克g） i 湿重，填充定量液体后在干燥空气中的质量，单位为干克《g）： p 潜重：标准温度和压力下，充以规定量压载液体后在净水中的质量，单位为千克（kg）： K) 工作温度：工作温度范围，单位为摄氏度（C)：
存储温度：存储温度范围，单位为摄氏度（℃）： m) 电气特性：每单位长度的往返直流电阻，单位为欧姆每米（Q/m）电容单位为微法每米（m）：
滑电标称值单位为兆欧MQY
n) 连接器·连接器类型 o) 充填物充填物体积，单位为立方米）： p) 水听器：如能带有水听器的，应规定工作传感器数量和类型以及合适的位置，同时应列出在作
为地震电缆段时的电气模拟利数字特性， 网
服
3.73 充填物指标
充填物有以下三种类型：液体，胶体、固体液态充填物或简单的电缆油都是硫，芳香经和矫经的含量可忽珞不计的一些无奥味的煤油，适用的
电缆油都是选自链烃类，如标准的煤油、异链烷经，环烷经，这类碳氧溶剂只有当其随机含量占到一定的成分时，其特征参数才会在随后的段落被确定，儿超出下列指标的电缆油会对电缆结构带来摄害。
电缆油的特性应包括如下内容！ 8) 密度：（0.750±0.040）g/cm by 闪点，内点是点火露可·蒸汽点燃时的最低温度·应大于58
芳香族化合物含量，10cm/L 防臭性专业测试方法是特别参考硫碱和硫醇对溶剂的除奥的程度加以衔量
e 离蚀性：对硫磺含量和油的腐蚀测试，应根据GB/15096的规定，腐蚀性指标应不超过1或
Ia级： D 硫磺含量：1mg/kg g. 石蜡：石蜡含量应为99%或大于标准值或异链烷经： h) 烯经：烯经含量10cm/L
5 GB/T24261.2—2010
采用胶体，固体等其他充填物的电缆也应符合安全，环保相关的规定， 4检验和试验 4.1 电缆工作段
对电缆工作段的各项技术指标的试聚，应根据SEG数字地震记录器指标标准Geophyaics，53 no.03.415-416（Badger+AS.+1988）的相关的方法进行，结果应符合4.2的要求 4.2电缆压载物腐蚀性
对电缆压载物离蚀性的检除，应根据GB/工5096规定执行结果应符合3.7T的要求，
6
