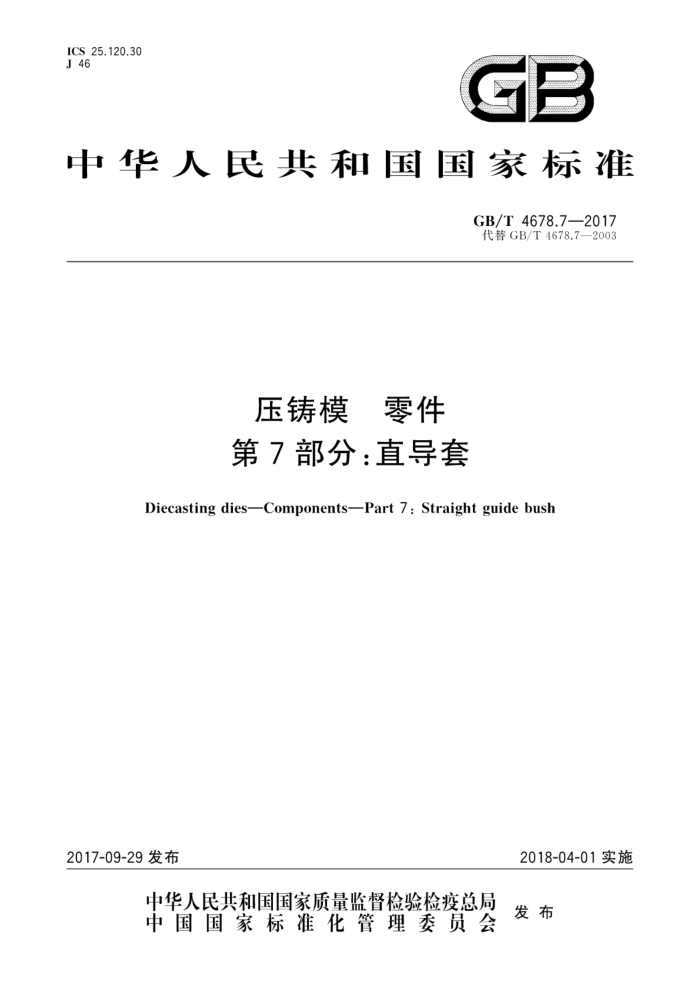

ICS 25.120.30 J 46
GB
中华人民共和国国家标准
GB/T4678.72017 代替GB/T4678.7—2003
压铸模 零件第7部分：直导套
DiecastingdiesComponentsPart 7:Straight guide bush
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 4678.7—2017
前言
GB/T4678《压铸模 零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块；第4部分：方导柱；第5部分：圆导柱；第6部分：带头导套；第7部分：直导套；第8部分：推板；第9部分：推板导柱；一第10部分：推板导套；第11部分：推杆；第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉；第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；第19部分：定位元件。 本部分为GB/T4678的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.7一2003《压铸模零件第7部分：直导套》。 本部分与GB/T4678.7一2003相比主要变化如下：
将标准名称改为三段式，更名为《压铸模零件第7部分：直导套》；按最新相关国家标准对标准内容、结构及图表进行了规范性修改； -对表1进行重新编排，主参数D对应导向段直径，D，对应固定段直径，与其他部分标准协调一致；将表1中D和D，的公差要求H8、r6改为在图中标注：调整了表1中D、D1、L尺寸数列，并扩大尺寸范围，主参数D增加12规格,D，相应增加 20规格，L增加100、120规格；调整了推荐采用材料及硬度；修改了标记及示例，并在标记中增加了材料牌号。
本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：广东省东莞市质量监督检测中心、天津职业技术师范大学、苏州赛宝校准技术服
1 GB/T 4678.7—2017
务公司、宝得粉末注射成形（常熟)有限公司、桂林电器科学研究院有限公司、桂林电子科技大学
本部分主要起草人：欧海龙、徐超辉、徐文焱、顾闻达、王冲、廖宏谊、黄持伟、黎振、庄剑峰、马庆国、 李锐峰
本部分所代替标准的历次版本发布情况为：
GB/T 4678.7—1984,GB/T 4678.7—2003。
二 GB/T 4678.7—2017
压铸模零件第7部分：直导套
1范围
GB/T4678的本部分规定了压铸模用直导套的结构型式与尺寸、要求、材料和标记，本部分适用于压铸模用直导套。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 4679 压铸模零件技术条件
3结构型式与尺寸
直导套的结构型式如图1所示，尺寸见表1。
50.01
A A
/ Ra 1. 6
R3
8H(7
gu
0 p
Ra 1. 6
3~5
注：未注表面粗糙度值为Ra3.2μm。
图1直导套
1 GB/T 4678.7—2017
表1 直导套尺寸
单位为毫米
L 50
D
D:
20 x X
25 x x X
30
40
60
80
100
120
12 16 20 25 30 40 50 60 80 注：“×”为选用尺寸。
20 26 30 36 44 54 66 78 100
x X X
X X X
X
十
X X X
X X X X
X x X
X X
4材料
材料由制造者确定。推荐采用GCr15、20Cr、T10A，热处理硬度为58HRC～62HRC。其中20Cr 应渗碳淬火。
5要求
5.1直导套导向段直径D的极限偏差应符合GB/T1801一2009中H8的要求；直径D，引导段和固定段的极限偏差分别应符合GB/T1801一2009中e7和r6的要求 5.2未注公差的尺寸极限偏差数值应符合GB/T1804一2000第5章中f级的规定 5.3其他要求应符合GB/T4679的规定。
6标记
示例：以符合GB/T4678.7的压铸模直导套为例，其特征为：导向段直径D为30mm，固定段直径D，为44mm，长度L
为50mm，材料为GCr15，其标记为：
直导套 GB/T 4678.7-30 X 44X 50-GCr15
2 89/
中华人 民 共 和 国
国家标 准压铸模零件第7部分：直导套 GB/T 4678.7—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spe.org.cn 服务热线：400-168-0010 2017年9月第一版
*
书号：155066·1-57823
版权专有 侵权必究
GB/T 4678.7-2017
