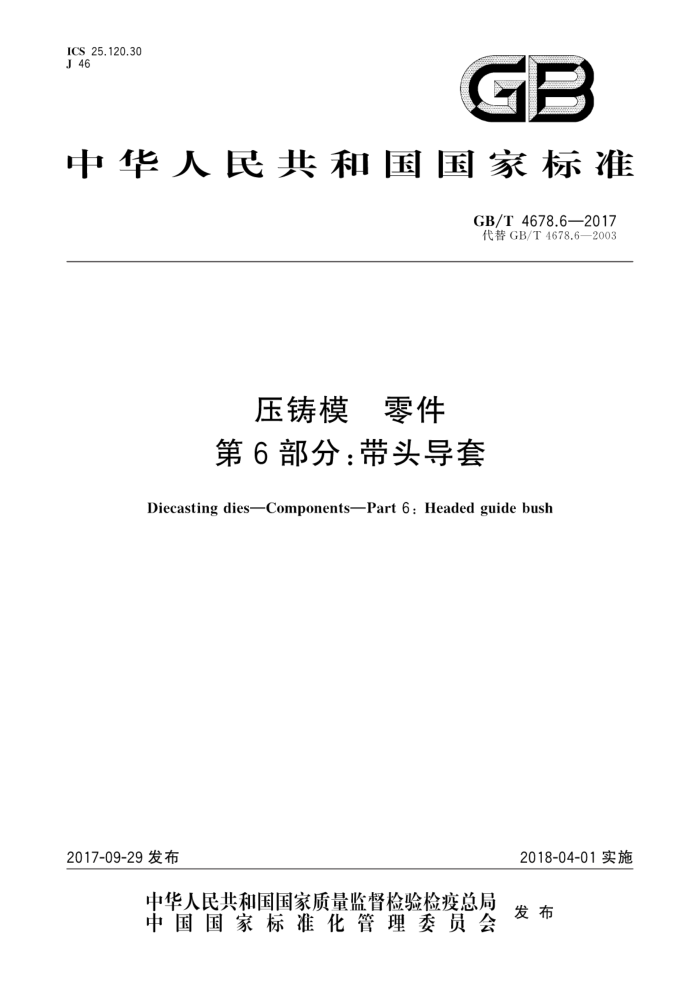

ICS 25.120.30 J 46
GB
中华人民共和国国家标准
GB/T4678.62017 代替GB/T4678.6—2003
压铸模零件第6部分：带头导套
Diecasting diesComponents-Part 6 : Headed guide bush
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T4678.6—2017
前言
GB/T4678《压铸模 零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块；第4部分：方导柱；第5部分：圆导柱；第6部分：带头导套；第7部分：直导套；第8部分：推板；第9部分：推板导柱；第10部分：推板导套；第11部分：推杆；第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉；第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；第19部分：定位元件。
本部分为GB/T4678的第6部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.6一2003《压铸模零件第6部分：带头导套》。 本部分与GB/T4678.6一2003相比，主要编辑性和技术性变化如下：
将标准名称改为三段式，更名为《压铸模零件第6部分：带头导套》：按最新相关国家标准对标准内容、结构及图表进行了规范性修改；对表1进行重新编排，与其他部分标准协调一致；调整了直径、长度尺寸数列，扩大带头导套尺寸范围，直径D增加12、30、35、60、70规格，删除 32、63规格，长度L增加25、55、115、155规格，删除27、58、120、160规格；将表中D、D1、D2、h的公差要求改为在图中标注；增加了推荐材料20Cr及要求，并修改了材料热处理硬度；修改了标记及示例，并在标记中增加了材料牌号。
本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口本部分起草单位：东莞鸿图精密压铸有限公司、广州市型腔模具制造有限公司、桂林电子科技大学、
宝得粉末注射成形（常熟）有限公司、桂林电器科学研究院有限公司、宁波众造信息科技有限公司。
本部分主要起草人：曾琴、吴耀荣、黎清宁、顾闻达、张莉、林浩民、欧阳择献、胡联茂、廖宏谊、 马庆国、熊瑞斌。
本部分所代替标准的历次版本发布情况为：
GB/T4678.6—1984,GB/T4678.6—2003。
1 GB/T4678.6—2017
压铸模零件第6部分：带头导套
1范围
GB/T4678的本部分规定了压铸模用带头导套的结构型式与尺寸、要求、材料和标记本部分适用于压铸模用带头导套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 4679 压铸模零件技术条件
3结构型式与尺寸
带头导套的结构型式如图1所示，尺寸见表1。
0.01A
3~5
Ra0.8
C
8H 3'(
EcId
Rc0.8
△
1
注：未注表面粗糙度值为Ra3.2μm；未注倒角1mm×45° ：砂轮越程槽或圆角。
图1 带头导套
1 GB/T4678.6—2017
表1带头导套尺寸
单位为毫米
L
D2 h Li
D
0
20 25 35 45 55 75 95 115 135 155
12 20 24 5 20 x x
20 x x 25 25
16 24 28
X
6
X
X X X
20
32
p
30 30 40 45 50 45 50 50 60 75 80 80 100 80 100 100 120
X + X X
25 35 40
X x + + + X
30 40 46 8
X
X
35 45 50
+ + X
40 50 56
X X X X
X X X X X X X X X X X
50 63 71 12
X X + X X
60 73 83
70 85 95
16
80 95 105
X X
注：“×”为选用尺寸。
4要求
4.1 带头导套导向段直径D的极限偏差应符合GB/T1801一2009中H8的要求；直径D，固定段和引导段的极限偏差分别应符合GB/T1801一2009中k6和e7的要求 4.2未注公差的尺寸极限偏差数值应符合GB/T1804一2000中第5章f级的规定 4.3 其他要求应符合GB/T4679的规定。
5材料
材料由制造者确定。推荐采用GCr15、20Cr、T10A，硬度为58HRC62HRC。其中20Cr应渗碳淬火。
2 GB/T 4678.6—2017
6 标记
示例：以符合GB/T4678.6的压铸模带头导套为例，其特征为：直径D为30mm，长度L为55mm，L：为45mm，材料为
GCr15，其标记为：
带头导套 GB/T 4678.6-30X 55X45-GCr15 989/
