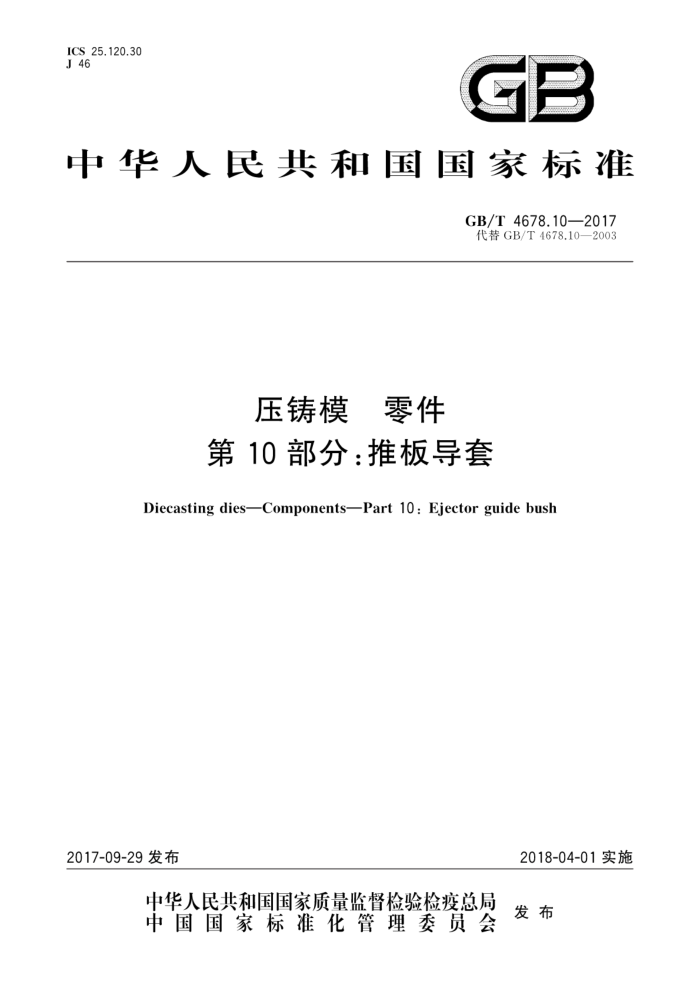

ICS 25.120.30 J 46
GB
中华人民共和国国家标准
GB/T4678.102017 代替GB/T4678.10—2003
压铸模 零件第10部分：推板导套
Diecasting diesComponentsPart 10 : Ejector guide bush
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 4678.10—2017
前言
GB/T4678《压铸模零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块；第4部分：方导柱；第5部分：圆导柱；第6部分：带头导套；第7部分：直导套； -第8部分：推板；
-
-
第9部分：推板导柱；第10部分：推板导套；第11部分：推杆；一第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉；第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；第19部分：定位元件。
本部分为GB/T4678的第10部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.10一2003《压铸模零件第10部分：推板导套》。 本部分与GB/T4678.10一2003相比，主要编辑性和技术性变化如下：
将标准名称改为三段式，更名为《压铸模零件第10部分：推板导套》；按最新相关国家标准的要求，对标准内容、结构及图表进行了规范性修改；将规范性引用文件改为现行标准版本；对表1进行重新编排，修改并增加了表1中的D、L尺寸规格，扩大了尺寸范围；将表中D、D1、D2、h、L，的公差要求改为在图中标注；增加技术要求内容4.1和4.2；调整了推荐材料及热处理硬度要求，增加了推荐材料20Cr及要求；修改了标记及示例，并在标记中增加了材料牌号。
本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：东莞劲胜精密组件股份有限公司、宁波大榭开发区天正模具有限公司、天津职业
技术师范大学、天津轻工职业技术学院、深圳中航技术检测所、桂林电子科技大学、桂林电器科学研究院
1 GB/T 4678.10—2017
有限公司。
本部分主要起草人：王长明、张小岩、董晓传、周树银、张旭敏、廖宏谊、李捷、张维、何炳涛、李国和、 王振云、黎清宁。
本部分所代替标准的历次版本发布情况为：
GB/T4678.10—1984GB/T4678.10—2003。
= GB/T4678.10—2017
压铸模零件第10部分：推板导套
1范围
GB/T4678的本部分规定了压铸模用推板导套的结构型式与尺寸、要求、材料和标记，本部分适用于压铸模用推板导套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 4679 压铸模零件技术条件
3结构型式与尺寸
推板导套的结构型式如图1所示，尺寸见表1。
Ra 0.8
0.01A
V
A
Ra 0. 8
6HG 33
'QQ
3~5
L1-0.2
h_0. 0 I.
注：未注表面粗糙度值为Ra3.2μm；未注倒角0.5mmX45°。 。砂轮越程槽或圆角。
图1推板导套
1 GB/T 4678.10—2017
表1 推板导套尺寸
单位为毫米
L
D
D
D2
Li 16 X × 20
h
30
40 50 60 80 100
120
20
28
32 40 45
x
+
+
25 30
25 25 30 30 40 40 50 50 60
35
5
X X X X
+
+ X
40
X X X X
55
40
50
50
65
70
X X X
8
75
60 注：“×”为选用尺寸。
80
4 要求
4.1 推板导套导向段直径D的极限偏差应符合GB/T1801一2009中H9的要求；直径D，的固定段和引导段的极限偏差分别应符合GB/T1801一2009中k6和e7的要求 4.2 未注公差的尺寸极限偏差数值应符合GB/T1804一2000中第5章f级的规定 4.3 其他要求应符合GB/T4679的规定。
材料
5
材料由制造者确定。推荐采用GCr15、20Cr、T10A，硬度为58HRC～62HRC。其中20Cr应渗碳淬火。
标记
6
示例：以符合GB/T4678.10的压铸模推板导套为例，其特征为：直径D为30mm，台肩厚度h为5mm，长度L为
60mm，L，为30mm，材料为20Cr，其标记为：
推板导套GB/T4678.6-30X5X60X30-20Cr
2 89
