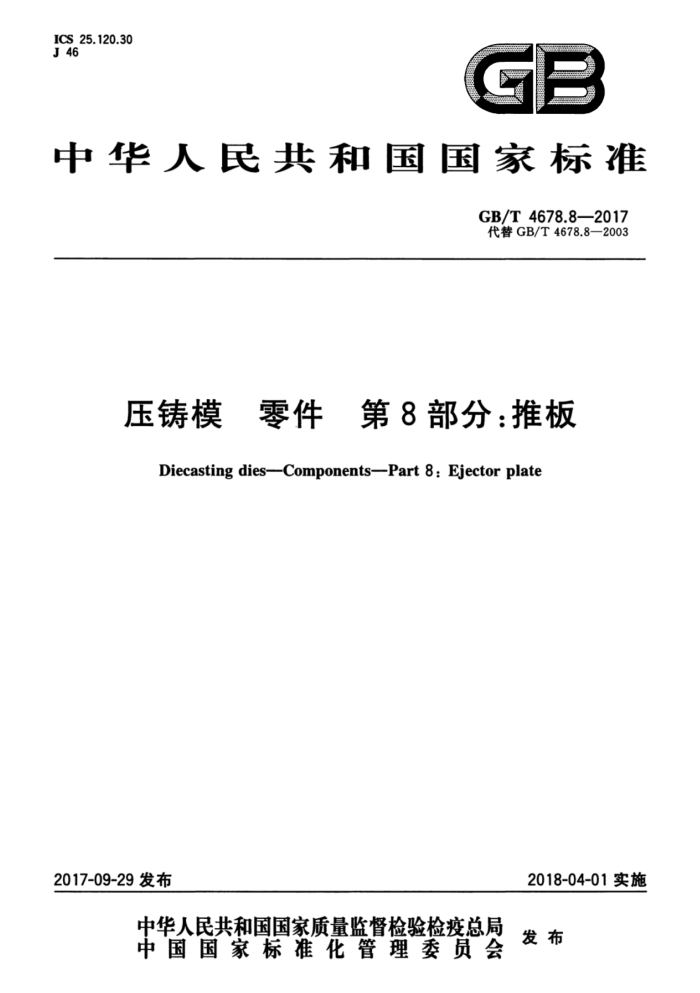

ICS_ 25.120.30 J46
中华人民共和国国家标准
GB/T4678.8—2017 代替GB/T4678.8—2003
压铸模 零件　第8部分:推板
Diecasting diesComponents-Part 8: Ejector plate
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T4678.8—2017
前言
GB/T4678《压铸模零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；一第3部分：矩形镶块；第4部分：方导柱；
-
一第5部分：圆导柱；
第6部分：带头导套；一第7部分：直导套；
第8部分：推板；
第9部分：推板导柱；第10部分：推板导套；第11部分：推杆；第12部分：复位杆；
-
第13部分：推板垫圈；第14部分：限位钉；
-
第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；
-
第19部分：定位元件。 本部分为GB/T4678的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.8一2003《压铸模零件第8部分：推板》。 本部分与GB/T4678.3一2003相比，主要编辑性和技术性变化如下：
将标准名称改为三段式，更名为《压铸模零件第8部分：推板》；按最新相关国家标准对标准内容、结构及图表进行了规范性修改；将规范性引用文件改为现行标准版本，并增加引用GB/T1801一2009；对表1进行重新编排，主参数D对应导向段直径，D，对应固定段直径；调整了表1中的尺寸数列及选用规格，与其他部分标准协调一致；增加了4.1尺寸公差等级要求；增加了推荐材料50、3Cr2Mo钢；修改了标记及示例，并在标记中增加了材料牌号。
本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：宁波北仑丰豪模具机械制造有限公司、东莞鸿图精密压铸有限公司、苏州赛宝校
准技术服务公司、桂林电器科学研究院有限公司、宁波众造信息科技有限公司。
本部分主要起草人：胡风、曾琴、陈海燕、王冲、林浩民、欧阳择献、徐文焱、朱磊文、谢荣耀。 本部分所代替标准的历次版本发布情况为：
GB/T4678.81984、GB/T4678.8—2003。
I GB/T4678.8—2017
压铸模零件 第8部分：推板
1范围
GB/T4678的本部分规定了压铸模用推板的结构型式与尺寸、要求、材料和标记。 本部分适用于压铸模用推板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1184一1996形状和位置公差未注公差值 GB/T4679压铸模零件技术条件
3结构型式与尺寸
推板的结构型式如图1所示，尺寸见表1。
A
T
Ra 1.6
A
H
L
注：未注表面粗糙度值为Ra3.2μm;全部校边倒角为2mm×45°
图1推板
表1推板尺寸
单位为毫米
H
Lt
16
Y
80
20
25
40
00
3
5
100 120 160 200 120 160 200 250
X X
X X GB/T4678.8—2017
表1(续)
单位为毫米
H
L2
L1
16 20 25 30 35 40 45 50 55 X X x x
80
60
70
160 200 250 300
200 250 300 400 500 250 300 400 500 600 300 400 500 600 700 400 500 600 700 500 -600 700 800 600 700 800 900 700 800 900 1 000 800 900 1 000 1200
x x x x ? x x x
x x x x x x
X x X X x X
x x X X X + x x x x X x
x x + X x X X X + X
注；“×”为选用尺寸。
4要求
4.1推板尺寸公差应符合GB/T1801一2009中js10级的规定 4.2推板形位公差值的选用原则应符合GB/T1184一1996中表B3的规定，平行度公差值t的公差等级为6级。 4.3其他要求应符合GB/T4679的规定。
5 5材料
材料由制造者确定。推荐采用45、50、3Cr2Mo，硬度为28HRC～32HRC。
6标记
示例：以符合GB/T4678.8的压模推板为例，其特征为：宽度L，为300mm，L，为500mm，厚度H为40mm，材料为
45钢，其标记为：
推板 GB/T4678.8-300×500×40-45
