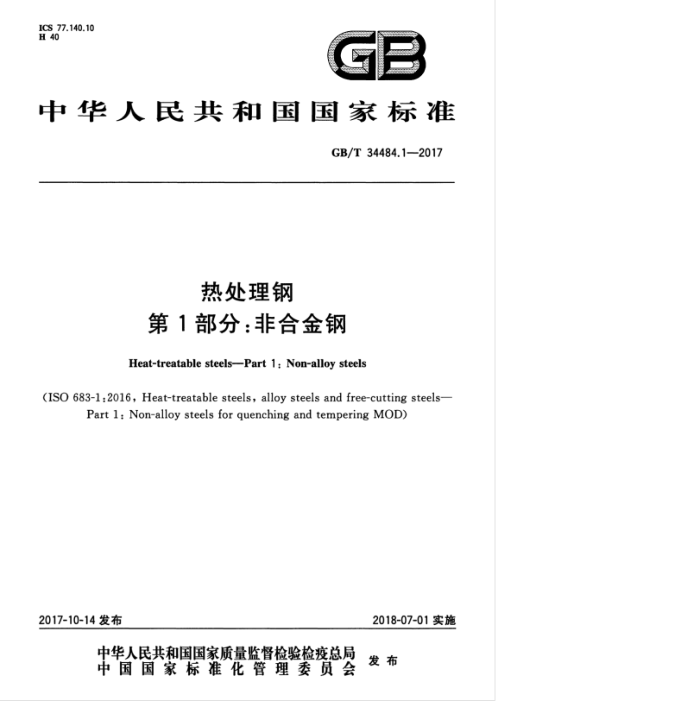

ICS 77.140.10 H 40
GP
中华人民共和国国家标准
GB/T34484.12017
热处理钢第1部分：非合金钢
Heat-treatablesteels-Part1:Non-alloysteels
(1SO 683-1:2016,Heat-treatable steels,alloy steelsand free-cutting steels-
Part 1:Non-alloy steels for quenchingand tempering MOD)
2018-07-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34484.1—2017
目 次
前言范围
I
1
...
2 规范性引用文件 3 分类及代号
...
订货内容 5 尺寸、外形、重量
4
技术要求 6.1 牌号和化学成分 6.2 冶炼方法 6.3 交货状态 6.4 力学性能 6.5 低倍 6.6 晶粒度 6.7 表面质量 6.8 特殊要求试验方法检验规则 8.1 检查和验收 8.2 组批规则 8.3 取样数量和取样部位 8.4 复验和判定规则 9包装、标志和质量证明书附录A（资料性附录）本部分与ISO683-1：2016相比的结构变化情况附录B（资料性附录）本部分与ISO683-1：2016的技术性差异及其原因附录C（资料性附录） 国内外牌号对照表附录D（规范性附录） 力学性能试验取样位置
6
7 8
-
12
I GB/T 34484.1—2017
前言
GB/T34484《热处理钢》分为两个部分：
第1部分：非合金钢；一第2部分：淬火和回火合金钢。 本部分为GB/T34484的第1部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分使用重新起草法修改采用ISO683-1：2016《热处理钢、合金钢和易切削钢第1部分：萍火
和回火非合金钢》。
本部分与ISO683-1：2016相比，在结构上有调整，附录A中列出了本部分与ISO683-1：2016章条编号对照一览表。
本部分与ISO683-1：2016相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示，附录B中给出了相应技术性差异及其原因的一览表。
为了便于使用，本部分做了下列编辑性修改：一将标准名称改为《热处理钢第1部分：非合金钢》；
删除了ISO683-12016中的参考文献。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会(SAC/TC183)归口。 本部分起草单位：东北特钢集团北满特殊钢有限责任公司、冶金工业信息标准研究院。 本部分主要起草人：钱成云、颜丞铭、栾燕。
m GB/T34484.1—2017
热处理钢
第1部分：非合金钢
1范围
GB/T34484的本部分规定了热处理非合金钢的分类及代号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本部分适用于公称直径或厚度不大于310mm的轧制棒材（以下简称钢材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.11钢铁及合金化学分析方法 过硫酸铵氧化容量法测定铬量（GB/T223.11一2008，
ISO4937:1986,MOD)
GB/T223.23 钢铁及合金化学分析方法 丁二酮分光光度法测定镍量 GB/T 223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定铜量 GB/T 223.60 钢铁及合金化学分析方法 高氟酸脱水重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.64 钢铁及合金化学分析方法 火焰原子吸收光谱法测定锰量 GB/T223.69 钢铁及合金化学分析方法 管式炉内燃烧后气体容量法测定碳含量 GB/T223.72 钢铁及合金化学分析方法 氧化铝色层分离-硫酸领重量法测定硫量 GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T 228.1 金属材料 拉伸试验第1部分：室温试验方法（GB/T228.1—2010，ISO6892-1：
2009,MOD)
GB/T 229 金属材料 夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD) GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 GB/T 1979 结构钢低倍组织缺陷评级图 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T4162 轧钢棒超声检测方法 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 6394 金属平均晶粒度测定法 GB/T10561一2005钢中非金属夹杂物含量的测定标准评级图 日显微检验法（GB/T10561—2005，
ISO4967:1998,IDT)
GB/T17505 钢及钢产品交货一般技术要求（GB/T17505一2016，ISO404：2013，IDT） GB/T 20066 钢和铁化学成分测定用试样的取样和和制样方法（GB/T20066—2006，ISO14284：
1996,IDT)
GB/T20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）（GB/T20123-
1 GB/T 34484.1—2017
2006,ISO 15350;2000,IDT)
3 分类及代号
钢材按热处理交货状态的分类及代号为： a) 正火N; b) 萍火加回火 QT.
4 订货内容
按本部分订货的合同或订单应包括下列内容： a) 本部分编号； b) 产品名称； c) 牌号； d) 冶炼方法（见6.2)； e) 交货状态（见6.3)； f) 重量(或数量)； g) 尺寸与外形（见第5章）； h) 加工方法； i) 特殊要求。
5 尺寸、外形、重量
5.1 钢材的尺寸、外形及其允许偏差应符合GB/T702的有关规定，具体要求应在合同中注明。 5.2 钢材以实际重量交货。经供需双方协商，也可以理论重量交货。
6 技术要求
6.1 牌号和化学成分 6.1.1 钢的牌号和化学成分（熔炼分析)应符合表1的规定。
表1 化学成分
化学成分(质量分数)/% P
序号 牌号 - 25 0.22~0.290.10~0.40 0.40~0.70 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 2 30 0.27~0.34 0.10~0.40 0.50~0.80 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 3 35 0.32~0.39 0.10~0.40 0.50~0.80 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63
C
Si
Ni Mo Cr+Mo+Ni
Mn
S
Cu Cr
40 0.37~0.44 0.10~0.40 0.50~0.80 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 5 45 0.42~0.50 0.10~0.40 00.50~0.80 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 6 50 0.47~0.55 0.10~0.40 0.60~0.90 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 7 55 0.52~0.60 0.10~0.40 0.60~0.90 ≤0.035 ≤0.035 ≤0.30 ≤0.40 ≤0.40 ≤0.10 ≤0.63 N
4
1
I
