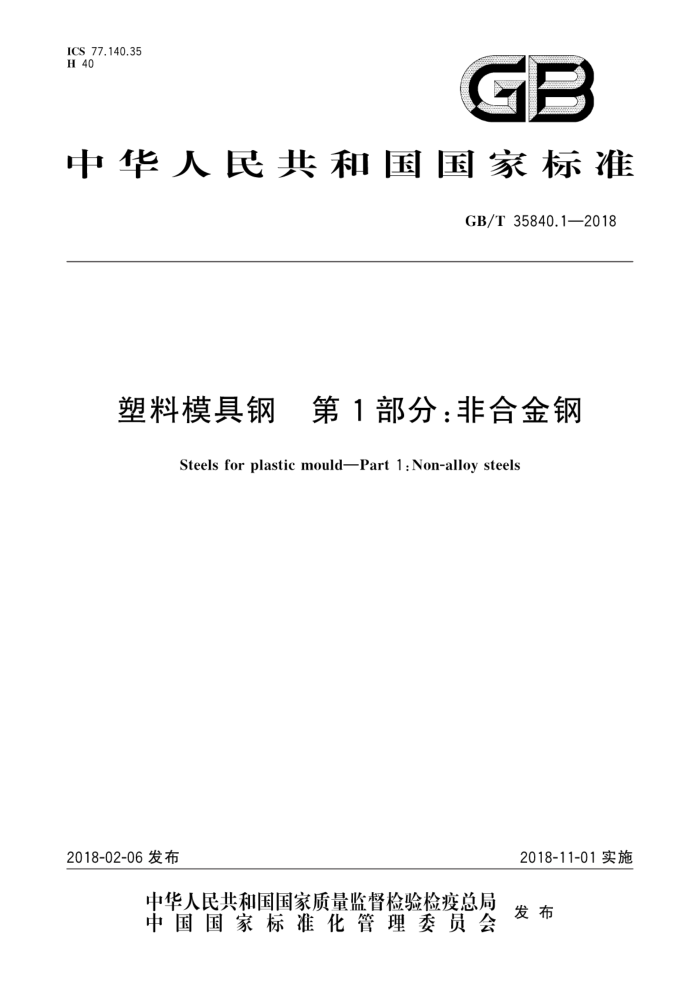

ICS 77.140.35 H 40
GB
中华人民共和国国家标准
GB/T35840.1—2018
塑料模具钢 第1部分：非合金钢
Steels for plastic mouldPart 1:Non-alloy steel
2018-02-06发布
2018-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35840.1—2018
前言
GB/T35840《塑料模具钢》分为4个部分：
-第1部分：非合金钢；一第2部分：预硬化钢棒；一第3部分：耐腐蚀钢；
一第4部分：预硬化钢板，本部分为GB/T35840的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国钢铁工业协会提出本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：江苏沙钢集团有限公司、抚顺特殊钢股份有限公司、钢铁研究总院、冶金工业信息
标准研究院、唐山文丰山川轮毂有限公司、天津钢铁集团有限公司、唐山志威科技有限公司、江苏永钢集团有限公司。
本部分主要起草人：李晓波、郭桐、李玉藏、康爱军、马党参、颜丞铭、李建立、信海喜、曹立军、 刘绍康、栾燕、谷强、迟宏宵、刘明、王佩鑫。
I GB/T35840.1—2018
塑料模具钢第1部分：非合金钢
1范围
GB/T35840的本部分规定了非合金塑料模具钢的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本部分适用于制造塑料模具用热轧或锻制非合金圆钢、方钢、扁钢及钢板（以下简称钢材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T 223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T 223.18 钢铁及合金化学分析方法硫代硫酸钠分离碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T 223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T 223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T 223.72 钢铁及合金 硫含量的测定重量法 GB/T 223.86 钢铁及合金 总碳含量的测定感应炉燃烧后红外吸收法 GB/T 226 钢的低倍组织及缺陷酸蚀检验法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1299- 2014工模具钢 GB/T 1979 结构钢低倍组织缺陷评级图 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2970—2016厚钢板超声检测方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 6402 钢锻件超声检测方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T10561—2005 钢中非金属夹杂物含量的测定 标准评级图显微检验法 GB/T 17505 钢及钢产品交货一般技术要求 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁。 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）
-
3订货内容
按本部分订购的钢材的合同或订单应至少包括下列内容：
1 GB/T35840.1—2018
表 2 交货状态硬度
牌号 SM45 SM50 SM55
布氏硬度HBW 155~215 165~225
170~230
5.5 超声检测 5.5.1 圆钢、方钢、扁钢应进行超声检测，超声检测应符合GB/T1299一2014中6.10的要求。 5.5.2 钢板应进行超声检测。厚度不大于200mm的钢板，合格级别应符合GB/T2970一2016中IⅡI级的规定；厚度大于200mm的钢板，合格级别由供需双方协商确定， 5.6 低倍组织 5.6.1 圆钢、方钢、扁钢应进行低倍检验。在横截面酸浸低倍试片上不应有目视可见的缩孔、夹杂、 分层、气泡和白点。中心疏松和锭型偏析分别按GB/T1299一2014附录A中图A.1和图A.2评定，圆钢及方钢的合格级别应符合GB/T1299一2014表28中1组的规定，扁钢的合格级别应符合表3 的规定。
表3 扁钢的低倍组织合格级别
中心疏松
锭型偏析
钢材厚度/mm
级不大于
≤60 >60~120 >120 160~250 >250~400 >400
3.0 3.5 协议 2.0 3.0 协议
3.0 3.0 协议 2.0 3.0 协议
热轧扁钢
锻制扁钢
5.6.2 经供需双方协商.并在合同中注明.钢材低倍组织可按GB/T1979检验，合格级别由供需双方协商确定。 5.7 非金属夹杂物 5.7.1 圆钢、方钢、扁钢应进行非金属夹杂物检验。非金属夹杂物应按GB/T10561一2005中A法进行检验与评级，其结果应符合表4中1组的规定。 5.7.2 ：钢板应进行非金属夹杂物检验，其合格级别应符合表4中2组的规定。
3 GB/T 35840.1—2018
表4 非金属夹杂物合格级别
2 组
1 组
细系
粗系
细系
粗系
非金属夹杂物类别
级不大于
A类 B类 C类 D类根据需方要求，可检验DS类非金属夹杂物，合格级别由供需双方协商确定。
1.5 1.5 1.0 2.0
1.5 1.5 1.0 1.5
2.5 2.5 1.5 2.5
2.0 2.0 1.5 2.0
5.8 表面质量 5.8.1 圆钢、方钢、扁钢
圆钢、方钢、扁钢表面不应有结疤、裂纹、折叠、夹杂、气泡和氧化皮压入等对使用有害的缺陷，圆钢、 方钢、扁钢表面允许有从钢材公称尺寸算起深度符合表5规定的局部缺陷存在，但应保证钢材最小尺寸。
表5圆钢、方钢、扁钢表面质量
局部缺陷允许深度/mm
钢材直径、边长、厚度或宽度/mm
不大于公差之半公差
<80 ≥80
5.8.2 钢板 5.8.2.1 钢板表面不应有结疤、裂纹、折叠、夹杂、气泡和氧化皮压入等对使用有害的缺陷 5.8.2.2 钢板表面允许有不影响使用的薄层氧化铁皮、铁锈和轻微的麻点、划痕等局部缺陷，但其深度应不超过钢板厚度公差之半，并应保证钢板允许的最小厚度 5.8.2.3 钢板表面缺陷允许清理。清理处应平缓无棱角，并应保证钢板的允许最小厚度。 5.9 特殊要求
根据需方要求，经供需双方协商，并在合同中注明，可增加下列特殊要求：
按其他交货状态交货； b) 检验力学性能； c) 其他特殊要求。
a)
4
