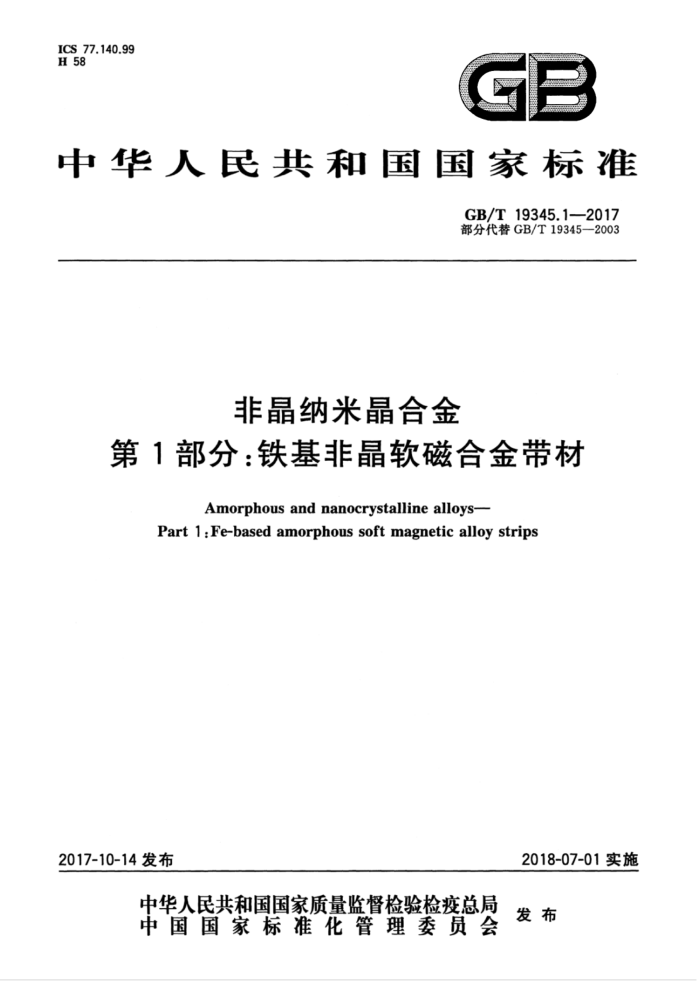

ICS 77.140.99 H 58
GB
中华人民共和国国家标准
GB/T19345.1—2017 部分代替GB/T19345—2003
非晶纳米晶合金
第1部分：铁基非晶软磁合金带材
Amorphous and nanocrystalline alloys-
Part 1:Fe-basedamorphous soft magneticalloy strips
2018-07-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 19345.1—2017
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类与牌号表示方法 5 一般要求
I川I
技术要求 7 检查和测量 8 包装、贮存、标志和质量证明书 9订货内容附录A（资料性附录）铁基非晶软磁合金带材的部分基本物理参数附录B（规范性附录）非晶合金单片试样交流磁性能的测量方法附录C（规范性附录）非晶合金带材叠片系数的测量方法附录D（规范性附录）非晶合金带材韧性的测量方法
6
.
10 1 20
T - GB/T19345.1—2017
前言
GB/T19345《非晶纳米晶合金》拟分为若干部分，本部分为GB/T19345的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T19345一2003《非晶纳米晶软磁合金带材》中铁基非晶软磁合金部分。 与GB/T19345一2003相比，本部分主要变化如下：一名称更改为《非晶纳米晶合金第1部分：铁基非晶软磁合金带材》；
调整了标准文本结构； -增加了术语和定义；增加了带材的分类、产品牌号命名规则；修改了带材的磁性能指标；修改了带材的尺寸偏差范围；修改了对取样、试样制备和测量的相关规定；修改了带材韧性的检验方法和要求；一增加了带材叠片系数和单片试样交流磁性能的测量方法；
-
-
细化了对包装、贮存、标志和质量证明书的要求。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183）归口，本部分起草单位：中国钢研科技集团有限公司、冶金工业信息标准研究院、长沙天恒测控技术有限
公司。
本部分主要起草人：卢志超、陈文智、栾燕、李德仁、刘国栋、李准、周新华、邹学良。 本部分所代替标准的历次版本发布情况为：
GB/T19345—2003。
I GB/T19345.1—2017
非晶纳米晶合金
第1部分：铁基非晶软磁合金带材
1范围
GB/T19345的本部分规定了用快率工艺制造的铁基非晶软磁合金带材的术语和定义、分类与牌号表示方法、一般要求、技术要求、检查和测量、包装、贮存、标志和质量证明书。
本部分适用于制作配电变压器、中频变压器、电抗器、滤波电感等铁芯用铁基非晶软磁合金带材（以
下简称带材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.1电工术语基本术语 GB/T9637电工术语磁性材料与元件 GB/T13012 2软磁材料直流磁性能的测量方法 GB/T15019 快萍金属分类和牌号 GB/T19346.1非晶纳米晶合金测试方法第1部分：环形试样交流磁性能
3术语和定义
GB/T2900.1、GB/T9637和GB/T15019界定的以及下列术语和定义适用于本文件。
3.1
比总损耗specifictotalloss 单位质量的均勾磁化材料所吸收的总功率，单位为瓦特每千克（W/kg）。
3.2
比视在功率 specificapparentpower 比表观功率传递给单位质量的均匀磁化材料的总视在功率，单位为伏安每千克（VA/kg）。
3.3
叠片系数laminationfactor 磁性材料所占的横截面积与堆积体总横截面积之比。
3.4
半工艺 semi-processed 供货时未进行最终热处理、而由用户进行最终热处理的产品状态。
4分类与牌号表示方法
带材的牌号采用化学元素符号和英文字母与阿拉伯数字相结合由一个连接符连接的方法表示。带
1 GB/T 19345.1—2017
材牌号表示的一般形式为：
FAxxX /x I/x
X
-
叠片系数最小值的100倍，分为84、86、88、 90四挡
比总损耗最大值（测量条件为：50Hz/1.30T，单位为瓦特每千克)的100倍，分为06、08、 12、16、20五挡材质特征，分两种类型： S:普通型 P:高磁感型
公称厚度(单位为毫米)的1000倍，分为20、 25、30三挡
材质：FA-铁的元素符号(Fe)首字母和非晶态(Amorphous)的英文首字母
示例： FA25S12-84表示公称厚度为0.025mm、材质为普通型、比总损耗（率50Hz/磁极化强度1.30T)不大于0.12W/kg、
叠片系数不小于0.84的铁基非晶合金带材。
5一般要求
5.1生产工艺
带材的生产工艺和化学成分由供方决定。 5.2供货形式 5.2.1带材一般以带卷的形式交货。带卷的形式分为两种：
a）由一层带材卷绕而成的单层卷； b）由多层带材同时卷绕而成的复合卷。
5.2.2带卷应由同一宽度的带材卷成，中心村以硬纸质、塑料或金属卷轴。 5.2.3带卷的端面应尽量平整，最大轴向高度应不大于带材公称宽度的1.05倍。 5.2.4 带卷的端面应无锈蚀、无手印、无异物、无损伤。 5.2.5带卷应卷绕紧密，无局部松弛、无皱褶、无塌陷，在搬运时不会因自重而塌卷，在放卷时不发生横向偏移。 5.2.6带材可能由于去除缺陷而产生接带。接带前后部分应为同一牌号、同一公称宽度。接带处应做出标记，连接应整齐且不影响后续加工的正常运行。接带处如果采用其他材料连接，连接材料的材质应确保不损害带材在热处理前后的性能。如果带材在最终使用过程中与液体接触，连接材料不应与所接触的液体发生化学反应。 5.2.7对带材交货形式的特殊要求可由供需双方协商确定。 5.3交货条件
带材一般以无表面涂层的、非剪切的半工艺状态（制备态)交货。特殊要求可由供需双方协商确定。
