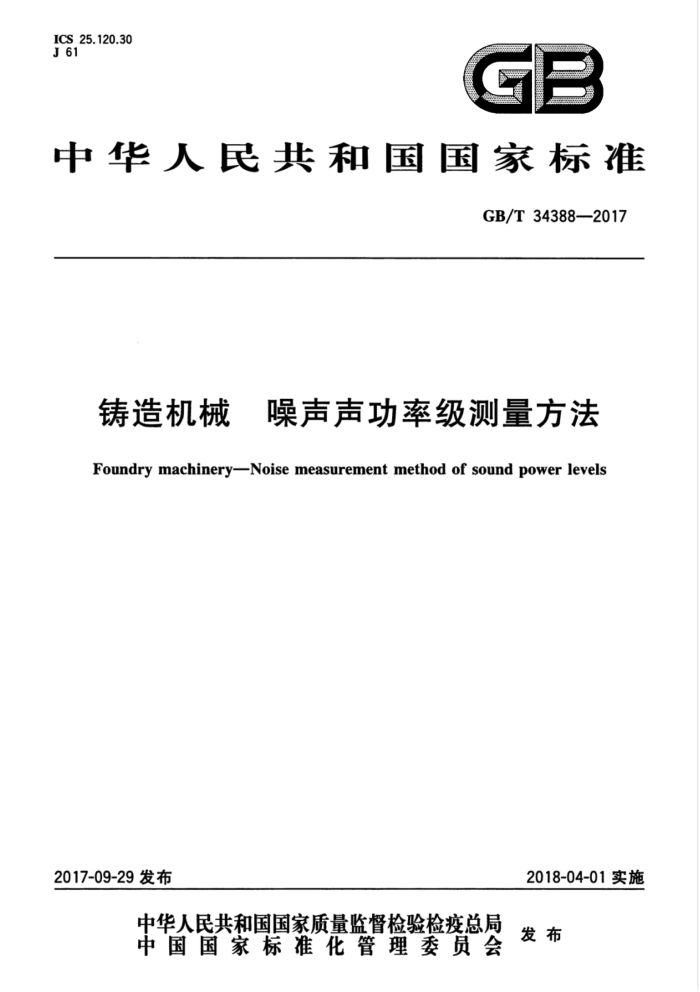

中华人民共和国国家标准
GB/T34388—2017
铸造机械 噪声声功率级测量方法 Foundry machineryNoise measurement method of sound power levels
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34388—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186)归口。 本标准主要起草单位：济南铸造锻压机械研究所有限公司、青岛铸造机械有限公司、青岛安泰重工
机械有限公司、福建省闽旋科技股份有限公司、青岛智泰机械科技有限公司、广东可拓科技发展有限公司。
本标准主要起草人：卢军、邢海伟、丁仁相、朱斌、段金挺、陈党。
I GB/T34388—2017
铸造机械 噪声声功率级测量方法
1范围
本标准规定了铸造机械噪声声功率级测量方法的术语和定义、需测定的量及测量不确定度、测量要求、测量方法、噪声声功率级的计算、记录和报告。
本标准适用于辐射稳态、辐射非稳态噪声的铸造机械。 本标准不适用于辐射脉冲噪声的铸造机械。 注：噪声的特征分类（稳态、非稳态、脉冲等），参见GB/T14259；测试中的判定参见附录A。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3102.7声学的量和单位 GB/T3241 电声学倍频程和分数倍频程滤波器 GB/T3785.1电声学声级计第1部分：规范 GB/T3785.2电声学声级计第2部分：型式评价试验 GB/T3947 声学名词术语 GB/T4129 声学用于声功率级测定的标准声源的性能与校准要求
3术语和定义
GB/T3947和GB/T3102.7界定的以及下列术语和定义适用于本文件。
3.1
测量表面 measurementsurface 包络声源，面积为S，测点位于其上的一个假想几何表面。
3.2
基准体 referencebox 恰好包络声源且终止于一个或多个反射面上的最小矩形平行六面体假想表面。
3.3
测量距离 measurement distance d 基准体与箱形测量表面之间的垂直距离。
3.4
背景噪声backgroundnoise 来自被测声源以外所有的其他声源的噪声。
3.5
背景噪声修正 Ebackgroundnoisecorrection K, 由背景对表面声压级的影响而引入的一个修正项，单位为分贝（dB)。K，与频率有关，在A计权情
况下用K1A表示。
1 GB/T34388—2017
3.6
环境修正environmentalcorrection K2 由声反射或声吸收对表面声压级的影响而引人的一个修正项，单位为分贝（dB)。K，与频率有关，
在A计权情况下用K2A表示。 3.7
表面声压级 surfacesoundpressurelevel L, 测量表面所有传声器位置上等效连续声压级的能量平均加上背景噪声修正K，和环境修正K2，单
位为分贝（dB)。
4 需测定的量及测量不确定度
4.1 工程法 4.1.1 需测定的量
A声功率级或频带声功率级。当有特殊需要时，可测定其他计权声功率级。 4.1.2 测量不确定度
测量不确定度应符合下列要求： a) 测量A声功率级的标准偏差不应大于2.0dB； b) 测量1/1或1/3倍频带声功率级的标准偏差不应大于表1中所列数值。
4.2简易法 4.2.1 需测定的量
A声功率级。 4.2.2 测量不确定度
测量不确定度应符合下列要求： a）对于辐射频谱密度均匀噪声的铸造机械，测量A声功率级的标准偏差不应大于4.0dB； b）对于辐射离散频率噪声的铸造机械，测量A声功率级的标准偏差不应大于5.0dB； c) 在相同测试环境中对同类型同规格铸造机械噪声进行比较测量时，则这种比较结果的标准偏
差不应大于3.0dB。
表1测量频带声功率级的不确定度
1/1倍频程中心频率/Hz
1/3倍频程中心频率/Hz
标准偏差/dB
125 250~500 1000~4000
100~160 200~630 800~5000 6300~10000
3.0 2.0 1.5 2.5
8 000
注1：测量不确定度是指由于各种因素所造成的累积标准偏差，但不包括各次测量中因被测铸造机械安装或运
转状态改变所引起的机器本身声功率的变化。
注2：65Hz以下频带声功率级的标准偏差约为5.0dB。
2 GB/T34388—2017
若背景噪声声压级比被测铸造机械的噪声声压级低10.0dB以上时，仅在一个测点位置上测量背景噪声即可，否则应在每个测点上测量背景噪声。 5.3.2若各测点所测的铸造机械运转噪声和背景噪声之差在6.0dB10.0dB之间（工程法）或3.0dB～ 10.0dB之间（简易法），则所测得的结果需进行背景噪声修正。背景噪声修正值K，按表2求得。
单位为分贝
表2背景噪声修正值(K，）
铸造机械运转时测得的声压级与背景噪声声压级之差应从运转时的声压级 工程法测量值中减去的背景
<3.0 3.0~<4.04.0~<5.05.0~<6.06.0<9.0 9.0~<10.0 ≥10.0
1.0 1.0
0.5 0.5
测量无效
0
3.0
2.0
简易法 测量无效
0
噪声修正值K
5.4环境的风速、温度和气压要求及修正
室外测量时风速不应超过6m/s（相当于4级风），并且传声器应使用风罩。 当测试环境的温度和气压偏离声学标准环境条件（温度t。=20℃；气压p。=100kPa)引起的修正
值等于或大于0.5dB时，应对测量结果进行修正，修正值K：按式（1)计算（计算结果的数值修约间隔为 0.5) :
K,=10 lg( 293
(/2×1)
..(1)
式中： K3——温度、气压修正值，单位为分贝(dB)； t—测试环境的温度，单位为摄氏度(℃)； p—测试环境的气压，单位为千帕(kPa)。
5.5被测铸造机械的安装和运转条件 5.5.1被测铸造机械应按说明书规定的正常使用情况固定在反射平面上，一般平坦的混凝土或无较大裂缝的柏油地面可作为反射平面。如反射面不是地平面，则应保证反射面物体不会由于振动而产生影响测量的附加噪声。 5.5.2被测铸造机械应尽量安放在测试房间地面中央，反射平面的尺寸应超过测量表面在反射平面上投影尺寸入/2（入为所测量的频率范围内最低频率的波长）。 5.5.3对于可以在任意高度上吊式安装的铸造机械，安装点距离地面的高度取1.5m。如需利用专用支架，支架应牢固地固定在反射平面上并保证支架体不会由于被测铸造机械的运转而产生影响测量的附加噪声。 5.5.4被测铸造机械及其辅助装置应在规定条件下空运转。根据实际情况（或双方协议）也可选择以下的工作状况，但应规定条件并在测量报告中详细记录。
a）在规定的负载下； b）在额定负载下； c）在辐射噪声最大的工况下， d）在模拟负载的工况下。
5.5.5连续运转的铸造机械应在连续稳定运转正常后开始测量。对于非连续运转的铸造机械（如压铸机、射芯机、造型机等），应按产品说明书规定的运转周期运行，待运转正常后开始测量。
