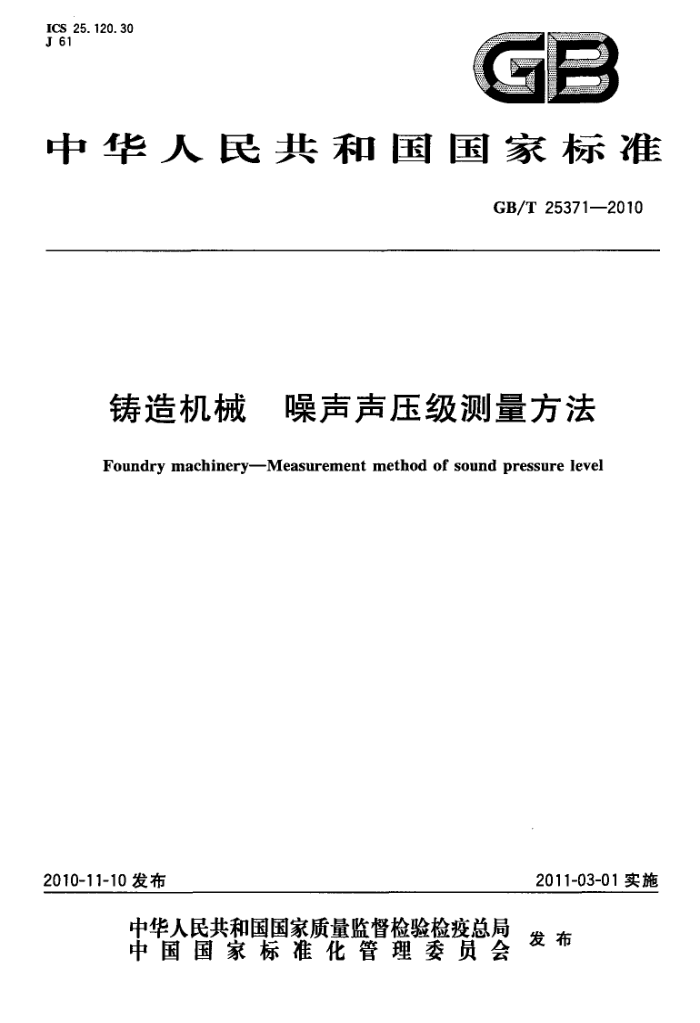

ICS 25.120.30 J 61
L
C
中华人民共和国国家标准
GB/T25371—2010
铸造机械 噪声声压级测量方法
Foundry machinery-Measurement method of sound pressure level
2011-03-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25371—2010
前言
本标准的附录A是规范性附录，附录B、附录C是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186)归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、济南铸造锻压机械研究所、青岛铸造机械集
团公司、青岛青力环保设备有限公司、青岛中智达环保熔炼设备有限公司、青岛双星铸造机械有限公司。
本标准主要起草人：王德志、卢军、孙桂平、昊正涛、于仁先、段金挺、丁仁相
H GB/T25371—2010
要求S/S,≤0.03(即K，≤2.0dB)，如果S/S,>0.03(即K，>2.0dB)，将会引起修正值的误差，此时应将被测的铸造机械移到一个较大的房间或室外进行测量。 5.1.3室外测量时，风速不应超过6m/s(相当于4级风），传声器应使用风罩。
图1
Ks
K,10 lg (1+20 S/S,)
0. 01 图 2
0. 005 S/S,
0.04 0.030. 02
5.2背景噪声要求及背景噪声修正 5.2.1测量应在安静的环境中进行。在整个测量过程中，要求背景噪声的A声级或倍频声压级比被测铸造机运转时相应测得的A声级或倍频带声压级最好低10.0dB以上，至少要低3.0dB，否则应停止测量，设法降低背景噪声后再测。 5.2.2若各测点所测得的铸造机械运转噪声和背景噪声之差在3.0dB10.0dB之间，则所测得的结果需进行背景噪声修正。背景噪声修正值K，按表1求得。
表1背景噪声修正值
单位为分贝
铸造机械运转时测得的声压级与背景噪声声压级之差 应从运转时的声压级测量值中减去的背景噪声修正值K
3. 0
3. 0 4. 0 5.0 6. 0 7.0 8. 0 9. 0 10.0 >10. 0
2. 0
1. 0
0. 5
0
2 GB/T25371-2010
6测置仪器 6.1声级计
使用符合GB/T3785一1983中规定的1型声级计，也可使用与其准确度相当的其他测试仪器。为了减少观测者对测量的影响，声级计或其他测试仪器与传声器之间最好使用延伸电缆或延伸杆。 6.2倍频或1/3倍频程滤波器
使用的倍频和1/3倍频程滤波器应符合GB/T3241规定的要求。 6.3校准用仪器
每次测量前后应使用准确度不低于士0.5dB的活塞发声器或声级校准器对整个测量系统（包括电缆)进行校准。如果测量前后的校准值相差超过1.0dB时，则测量无效。 6.4仪器的检定
所有用于测量和校准的仪器应作定期检定，以保证测量仪器的准确度。声级计和其他测试仪器的检定应符合JJG188的规定。声级校准器的检定应符合JJG176的规定。 7被测铸造机械的安装和运转条件 7.1被测铸造机械应按说明书规定的正常使用情况固定在反射平面上。般平坦的混凝土或无较大裂缝的柏油地面可作为反射平面。如反射面不是地平面，则必须保证反射面物体不会由于振动而辐射影响测量的附加噪声。
注：如果附加噪声的声压级大于被测机械的噪声声压级，或虽小于被测铸造机械的噪声声压级但其差值在10dB以
内，则视为影响测盘。
7.2测量地点应避免反射声的影响，被测铸造机械与除地面以外的其他任何反射物体的距离须在 2.0m以上。如墙壁或反射物体经过了定的声学处理，该距离也可适当缩小。 7.3对于可以在任意高度上吊式安装的铸造机械，安装点距离地面的高度取1.5m。如需利用专用支架，支架应牢固地固定在反射面上，并保证支架体不会由于被测铸造机械的运转而产生影响测量的附加噪声。 7.4被测铸造机械及其辅助装置应在额定使用的压缩空气压力、工作油压或额定转速的实际工况下空运转。根据实际情况（或各方协议)也可选择以下的工作状况，但必须规定条件并在测量报告中详细记录：
a） 在规定的负载下； b）在全负载下； c）在辐射噪声最大的工作状况下； d）在模拟负载的工作状况下。
7.5连续运转的铸造机械应在连续稳定运转正常后开始测量工作。对于非连续运转的铸造机械（如压铸机、射芯机、造型机等），应按产品说明书规定的生产率调整运转周期，待运转正常后开始测量工作。 7.6被测铸造机械所有可移动的可调部件应处于调整范围的中间位置。 7.7被测铸造机械的投人运转的所有运动部件，一般均应处于运动状态。 7.8如辅助装置与主机同时发声且非刚性联接，经预选测试确认不辐射影响测量的噪声（声压级小于主机10.0dB以上），则最好将其移出测点轨迹环绕的范围之外。 7.9随机安装或提供的，并在使用说明书中明确规定的吸声、消音及隔振等元件或装置，应安装在相应位置上。 8测量方法 8.1测点选择 8.1.1测点距离地面的高度一般应取1.5m。在被测铸造机械高度小于1.0m的情况下，测点
3 GB/T253712010
高度取1.0m。 8.1.2测点应在距被测铸造机械周边1.0m所环绕的水平轨迹上选取（参见附录B）。测点数不应少于4点，两相邻测点间的距离一般小于2.0m。为简化被测铸造机械周边形状，可忽略机器上的对噪声测量不会带来较大影响的个别突起物。 8.1.3辅助装置离主机2.0m以上时，应分开各自测量。 8.2校准声级计 8.2.1测量前先校准声级计，检查电源电压。 8.2.2测量后需再次校准声级计，如误差超过6.3的规定，应重新测量。 8.3测量 8.3.1声级计取A计权网络。如需做倍频带声压级测量时，频率计权位置按声级计使用说明书放置，时间计权一律使用“慢”档。声级计的传声器应指向被测铸造机械。 8.3.2在被测铸造机械不运转的情况下，任选测点中的一点，测量其背景噪声的A声级或倍频带声压级。 8.3.3被测铸造机械按7.4的规定稳定运转后，测量每个测点上的A声级或倍频带声压级，对每个测点的测量次数不应少于4次。如某测点测得的最大和最小声压级之差大于2.0dB，需适当增加在该点的测量次数。 8.3.4当在观察时间内声级计表头读数波动幅度不大于士3.0dB时，读表时则取最大和最小示值的平均值为测量值（可不考虑偶然出现的过大或过小值），观察时间不应少于10S。 8.3.5当观察时间内声级计表头读数波动幅度大于或等于士3.0dB，即被测铸造机械辐射非稳态噪声时，应使用积分声级计进行测量，观察时间不应少于10$。 8.3.6对于辐射周期性变化噪声的铸造机械（如射芯机、压铸机、震压造型机等），应使用积分声级计测取等效连续A声级，观察时间不少于机器工作的2个循环周期。也可测量一个周期内的各不同A声级和相应的持续时间，然后计算等效A声级（见附录A）。但考虑测量工作大和影响测量精度原因，本标准建议最好不采用计算方法。仲裁检验时应使用积分声级计。
注：①如不使用积分声级计，为简化测量，每个测点的测量次数可为2次。
②如持续时间很短，不易测量时，可参考该机器的循环周期表或以合理计算出的值做依据。
8.3.7传声器附近1.0m的范围内不应有任何声反射物体，1.0m以外的反射物也不应由于振动而引起明显的噪声（如料斗、铁板等薄壁物体）。测点轨迹环绕的范围内不应有任何声吸收物体。传声器避免直接受压缩空气的影响。 8.3.8测量人员应尽量远离声场，观测者和机器操作者与传声器之间的距离至少在0.5m以上。 8.3.9测量过程中应随时检查被测铸造机械所使用的压缩空气和工作油压，以压力表示值为据，气压波动值不应大于使用压力的3%，液压波动值不应大于使用压力的5%。 9记录方式和数据处理 9.1在测量结果中，应画出被测铸造机械和测点位置简图。必要时画出测量环境简图。并按附录C 中C.1章记录测量时的条件。 9.2将背景噪声和各测点实测值记入附录C中C.1章表格中。 9.3对每个测点中的实测值做算术平均值计算。 9.4 按5.2.2规定进行背景噪声修正。 9.5经背景噪声修正后的各测点的A声级按式(2)计算平均值：
LA=10 lg 1(10;/10 +102/10 +* +10/10)
...(2)
4 GB/T25371—2010
式中：
LA一-平均A声级，单位为分贝［dB(A)](基准值为20uPa)；
L，Lz，,L背景噪声修正后的各测点的A声级，单位为分贝[dB(A)](基准值为20μPa)；
n-测点数。
若各测点经背景噪声修正后的A声级最大差值不超过5.0dB(A)时，可按计算平均LA。 9.6对于非稳态噪声和周期性变化噪声，用积分声级计可直接得到结果，并参照9.39.5规定的方法和顺序分别计算各测点等效连续A声级的平均值L。。如无积分声级计，应将每测点测得的变化的各不同A声级分别按9.3～9.5规定的方法和顺序计算各平均值，然后按附录A的方法确定L。 9.7做倍频带声压级测量时，需将在各典型测点所测得的各频带声压级参照9.3～9.5的方法和顺序分别计算8个倍频带声压级平均值L。 9.8按5.1.2规定进行环境修正，按公式(3)或公式（4)或公式(5)计算A声级LA或等效连续A声级 L或8个倍频带声压级L：
LA=LA-K2（基准值为20μPa) L=L—Kz(基准值为20μPa) L，=L，-Kz（基准值为20μPa)
....(3) *.*(4) ....(5)
9.9测量结果的最后表达形式为：
a）在符合7.4规定的运行条件下，被测铸造机械的A声级LA，dB(A)（基准值为20μPa）。 b）在符合7.4规定的运行条件下，被测铸造机械的等效连续A声级L，dB（A）（基准值为
20μPa），并应记录最大A声级值及持续时间作参考。 c）需做倍频带声压级测量的典型测点的8个倍频带声压级L，dB(A)（基准值为20μuPa）。
10报告内容 10.1 噪声测定的报告形式参见附录C中C.2。 10.2应申明噪声测定是按本标准规定的方法进行的。 10.3应注明被测铸造机械的有关情况：
a）型号、名称、规格、出厂编号、制造日期和制造厂； b）被测铸造机械的额定工况和噪声測定时的实际工况。
10.4报告所测定的结果（A声级，或等效连续A声级，或根据需要测定的8个倍频带声压级）。 10.5测量人员、审核人员、测定报告发出单位及日期。
5 GB/T25371—2010
附录A （规范性附录）
等效连续A声级的确定方法
A.1概述
等效连续A声级的概念是：根据等能量观点，将声场中某一位置上的，在某一段时间内间歇暴露的几个不同A声级，用一个在这段时间内其能量与间歇暴露的不同A声级总能量相等的连续稳态A声级来表示，这个声级就是等效连续A声级。等效连续A声级等于一定时间T内A声级LpA按能量的平均值，A声级按公式（A.1)计算：
Los- = 10 l [] 100. 1pA dT
1
·(A.1)
式中： Le·T——T内A声级单位为分贝[dB(A)](基准值为20μPa);
T 某段总时间： LpA"—声级变化的瞬间值，单位为分贝［dB(A)(基准值为20μPa）。
A.2等效连续A声级的确定方法 A.2.1等效连续A声级可用积分声级计测得，也可用计算方法求得。 A.2.2计算方法按公式（A.2）。
L = 10 lg [Z T; × 100.1,]
(A.2)
式中： L—--等效连续A声级（各测点的平均值），单位为分贝［dB(A)]（基准值为20uPa)； T一某段总时间； △T一一某一A声级的持续时间(各测点的平均值）)； LpAi 某一A声级值（各测点的平均值）,单位为分贝[dB(A)](基准值为20μPa)。
A.2.3利用诺模图，见图A.1。
求法如下： a）在某一时间△T（s或min)内读A声级LAi（均为各测点的平均值），分别标于诺模图的右尺及
左尺。 b) 将左尺上标示的dB(A)与右尺上标示的T相连，在中尺上截得f值。 c）机器工作循环中的每一不同阶段或不稳定噪声的每一时刻都会有各自的f值，将各f值相加
再乘以（480/以”min”计算的采样时间），得到f参正。 d）由中尺右边的f正值即可得到中尺左边所示的等效连续A声级（为各测点的平均值工），（基
准值为20μPa)。
