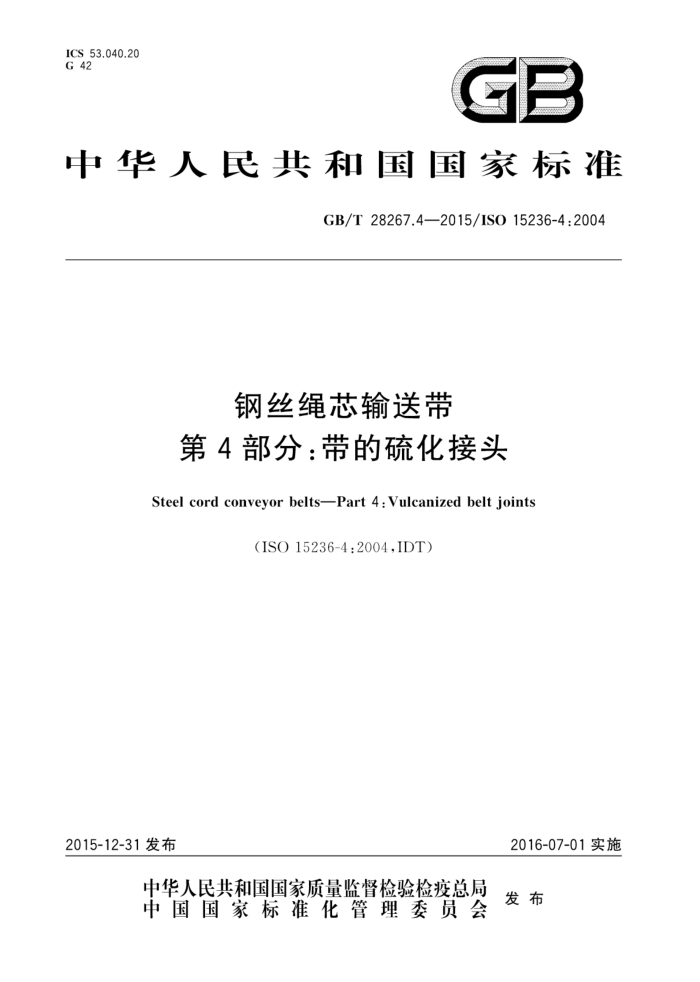

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T28267.4—2015/ISO15236-4:2004
钢丝绳芯输送带第4部分：带的硫化接头
Steel cord conveyor beltsPart 4:Vulcanized belt joints
(ISO15236-4:2004,IDT)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28267.4—2015/ISO15236-4:2004
前言
GB/T28267《钢丝绳芯输送带》分为以下几个部分：
第1部分：普通用途输送带的设计、尺寸和机械要求；第2部分：优选带型；第3部分：井下用输送带的特殊安全要求；第4部分：带的硫化接头。
-
本部分为GB/T28267的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO15236-4：2004《钢丝绳芯输送带 第4部分：带的硫化接头》。 本部分做了下列编辑性修改：
将表2中的"≥6.0”更正为“≤6.0”。 本部分由中国石油和化学工业联合会提出。 本部分由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本部分负责起草单位：浙江双箭橡胶股份有限公司、山西凤凰胶带有限公司、浙江三维橡胶制品股
份有限公司、山东晨光胶带有限公司、沈阳泰丰胶带制造有限公司、充矿集团唐村实业有限公司。
本部分主要起草人：庄炳建、屈文德、张国方、刘生平、王博、孙桂美、
1 GB/T28267.4—2015/ISO15236-4:2004
钢丝绳芯输送带第4部分：带的硫化接头
1范围
GB/T28267的本部分规定了钢丝绳芯输送带硫化接头的设计、尺寸、要求和标志
2 术语和定义
下列术语和定义适用于本文件。
2.1
硫化接头vulcanizedjoint 钢丝绳输送带上的一个区域，该区域是通过将两段带在长度上进行接合并对钢丝绳周围的包覆橡
胶进行硫化而形成的。
3 符号和单位
本部分使用的符号和单位如表1所示。
表1符号和单位
符 号
意 义
单 位 mm N/mm N/mm mm mm mm
d KN K nsd Lp 1. l, n st SG SG min t t min
钢丝绳直径带的拉断强度公称值减少的接头拉断强度钢丝绳末端交错区长度钢丝绳过渡区长度钢丝绳末端对接端面间隙阶梯数目接头部位绳间橡胶厚度接头部位绳间橡胶最小厚度间距带中钢丝绳最小间距
mm mm mm mm
4 接头类型
4.1总则
按照力从接头一边传递到另一边的方式不同，接头类型可分为两种： a） 阶梯式接头在这种接头中，力是通过包覆在钢丝绳周围的橡胶传递的。 b）指形接头
1 GB/T28267.4—2015/ISO15236-4:2004
在这种接头中，力既通过包在钢丝绳周围的橡胶传递，又通过横向增强体传递。采用这种接头的带中必有横向增强体
注1：阶梯式接头可提供最高的动态性能，但需要更多的制作时间，操作者要有丰富的知识并需小心操作。 注2：对这两种接头，橡胶的物理性能，特别是与钢丝绳的粘合，对接头质量是极重要的，
4.2阶梯式接头 4.2.1设计原则
将欲接头的两带端的钢丝绳包覆胶剥去。根据协议规定的接头式样，将各根钢丝绳分别切去不同
长度，使之形成阶梯状。必要时将钢丝绳周围的芯胶也切去。将两带段的端部钢丝绳互相插接。在钢丝绳之间嵌入黏合胶并用覆盖胶覆盖。在钢丝绳层上下两面贴合覆盖层胶料。硫化后的接头可将力从接头的一端传递到另一端，
不同于织物增强体的输送带制作接头时带端通常斜切，钢丝绳芯带制作接头时带端斜切或垂直于带边切割。
接头阶梯数目、接头长度、阶梯长度及接头式样（即钢丝绳的切断顺序）由生产厂家规定或由企业标准或国家标准给出，
除了实践经验，阶梯式接头质量可通过计算橡胶与钢丝绳之间的粘合力或通过静态和动态试验方
法来评估。
4.2.2接头部位的绳间橡胶
填入接头中两边钢丝绳之间的橡胶在胶带工作时发生最大的应变和承受最大的应力，因此，接头部位绳间橡胶最小厚度SGin应符合下式的要求：
SGmi≥1.2+(0.1Xd)
4.2.3 3对接端间隙
被接合两端的对应钢丝绳之间的对接端间隙1，应近于4d但不小于3d。
4.2.4阶梯
虽然允许更高的阶梯数，但接头应做成一阶、二阶、三阶或四阶接头。 根据确定的阶梯数，钢丝绳应在整个带宽上依次切割
4.2.5交错阶梯式接头
交错阶梯式接头的特点是接头中的钢丝绳根数比带本身的钢丝绳根数要多很多。 接头两端的钢丝绳应有一个过渡长度1。，。是钢丝绳直径的一个函数。优选的钢丝绳过渡长度见
表2。过渡长度应不小于钢丝绳直径的16倍。
表 2 钢丝绳过渡长度
单位为毫米
D ≤6.0
I. 100 150 200 250
>6.0~≤8.5 >8.5~≤10.0 >10.0~≤11.5
注：钢丝绳末端错开长度1，最好为50mm。
2 GB/T2826Z.4—2015/ISO15236-4:2004
直切式和斜切式的二阶交错阶梯式接头的一部分如图1所示，
1.
a) 直切式
-
I
b）斜切式
说明：符号意义见表1。
图1二阶交错阶梯式接头（直切式和斜切式）的一部分
4.2.6 普通阶梯式接头 4.2.6.1 带中钢丝绳最小间距
普通阶梯式接头中的钢丝绳根数与带中的钢丝绳根数相同。带的钢丝绳最小间距t按下式计算：
t min= d + SGmir
注：当钢丝绳间距小于1m时，将降低接头质量，更小的间距宜避免 4.2.6.2 接头拉断强度
接头的实际拉断强度KNred可从带接头端相对面间的粘合区数量计算。
3 GB/T28267.4—2015/ISO15236-4:2004
n st
K Nred n st +1 XKN
4.2.6.3 接头钢丝绳布置方式
普通阶梯式接头应为“琴管形接头”或“树冠形接头”，如图2所示。
a) 琴管形接头
b) 树冠形接头
图2 典型的四阶普通阶梯式接头的一部分
4.2.7 横向增强体1)
接头材料上的最大应力会因接合横向增强体而减小，即，使应力更加均衡。横向增强体到覆盖层过渡区的距离应至少为50mm。 4.3 指形接头
制作指形接头时应使用剪刀或类似剪刀工具以便准确地剪断钢丝绳。因此这种接头形式通常只限于钢丝绳直径不大于3.3mm的带。
为了制作指形接头，应除去带两端接头区域的覆盖层和横向增强体。将剩余部分剪成多个三角形试样，形成带有许多指形的带端（两带端的去掉部分和保留部分正好互补），将两带端部位的指形互相对插，在接头部位覆盖浸胶横向增强体和覆盖层并加以硫化（见图3）。
注1：接头区的横向增强体对接头质量是必不可少的指形的长度和宽度应由生产厂家规定或由企业标准或国家标准给出。
1）经计算，琴管形阶梯式接头的应力低于树冠形阶梯式接头。 4
