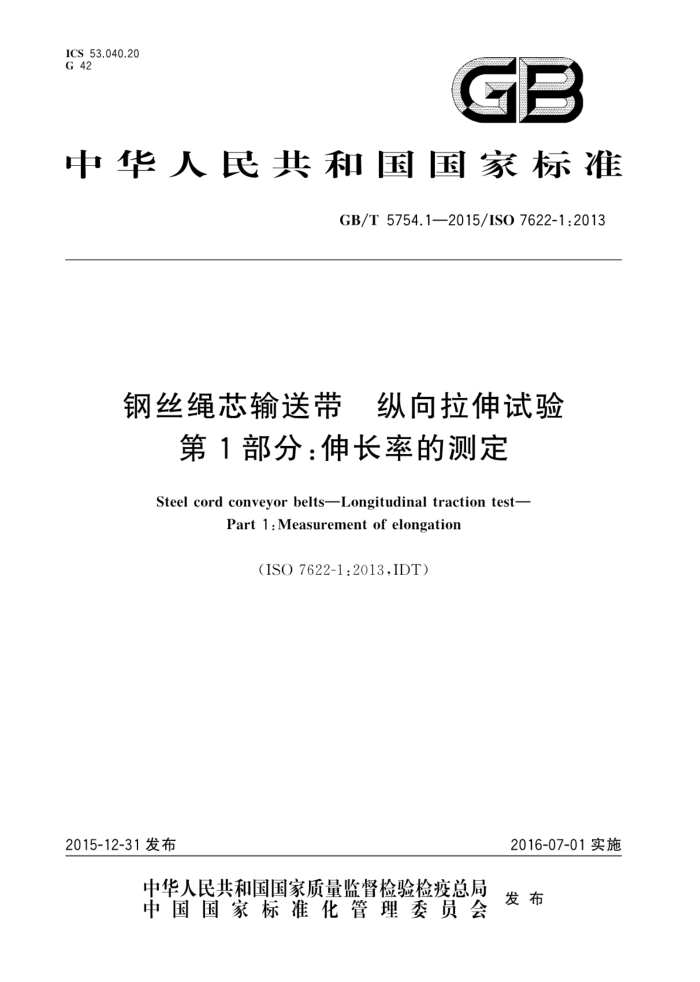

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T5754.1—2015/ISO7622-1:2013
钢丝绳芯输送带 纵向拉伸试验
第1部分：伸长率的测定
Steel cord conveyor belts-Longitudinal traction test-
Part 1:Measurement of elongation
(ISO7622-1:2013.IDT)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T5754.1—2015/ISO7622-1:2013
前言
GB/T5754《钢丝绳芯输送带 纵向拉伸试验》分为两个部分：
第1部分：伸长率的测定；第2部分：拉伸强度的测定。
本部分为GB/T5754的第1部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分使用翻译法等同采用ISO7622-1:2013《钢丝绳芯输送带纵向拉伸试验 第1部分：伸长
率的测定》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T30691一2014输送带试验环境和状态调节时间（ISO18573：2012，IDT）。 本部分由中国石油和化学工业联合会提出。 本部分由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本部分起草单位：青岛新干线技术咨询有限公司、浙江三维橡胶制品股份有限公司、山东中一橡胶
有限公司、保定华月胶带有限公司、青岛科技大学。
本部分主要起草人：辛永录、张国方、郭永县、段成刚、吕桂芹。
1 GB/T 5754.1—2015/IS0 7622-1:2013
引言
GB/T5754本部分描述的试验方法，是采用破坏性试验来检验输送带带芯钢丝绳的伸长性能。由于该试验是破坏性的，所以本试验仅用于发生诉讼事件或没有带芯制造厂家签发的合格证书时。
未经使用的钢丝绳的伸长率与经橡胶包覆过的钢丝绳的伸长率之间存在差别。为此，按本试验方法测定的数值和带芯制造厂家合格证上所示的值可能有差异
Ⅱ GB/T5754.1—2015/ISO7622-1:2013
钢丝绳芯输送带纵向拉伸试验
第1部分：伸长率的测定
1 范围
GB/T5754的本部分规定了钢丝绳芯输送带带芯钢丝绳的伸长率的测定方法。测定时，钢丝绳受
到对应于拉伸强度规定值的10%和60%的张力的作用
本部分仅适用于钢丝绳芯输送带注：拉伸强度的测定方法在GB/T5754.2中规定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO18573输送带试验环境和状态调节时间（Conveyorbelts一Testatmospheresandcondi- tioning periods)
3原理
对取自输送带带芯的钢丝绳进行拉伸试验。采用拉力试验机或类似伸长测定仪测定当拉力对应于拉伸强度规定值的10%和60%时的伸长率。拉力试验机的夹持器移动速度应符合规定并保持恒定
4装置
4.1拉力试验机应符合下列要求：
a） 试验机所能施加的力与试样的强度相适应； b）夹持器移动速度应能调到25mm/min土5mm/min并保持恒定；
夹持器间距可调到不小于250mm。
c）
4.2钢丝绳试样的固定装置应能保证试样在试验期间不滑动
可使用两个直径至少为50mm或10倍于钢丝绳直径d（见图1)的固定槽轮构成上、下固定装置 4.3伸长测定仪精度至少为0.01%。
钢丝绳的伸长率一般很小，故应采用灵敏且精确的伸长测定仪。这样的伸长测定仪在试样方一被
拉断时可能遭到损坏，因此，将测量力的极限定为拉伸强度规定值的60%。
伸长测定仪能适用因绳的扭曲性质导致的旋转是更好的。
4.4记录伸长率随拉力变化的曲线装置，如果有的话。
1 GB/T5754.1—2015/ISO7622-1:2013
50100m
V
od
日图1钢丝绳试样的固定装置
5试样
如下所述制备4个试样（2个S捻向的，2个Z捻向的）： a) 从带上切取长度至少400mm的试样； b) 用刀将钢丝绳层和带的其他部分分开； c) 从试样中部将绳与其他部分分开，并抽出4根钢丝绳，小心不使钢丝绳受到任何拉力； d) 剥除钢丝绳全长度上的或至少两端夹持部位的包覆橡胶，
6程序
应在带制成至少5d后进行4次试验。 除非另有规定，在这种情况下在试验报告中记录实际试验条件，按照ISO18573中的环境B进行试
验，试验温度为23℃士2℃、相对湿度为50%士5%。
按下列要求将钢丝绳两端安装在固定装置上： a) 将试样一端安装在上固定装置： b）将试样另一端安装在下固定装置，对钢丝绳施加一个等于钢丝绳线密度（每米质量）50倍的初
张力（以此确定记录曲线的零点）； c） 使伸长测定仪的两个夹持器之间相距100mm300mm。 启动试验机，使夹持器以25mm/min土5mm/min恒定速度移动。 当拉力达到与钢丝绳数有关的带的拉伸强度最小规定值的10%和60%时，分别记录钢丝绳的伸
长率。
7结果表达
以伸长量与初始长度的百分比表示伸长率。 以拉力达到单根钢丝绳拉伸强度最小规定值的10%和60%时4个测量值的算术平均值作为试验
结果。
试验结果精确到0.1%。
2 GB/T 5754.1—2015/ISO7622-1:2013
8试验报告
试验报告应包括下列内容： a) 提及按GB/T5754本部分（即GB/T5754.1)进行试验； b) 根据第7章，拉力达到单根钢丝绳拉伸强度最小规定值的10%和60%时的伸长率的平均值； c) GB/T5754本部分未规定的操作细节，以及可能影响试验结果的其他事项 中华人民共 和 国
