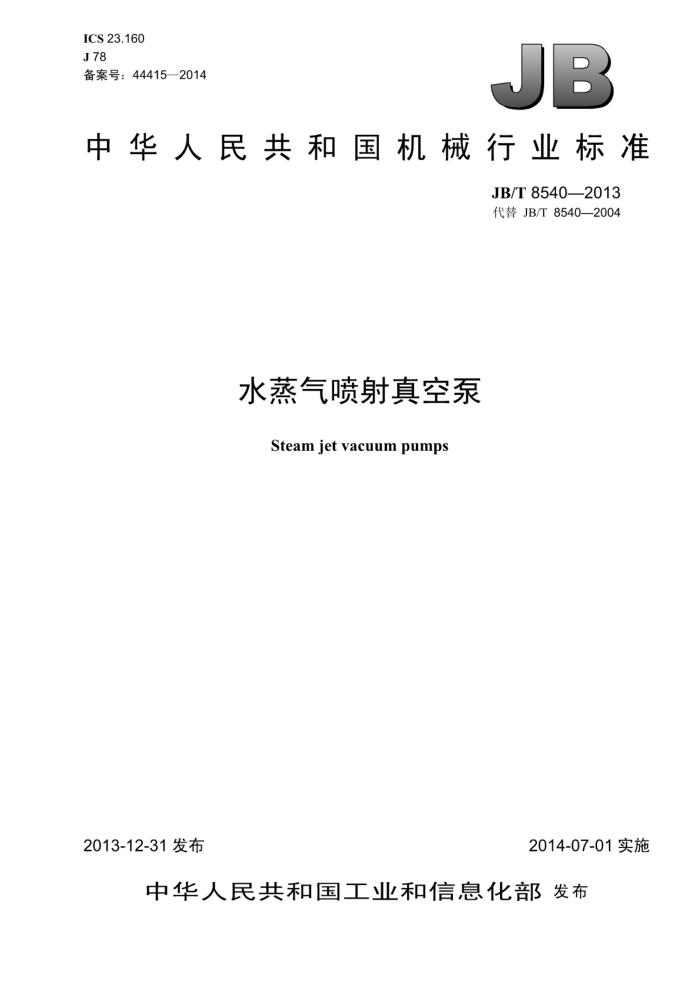

ICS 23.160 J 78 备案号：44415—2014
JB
中华人民共和国机械行业标准
JB/T85402013 代替JB/T8540—2004
水蒸气喷射真空泵
Steam jet vacuum pumps
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8540—2013
目 次
前言 1 范围..
III
规范性引用文件 3 术语和定义.. 4表示方法与基本型式 4.1表示方法. 4.2 基本型式与部件标识 4.3 基本参数 5设计、制造和验收 5.1 总则. 5.2 设计... 5.3 制造. 5.4 检验与验收
2
.
8
10
油漆、包装和运输性能测试. 7.1 概述.. 7.2 测试目的和项目 7.3 测试系统 7.4 测试条件 7.5 测试步骤. 7.6 试验结果 7.7 性能验收附录A（规范性附录）气体流量的计算和换算， A.1 气体流量计算公式 A.2 空气和水蒸气流量换算 A.3其他气体流量换算附录B（规范性附录）流量系数的计算附录C（规范性附录）膨胀系数的计算附录D（规范性附录）混合气体当量流量换算 D.1 平均分子量和平均温度 D.2 20℃当量空气和当量水蒸气图1 水蒸气喷射泵型号表示方法. 图2采用其他真空泵作前级泵的喷射泵型号表示方法，图3A和B类接头焊缝的余高ei和e2. 图4喷射泵测试系统示意图，图5带预冷凝器喷射泵测试系统示意图图6 排气口带冷凝器的喷射泵测试系统示意图图7 测试罩
6 A
12 12 12 13 13 20 .21 22 22 24 .24
..24 .25 .26 28 ,29 29 29 4
6
10 1.3 14 14 15
1 JB/T8540—2013
图8 测试罩图9 空气亚临界流量测量装置图10 空气临界流量测量装置. 图11 水蒸气亚临界流量测量装置，图12 水蒸气临界流量测量装置，图13 椭圆形标准流量喷嘴形状和主要尺寸图14 入口压力测量装置图15 出口压力测量装置图16 连接方式图17 连接方式图18 连接方式三图19 泵抽气性能曲线图A.1 当量换算图表. 图 B.1 流量系数...
15 16 16 16 17 17 18 18 18
1g 19 .22
25 .26
图B.2 空气动力黏度图B.3 水蒸气动力黏度表1 喷射泵的基本型式，表2 采用其他真空泵作前级泵的喷射泵基本型式表3水蒸气喷射泵基本参数.. 表4A和B类接头焊缝的余高ei和e2取值表5椭圆形标准流量喷嘴喉径及公差表6推荐采用的真空测量仪表表7各参数允许波动范围. 表8性能测试报告... 表C.1空气的膨胀系数（K=1.4）表C.2水蒸气的膨胀系数（K=1.3）
27
R
10 17 20 ...20 23 ...28 28
II JB/T8540—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8540一2004《水蒸气喷射真空泵》，与JB/T8540一2004相比主要技术变化如下：
增加了术语和定义内容。对一些术语进行了重新定义（见第3章）。 将标题“型式与基本参数”改为“表示方法与基本型式”，修改了泵的型号表示方法，泵的基本型式将图例改为表格，修改泵的标识方式，修改了喷射器和冷凝器的标识方式，增加了处于抽气系统不同位置的冷凝器编号方法，增加了表示泵安装形式的参数，增加了并联泵的标识方式，增加了用其他真空泵作前级时水蒸气喷射真空泵的表示方法与基本型式（见第4章，2004 年版的第4章）。
一将“技术要求”“抽样与判定方法”“检验规则”的内容修改为“设计、制造和验收”一章。系
统地规定了水蒸气喷射真空泵制造、检验与验收的总体原则，增加对制造商质量管理体系的要求，添加了GB/T19001一2008和TSGZ0004一2007两个新引用标准（见第5章，2004年版的第5 章、第6章和第8章）。 一将标题“试验方法”改为“性能测试”，在其原基础上更新了试验表形式（见第7章，2004年版
的第7章）。 一将“计算公式”内容修改为规范性附录（见附录A，2004年版的7.4）。
删除了“抽样及判定方法”内容（2004年版的第6章）。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准负责起草单位：杭州华达喷射真空设备有限公司。 本标准参加起草单位：合肥工业大学、沈阳真空技术研究所。 本标准主要起草人：杨炼、胡在定、干蜀毅、李春影、王玲玲。 本标准所代替标准的历次版本发布情况为：
ZBJ78007~J78009—1987; -JB/T8540—1997; -JB/T8540—2004。
III JB/T8540—2013
水蒸气喷射真空泵
1范围
本标准规定了水蒸气喷射真空泵的表示方法与基本型式，设计、制造、检验验收的基本规则，标志、 包装、运输要求和性能测试方法。
本标准适用于获得10-3kPa～10-kPa压力、以水蒸气为工作介质的喷射真空泵（以下简称喷射泵或
泵）。
本标准所涉及压力均指绝对压力，除非特别指明。
2规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1~150.4—2011压力容器 GB151—1999 管壳式换热器 GB/T191—2008 包装储运图示标志 GB/T985.1—2008 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T13306—2011 标牌 GB/T13384—2008 机电产品包装通用技术条件 GB/T15386—1994 空冷式换热器 GB16409—1996 板式换热器 GB/T19001—2008 质量管理体系要求 GB/T2624.1~2624.4—2006 5用安装在圆形截面管道中的差压装置测量满管流体流量 JB/T3223—1996 焊接材料质量管理规程 JB/T4711—2003 压力容器涂敷与运输包装 JB/T4751—2003 螺旋板式换热器 JB/T7673—2011 真空技术真空设备型号编制方法 NB/T47014 4承压设备焊接工艺评定 NB/T 47015 压力容器焊接规程 SH/T3119一2000石油化工钢制套管换热器设计规范 TSGZ0004—2007 特种设备制造、安装、改造、维修质量保证体系基本要求 YS/T683一2008压力（差压）变送器现场校准规范
术语和定义
3
下列术语和定义适用于本文件。
3.1
入口压力 inlet pressure 喷射泵吸入口处指定点的压力，单位为千帕（kPa）。
1 JB/T8540—2013
3.2
额定入口压力 rated inletpressure 设计时规定的、正常工作条件下，喷射泵在额定抽气量和额定出口压力状态工作时应能达到的入口
压力，单位为千帕（kPa）。 3.3
出口压力outletpressure 喷射泵排气口指定点的压力，单位为千帕（kPa）。
3.4
额定出口压力 rated outletpressure 设计时规定的、正常工作条件下，泵在额定抽气量和额定入口压力状态工作时应能达到的出口压力，
单位为千帕（kPa）。 3.5
工作蒸汽压力 workingsteampressure 提供给喷射泵工作的水蒸气压力，单位为兆帕（MPa）。
3.6
额定蒸汽压力 steampressurerating 保证喷射泵达到额定工作状态所必需的最低工作蒸汽压力，单位为兆帕（MPa）。
3.7
冷却水压力 coolingwaterpressure 提供给喷射泵工作的冷却水压力，单位为兆帕（MPa）。
3.8
额定冷却水压力 coolingwaterpressurerating 保证喷射泵达到额定工作状态所必需的最低冷却水压力，单位为兆帕（MPa）。
3.9
吸入温度 suctiontemperature 喷射泵吸入口前指定点的被抽气体温度，单位为摄氏度（℃）。
3.10
工作蒸汽温度 workingsteamtemperature 提供喷射泵工作的水蒸气温度，单位为摄氏度（℃）。
3.11
动力蒸汽温度 motive steam temperature 设计时规定的，泵达到额定抽气量和额定入口压力时所要求的工作蒸汽温度，单位为摄氏度（℃）。
3.12
额定蒸汽温度 steam temperature rating 保证泵达到额定工作状态所需要的最低工作蒸汽温度，单位为摄氏度（℃）。
3.13
冷却水温度 coolingwatertemperature 提供喷射泵工作的冷却水进口温度，单位为摄氏度（℃）。
3.14
额定冷却水温度 coolingwatertemperaturerating 保证喷射泵达到额定工作状态所许可的最高冷却水温度，单位为摄氏度（℃）。
3.15
抽气量throughput 单位时间内通过喷射泵吸入口、被泵抽除的气体质量流量，单位为千克每小时（kg/h）。
2 JB/T8540—2013
3.16
额定抽气量throughputrating 设计时规定的，正常工作条件下，泵在额定入口压力和额定出口压力状态工作时应能达到的抽气量，
以当量空气量与当量水蒸气量之和标称，单位为千克每小时（kg/h）。 3.17
稳定工作状态 stableworkingstate 泵的入口压力不发生剧烈波动的工作状态。
3.18
额定工作状态 ratedworkingstate 正常工作条件下，泵的入口压力、出口压力、抽气量都满足额定要求的稳定工作状态。
3.19
蒸汽耗量totalsteamconsumption 单位时间通过喷射泵全部喷嘴的工作蒸汽总质量流量，单位为千克每小时（kg/h）。
3.20
额定蒸汽耗量 total steamconsumptionrating 设计规定的、保证喷射泵达到额定工作状态所需要的最大蒸汽耗量，单位为千克每小时（kg/h）。
3.21
冷却水量coolingwaterthroughput 单位时间流经喷射泵的冷却水总体积流量，单位为立方米每小时（m"/h）。
3.22
额定冷却水量ratedcoolingwaterthroughput 设计规定的、保证喷射泵达到额定工作状态所需要的最大冷却水量，单位为立方米每小时（m"/h）
3.23
当量空气量 equivalentair 20℃空气的质量流量。对非20℃的空气或其他不凝性气体，可按其相对分子量和温度折算成20℃
空气的质量流量。 3.24
当量水蒸气量equivalentsteam 20℃水蒸气的质量流量。对非20℃的水蒸气或其他可凝性气体，可按其相对分子量和温度折算成
20℃水蒸气的质量流量。 3.25
临界流criticalflow 喷嘴下游压力与上游压力的比值小于临界值时，通过喷嘴流体的流动状态。标准状态下，空气的临
界值为0.5283，水蒸气临界值为0.5457。 3.26
亚临界流subcriticalflow 喷嘴下游压力与上游压力的比值大于临界值时，通过喷嘴流体的流动状态。
3.27
临界流量criticalflowrate 流体以临界流动状态通过喷嘴时的质量流量，单位为干克每小时（kg/h）。
3.28
亚临界流量 subcriticalflowrate 流体以亚临界流动状态通过喷嘴时的质量流量，单位为千克每小时（kg/h）。
3 JB/T8540—2013
4表示方法与基本型式
4.1表示方法
水蒸气喷射泵型号表示方法应符合JB/T7673一2011的要求，如图1所示。
P
喷射泵安装形式冷凝器型式额定蒸汽压力额定入口压力额定抽气量一不凝性气体量水蒸气喷射泵级数
说明：级数一一一般从1到7，用阿拉伯数字1～7来表示，1级则数字省略。它表示以串联方式连接的喷射器级数水蒸气喷射泵——代号为P。 不凝性气体量一一喷射泵可抽除的当量空气量，单位为千克每小时（kg/h）额定抽气量一一等于不凝性气体量和可凝性气体量之和。可凝性气体量即当量水蒸气量，单位为千克每小时（kg/h)。 额定入口压力——单位为千帕（kPa)。 额定蒸汽压力一一单位为兆帕（MPa）。 冷凝器型式一一直冷式冷凝器，代号为“Z”；间冷式冷凝器，代号为“J”；不带冷凝器则此项省略。 喷射泵安装形式一一高架式安装，代号为“G”；低架式安装，代号为“D”。 示例：3P40/50-0.63/0.6-ZG表示，带直冷式冷凝器的3级水蒸气喷射泵，高架式安装，额定蒸汽压力为0.6MPa，
当额定入口压力为0.63kPa时，额定抽气量为50kg/h，其中：当量空气量为40kg/h，当量水蒸气量为10kg/h。
图1水蒸气喷射泵型号表示方法
4.2基本型式与部件标识
喷射泵由单级或多级水蒸气喷射器（以下简称喷射器）串联、并联组成，可以根据需要配置冷凝器。 喷射器由吸入室、文丘里管和拉瓦尔喷嘴按一定方式组合而成。直接排向大气或通过冷凝器排向大
气的喷射器是恒背压喷射器。最简单的喷射泵只有一个恒背压喷射器。
冷凝器按其所处位置分为预冷凝器、级间冷凝器和消声冷凝器。预冷凝器位于泵的吸入侧，作用是冷凝被抽气体：级间冷凝器位于两级喷射器之间，其作用是冷凝后级喷射器的排出气体；消声冷凝器位于泵排气侧，起冷凝和消声作用。
表1列出了喷射泵的基本型式。基于表1中基本型式，对各级喷射器和各级冷凝器的标识作出如下统一的规定：
a）喷射器标识说明：每级喷射器根据其在泵中所处位置，以一个相应的英文字母进行标识；恒背
压喷射器以字母乙表示，其余级则按倒序标识。同级并联的喷射器标识字母相同，以阿拉伯数字下标区分，例如：若Z级有三个喷射器并联，则分别以Z1、Z2、Z3标识。
b）冷凝器标识说明：预冷凝器以字母y与其前级喷射器标识字母组合进行标识，例如：X喷射器
的预冷凝器，其标识为yX；级间冷凝器以字母j与其后级喷射器标识字母组合进行标识，例如：冷凝Y喷射器挂出气体的级间冷凝器以字母Y标识：消声冷凝器以两个字母xs标识，
4
