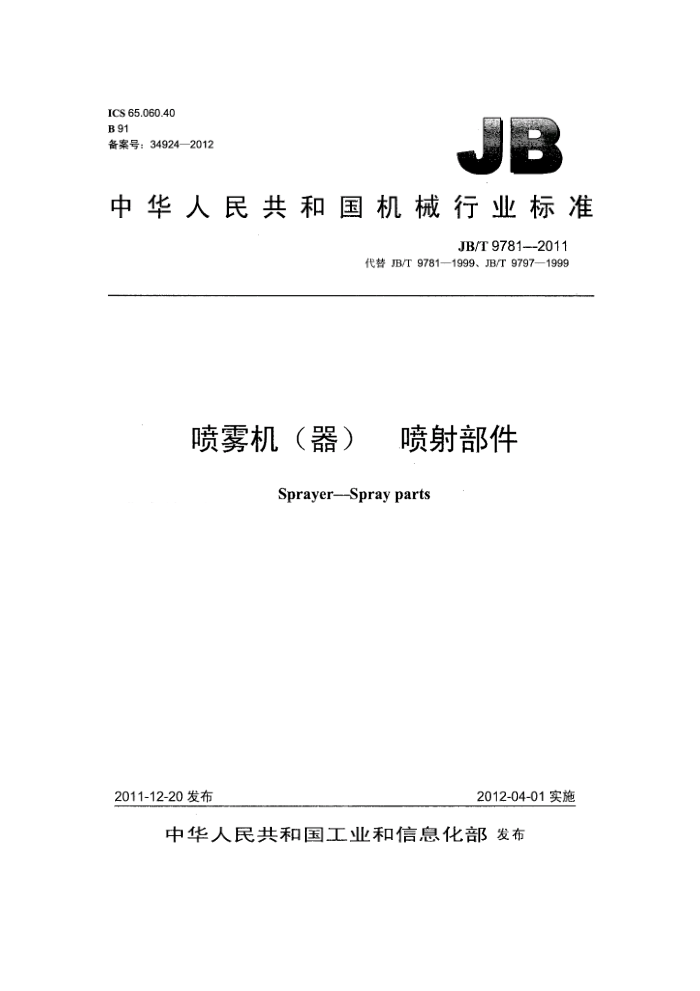

ICS 65.060.40 B 91 备案号：34924—2012
中华人民共和国机械行业标准
JB/T 9781---2011
代替 JB/T 9781—1999、JB/T 9797—1999
喷雾机（器） 喷射部件
Sprayer---Spray parts
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JB/T 9781--2011
目 次
前言范围
1 2 3 4 要求.
规范性引用文件术语和定义，
4.1 通用要求， 4.2 喷头、喷枪， 4.3 手持喷杆 4.4·截流阀 4.5 过滤装置 4.6 喷雾软管组件. 4.7 密封件. 5试验方法， /喷射部件耐压试验SSW. 5.2 喷头或喷枪的喷雾量测定 5.3 喷雾角测定 5.4 喷杆扭力试验 5.5 撤压式截流阀耐久性试验 5.6 密封件耐腐蚀试验 5.7 喷枪水平射程的测定 6检验规则.
标志、包装、运输与贮存
7
7.1 标志 7.2 包装. 7.3 运输与贮存 JB/T 9781—2011
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T9781—1999《机动喷雾机喷射部件》和JB/T9797—1999《喷雾器 喷射部件》，
与JB/T9781-1999和JB/T9797—1999相比主要技术变化如下：
将两个标准合并为一个标准，名称改为“喷雾机（器） 喷射部件” 修改了标准的适用范围；增加了第3章“术语和定义”；重新确认了引用标准的有效性并做了调整；删除了产品分类内容；修改了技术要求，提高了喷头喷雾量偏差和喷雾角偏差；删除了附录A。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准负责起草单位：国家植保机械质量监督检验中心、中国农业机械化科学研究院、台州市超达
工具有限公司、台州信溢农业机械有限公司、华辉动力机械（南通）有限公司、台州路桥奇勇塑料厂、 台州市黄岩天文模具有限公司、山东卫土植保机械有限公司。
本标准主要起草人：刘燕、谭本垠、陈俊宝、严荷荣、张超、陈健、金仁根。 本标准代替了JB/T9781-1999和JB/T9797—1999 JB/T9781所代替标准的历次版本发布情况为：
-NJ194196—1980; JB/T 9781-—1999。
JB/T9797所代替标准的历次版本发布情况为：
-NJ129—1975; ZB B91 .005~B91 006-1987; ZB B91 016—1989: JB/T 9797--1999。
II JB/T 9781—2011
喷雾机（器） 喷射部件
1范围
本标准规定了喷雾机（器）喷射部件的技术要求、试验方法、检验规则以及标志、包装、运输与贮
存。
本标准适用于农业、林业及卫生防疫用的液力喷雾机（器）的喷射部件。 本标准不适用于喷杆喷雾机的喷射部件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB10395.6农林拖拉机和机械安全技术要求第6部分：植物保护机械 GB/T20084植物保护机械喷雾机连接螺纹 GB/T20085植物保护机械词汇 HG/T3043，农业喷雾用橡胶软管
J贝cx.spsp.gov.cn
阳
3 “术语和定义
GB/T20085界定的以及下列术语和定义适用于本文件。
3.1
喷射部件 sprayer-spray parts 喷雾机（器）上由软管组件、截流阀、喷杆组件、喷头组件或喷枪等构成的喷洒系统。
4.要求 4.1通用要求 4.1.1喷射部件应按经规定程序批准的图样与技术文件制造。 4.1.2喷射部件在工作压力下喷雾时，雾流应连续均匀，各零部件及连接处不允许有渗漏现象。 4.1.3喷射部件须进行水压密封试验，在最高T作压力1.5倍的试验压力下（但不低于1.0MPa），保持1min，各零部件及连接处不允许出现明显的变形、破裂和渗漏现象。 4.1.4喷射部件的连接螺纹应符合GB/T20084的规定。 4.1.5与药液接触的零部件，其材料应能耐药液腐蚀，不得有生锈、溶胀、变形等现象。 4.1.6喷射部件外观质量：
a）塑料件应外形完整，表面整洁，塑化均勾，无冷隔、缩孔、气泡、飞边及穿透性杂质存在。 b）焊接件焊接部位应平整，焊缝均勾，不允许有裂纹、烧穿、漏焊等影响结构强度的缺陷。 c）金属件表面应光洁，色彩均勾，无油漆剥落、流挂、皱皮等现象，无碰、划伤、毛刺等缺陷；
镀锌、镀铬、发蓝表面处理零件，其处理表面应色泽均匀、色彩鲜明、附着牢固，不应有烧伤、 起泡等缺陷。
4.2喷头、喷枪 4.2.1喷头、喷枪在工作压力下喷雾时雾流应连续均匀、雾形完整，无明显的粗大流束和滴漏。 4.2.2喷头喷雾量、喷雾角应符合产品标准或企业明示值的要求，在规定的工作压力下，喷头喷雾量偏差应不大于额定喷量的士8%，喷雾角偏差应不大于土8°。
1 JB/T 9781—2011
4.2.3喷枪喷雾量、水平射程应符合产品标准或企业明示值的要求，在规定的工作压力下，喷枪喷雾量偏差应不大于额定喷量的土8%。
注：对于可调式喷枪指能达到的最大水平射程。 4.3手持喷杆 4.3.1金属喷杆焊接在12N·m扭矩作用下不应脱焊、扭曲或断裂，非金属喷杆嵌件在8N·m扭矩作用下不应断裂、松动。 4.3.2喷杆总长度应不小于600mm 4.4截流阀 4.4.1截流阀应能满足连续喷雾、断续喷雾及快速断流的要求。 4.4.2水压密封试验时截流阀在“全开”和“全关”状态下都不应出现泄漏现象，对于直通式截流阀（旋塞阀和球阀）密封试验时在“全开”和“全关”位置经30s试验后，应再旋转180°也经30s应无渗漏。 4.4.3压式截流阀在松开手柄时应关闭并能锁定，在开通的位置下不应被自动锁定。 4.4.4撤压式截流阀无故障撤压次数应不少于5×10次。 4.5过滤装置 4.5.1喷射部件应配有过滤装置，过滤装置应便于清洗和更换。 4.5.2末级过滤网尺寸应不大于0.7mm（方形过滤孔为对角线长），并保证畅通。 4.6喷雾软管组件 4.6.1喷雾橡胶软管的性能应符合HG/T3043规定的要求。 4.6.2 喷雾软管的标志应符合 GB 10395.6 规定的要求。 4.6.3喷雾软管与软管接头应连接可靠，转动件（如胶管螺母）应能轻松转动，无卡涩现象，在正常工作时不得松脱或泄漏。 4.7密封件
密封件应密封可靠，并具有良好的耐腐蚀性能，按5.6的耐腐蚀浸泡试验后，装回原处，应能满足 4.1.2的要求。 5试验方法 5.1喷射部件耐压试验
将喷射部件组装好，分别关闭和打开截流阀，封闭喷头的喷孔，并将喷雾软管与水压试验台相连，起动试验台，缓慢升压至规定的试验压力，保持1min，观察有无渗漏、破裂等现象。 5.2喷头或喷枪的喷雾量测定
在喷头试验台上测定。在额定工作压力下，用容器收集喷雾液并测量其体积，测定三次，取其平均值，再根据额定喷雾量计算喷头喷雾量偏差。
喷枪喷雾量在额定工作压力下测定。压力表安装在靠近喷枪末端的位置，用容器收集喷雾液并测量其体积，测定三次，取其平均值，再根据额定喷雾量计算喷枪喷雾量偏差。 5.3喷雾角测定
将喷头安装在喷头试验台上，在额定工作压力下喷雾，可以在下述三种测试方法中任选一种测定喷雾角，也可用其他方法测量：
a）用量角器直接测量明显的雾流外缘的夹角； b）用摄影方法拍下雾流的正投影，然后在照片上用量角器测量出喷雾角； c）在喷头试验台上，量出喷洒幅宽和喷头高度，再计算出喷雾角。
5.4喷杆扭力试验
将喷杆装夹在扭力试验台上，对焊接件或嵌件按照规定的扭矩加载，观察5s，检查焊接处或嵌件
