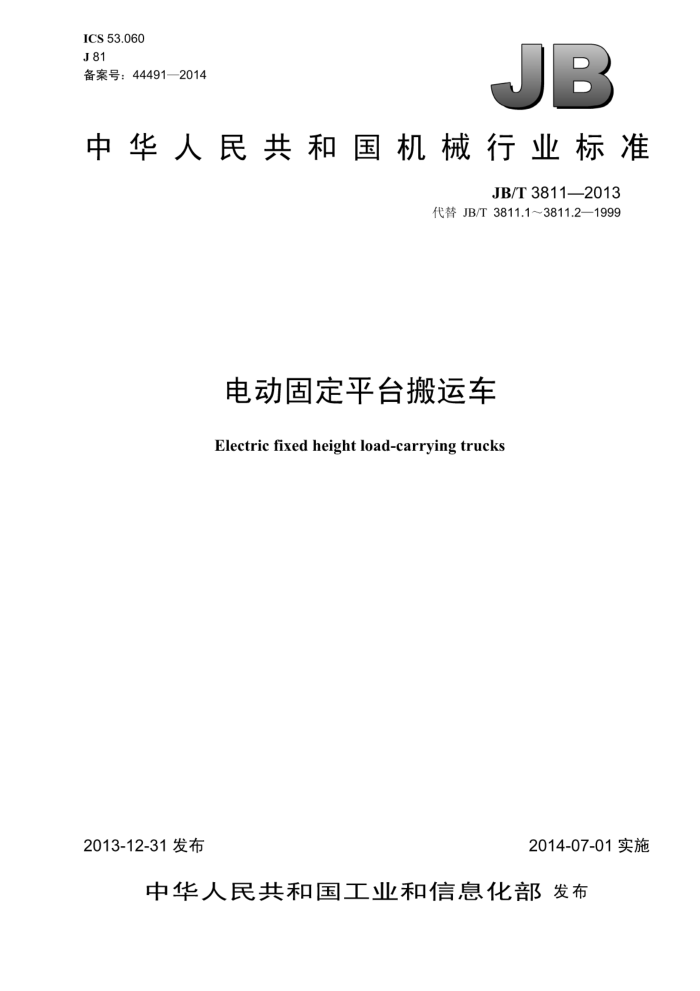

ICS 53.060 J81 备案号：44491—2014
JB
中华人民共和国机械行业标准
JB/T38112013
代替JB/T3811.1~3811.2—1999
电动固定平台搬运车
Electric fixed height load-carrying trucks
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T3811—2013
目 次
前言 1 范围.
规范性引用文件基本参数.
2 3
4要求..
4.1 基本要求..…. 4.2 使用性能.. 4.3 安全、环保要求. 5试验方法.. 5.1 般试验条件 5.2 外部尺寸测定.. 5.3 质量参数测定 5.4 最大运行速度测定 5.5 最小转弯半径测定 5.6 转向操纵力测定， 5.7 方向盘空行程转角测定， 5.8 爬坡试验 5.9 制动性能试验 5.10 噪声试验 5.11 绝缘性能试验 5.12 强化试验， 5.13 工业性试验.
+.........................+..
-...............-.....
F
检验规则..
6
6.1 出厂检验.. 6.2 型式试验.. 标志、包装、运输和贮存 7.1 标志 7.2 包装. 7.3运输. 7.4 贮存图1 搬运车外形图. 表1 搬运车的基本参数表2 搬运车主要结构尺寸的制造要求表3搬运车主要技术性能参数的要求表4强化试验后搬运车主要性能指标变化表5 搬运车检验项目
h
2
7
....
............... :
DO X
I JB/T3811—2013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T3811.1一1999《固定平台搬运车基本参数》和JB/T3811.2一1999《固定平台搬运
车技术条件》，与JB/T3811.1一1999和JB/T3811.2一1999相比主要技术变化如下：
修改标准的名称为《电动固定平台搬运车》：适用范围去除吨位限值，改为“以蓄电池为动力源的电动固定平台搬运车，其他动力源的搬运车可参照使用”（见第1章，JB/T3811.1一1999的第1章）；删除了型号标记（JB/T3811.1—1999的第2章）；增加了额定载重量和载货平台尺寸基本参数系列（见第3章，JB/T3811.1一1999的第3、4章）；增加了主要结构尺寸的制造要求（见4.1.1）； -增加了主要技术性能参数的要求（见4.1.2）：删除了发动机设计功率要求和30min工作制，增加了电动机绝缘等级要求（见4.1.3，JB/T 3811.2—1999的3.2）； -增加了额定电压要求（见4.1.4，JB/T3811.1一1999的第5章）；修改了制动器的性能要求，直接弓[用国家标准（见4.1.5，JB/T3811.2- 2—1999的3.4）；修改了电气要求（见4.1.7，JB/T3811.2一1999的3.6）修改了照明和信号装置要求（见4.1.8，JB/T3811.2一1999的3.8）；修改了油漆要求（见4.1.9，JB/T3811.2—1999的3.12）；修改了工业性试验要求条款，增加了强化试验要求（见4.2.2，JB/T3811.2一1999的3.17）；增加了强化试验后性能复测要求（见4.2.3）；增加了总电源应有钥匙开关装置的要求（见4.3.1）：增加了液压系统应装备安全阀的要求（见4.3.2）；增加了软管、硬管和连接件应能承受的压力的要求（见4.3.3）；修改了蓄电池的绝缘电阻和其余电气设备绝缘电阻的要求（见4.3.4，JB/T3811.2一1999的3.6）；修改了蓄电池金属盖板与蓄电池带电部分之间空间的高度要求（见4.3.5，JB/T3811.2一1999 的3.7）；增加了乘驾式车辆应安装倒车警示装置的要求（见4.3.7）；增加了车辆应有电源紧急断开装置和过电流保护装置的要求（见4.3.8）；
一增加了车辆应安装自动断开电气主回路装置的要求（见4.3.9）；
修改了噪声的测量位置要求（见4.3.10，JB/T3811.2一1999的3.9）； -增加了安全带的要求（见4.3.11）； -增加了基本安全要求（见4.3.12）；删除了无载自由滑行距离的要求（JB/T3811.2一1999的3.5）；删除了传动系统的要求（JB/T3811.2一1999的3.11）；删除了踏板布置的要求（JB/T3811.2一1999的3.14）；删除了脚操纵的制动装置的要求（JB/T3811.2一1999的3.15）；删除了保养期要求（JB/T3811.2—1999的3.16）；增加了一般试验条件（见5.1）；修改了外部尺寸的测定和性能参数的测定方法（见5.2、5.3，JB/T3811.2一1999的4.2）；
II JB/T3811—2013
修改了制动性能试验方法（见5.9，JB/T3811.2一1999的4.7、4.8）；删除了滑行试验方法（JB/T3811.2—一1999的4.10）；修改了噪声试验方法（见5.10，JB/T3811.2一1999的4.11）；增加了绝缘性能试验方法（见5.11）；增加了强化试验方法（见5.12）；修改了检验规则（见第6章，JB/T3811.2一1999的第5章）；
一
修改了车辆的标志、包装、运输和贮存要求（见第7章，JB/T3811.2一1999的第6章）。 本标准由中国机械工业联合会提出。 本标准由全国工业车辆标准化技术委员会（SAC/TC332）归口。 本标准负责起草单位：安徽合力股份有限公司、北京起重运输机械设计研究院、国家起重运输机械
质量技术监督检验中心。
本标准参加起草单位：安徽江淮银联重型工程机械有限公司。 本标准主要起草人：王英、王墨洋、游骏、陶佳红。 本标准所代替标准的历次版本发布情况为：
JB/T3811.1—1984，JB/T3811.1—1999; JB/T3811.2—1984，JB/T3811.2—1999。
III JB/T3811—2013
电动固定平台搬运车
1范围
本标准规定了电动固定平台搬运车的基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以蓄电池为动力源的电动固定平台搬运车（以下简称“搬运车”），其他动力源的搬运车可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB4785 汽车及挂车外部照明和光信号装置的安装规定 GB/T 9286- —1998色漆和清漆漆膜的划格试验 GB10827 机动工业车辆安全规范 GB/T13306标牌 GB/T18849 机动工业车辆制动器性能和零件强度 GB/T26948.1 工业车辆驾驶员约束系统技术要求及试验方法第1部分：腰部安全带 GB/T 27544 工业车辆电气要求 JB/T33002010 平衡重式叉车整机试验方法
3基本参数
搬运车的基本参数应优先选用表1规定的数值。
表1 搬运车的基本参数
500～5000，以500为间隔：5000～10000，以1000为间隔：10000以上，以5000 为间隔
额定载重量kg
载货平台 长Lmm 900,1250,1400,1470,1600,1800,1830,2000,2240,2500,26002800,
3200,4000,4200,4350,5000
尺寸
宽WI mm 600,710, 730, ，800,900，1000,1120，1250,1400，1500,1600,2050,2400
4　要求
4.1基本要求 4.1.1搬运车主要结构尺寸（以坐驾式搬运车为例，见图1）的制造要求应符合表2的规定。 JB/T3811—2013
中
图1搬运车外形图
表2搬运车主要结构尺寸的制造要求
参数长度L 宽度W 高度H
要求 L± （L)1% W±（W)1% H±（H)1% L±（L）1% Wi±（W)1% L2±（L2）1% W2±（W2）2% Ws±（Ws)2% ≥(H) 95%
长Li 宽W
载货平台尺寸
轴距L2
前轮W2 后轮W
轮距
最小离地间隙H
接近角α1 离去角α2 后悬距L3
≥α1 ≥α2
L±（L）3%
2 JB/T3811—2013
4.1.2搬运车主要技术性能参数的要求应符合表3的规定
表3搬运车主要技术性能参数的要求
要求 V±（）10% ±（） 10% ≤(r) 105%
参 数
无载满载
最大运行速度
最小转弯半径”
满载最大爬坡度am
≥am Go±（Go）3%
自重Go
4.1.3搬运车用牵引电动机应采用S260min工作制，电动机的绝缘等级不应低于F级。 4.1.4搬运车用蓄电池的额定电压应符合GB/T156的规定。 4.1.5搬运车用制动器的性能应符合GB/T18849的规定。 4.1.6搬运车尾部应装有安全可靠的牵引装置。 4.1.7搬运车电气控制系统应符合GB/T27544的要求。 4.1.8搬运车用照明和信号装置应符合GB10827并应参照GB4785的有关规定（至少应包括前照灯、 制动灯、转向灯）。 4.1.9搬运车外露表面应光洁、美观，油漆应均匀，不应有裂纹、起皮、堆积、起泡等缺陷。漆膜附着力应为GB/T9286一1998中的2级质量要求。 4.2使用性能 4.2.1搬运车转向应灵活可靠。车辆满载直行时的转向操纵力不应超过50N。方向盘的最大操纵力不应超过100N。方向盘空行程转角不应大于20°。当搬运车以最大速度直线运行时，不应出现肉眼可见的蛇行现象。 4.2.2搬运车应通过工业性试验或强化试验。工业性试验时间为500h，强化试验时间为120h。搬运车经500h工业性试验，平均故障间隔时间不应少于100h。搬运车经120h强化试验（0.5倍载荷100h 强化试验和满载20h强化试验），平均无故障工作时间不应少于50h，有效度不应小于85%。 4.2.3搬运车经强化试验后，主要性能指标的变化值应符合表4的要求。
表4强化试验后搬运车主要性能指标变化
试验后复测值的允差
性能指标名称满载运行速度变化值最大爬坡速度变化值
试验前测量值
i
±2 km/h ± 1 km/h
4.3安全、环保要求 4.3.1搬运车总电源应有钥匙开关装置。 4.3.2搬运车液压系统应装备有防止过载的安全阀。 4.3.3搬运车用软管、硬管和连接件应能承受液压回路3倍的额定工作压力1min而不破裂且无异常现象。 4.3.4搬运车用蓄电池的绝缘电阻不应小于50Q乘以蓄电池组额定电压数值，其余电气设备的绝缘电阻不应小于1kQ乘以蓄电池组额定电压数值。 4.3.5搬运车上蓄电池金属盖板与蓄电池带电部分之间应有30mm以上的空间。如盖板和带电部分之间具有绝缘层时，则其间隙至少要有10mm。绝缘层应牢固。
3 JB/T3811—2013
4.3.6搬运车应装有牵弓蓄电池欠压警示装置。 4.3.7乘驾式搬运车应装有能发出清晰声音的倒车警示装置。 4.3.8搬运车总电源应设有驾驶员在正常操作位置随手可及的紧急断电装置。电动机控制电路应装有过电流保护装置。 4.3.9搬运车应装有当驾驶员离开车辆时能自动断开电气主回路的装置。 4.3.10搬运车驾驶员位置上的噪声声压级不应大于75dB（A）。 4.3.11 搬运车座椅应装有符合GB/T26948.1要求的安全带。 4.3.12 搬运车的其他安全要求应符合GB10827的规定。
5试验方法
5.1一般试验条件 5.1.1搬运车进行试验之前，应具备正常的技术状态，以保证试验结果的正确性；同时为保证安全及试验顺利进行，应消除各种隐患，避免发生意外事故。 5.1.2试验前应按规定加足润滑油、液压油等。 5.1.3牵引蓄电池应处于全充满状态，电解液密度、电解液液面高度应符合使用维护说明书的要求。 5.1.4搬运车轮胎应符合如下规定：
a）无载状态下，充气轮胎气压应符合规定数值。充气气压误差为轮胎规定充气气压的土10% b）实心轮胎应符合该车技术条件或有关技术条件的规定，前桥及后桥同一个桥上两个轮胎之间的
硬度差不超过邵氏硬度5HA。
5.1.5在整个试验期间，搬运车应根据使用维护说明书进行技术保养和维修，不得任意调整、更换、 保养和维修。保养、维修工作情况应做详细记录。 5.1.6试验环境应符合下列条件：
a）环境温度为-5℃～40℃； b）风速不超过5m/s； c）空气相对湿度不大于90%； d）海拔不应大于1000m。
5.1.7试验场地应符合如下规定：
a）试验场地表面应为平整、干燥、清洁的混凝土地面，坡度不大于0.5%： b）直线试验跑道应为平整、干燥、清洁的混凝土或沥青地面，跑道长度不小于200m，宽度不小
于5m，纵向坡度不大于0.5%。
5.1.8试验时驾驶员体重按90kg计算，不够时可用配重补偿 5.2外部尺寸测定
搬运车外部尺寸的测定应按JB/T3300一2010中6.1.1的规定。 测量项目：搬运车长、宽、高、载货平台尺寸、轴距、前/后轮距、最小离地间隙、接近角、离去
角、后悬距。 5.3质量参数测定
搬运车自重、桥荷、质心位置的测定应按JB/T3300一2010中6.2的规定。 5.4最大运行速度测定
搬运车最大运行速度的测定应按JB/T3300一2010中10.5的规定。
4
