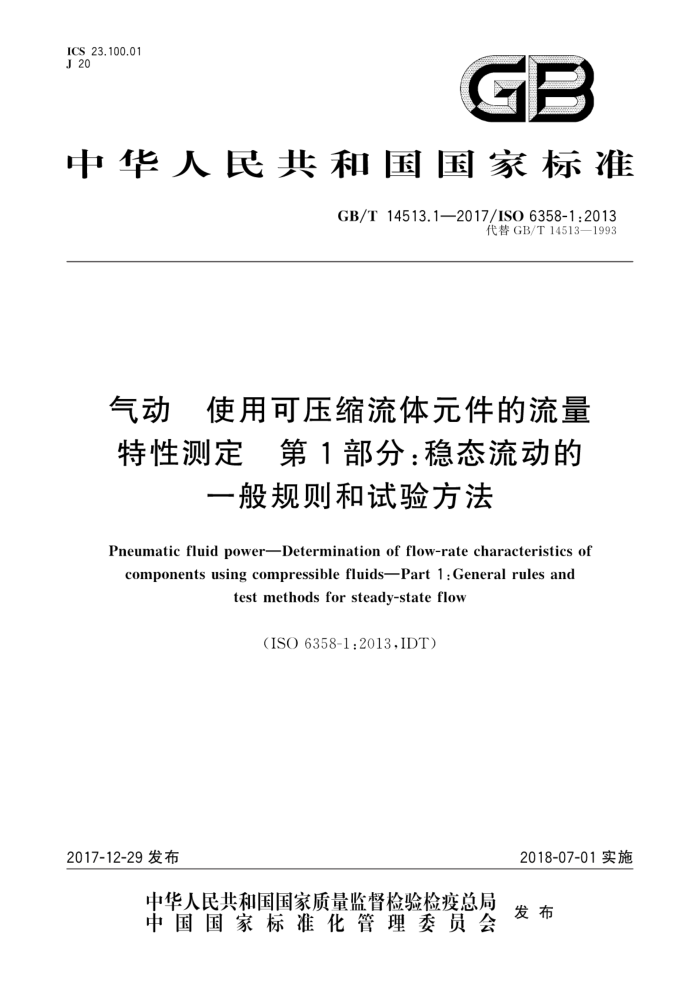

ICS 23.100.01 J 20
GB
中华人民共和国国家标准
GB/T14513.1—2017/ISO6358-1:2013
代替GB/T14513—1993
气动 使用可压缩流体元件的流量特性测定 第1部分：稳态流动的
一般规则和试验方法
Pneumatic fluid powerDetermination of flow-rate characteristics of
components usingcompressiblefluidsPart1:Generalrulesand
test methods for steady-state flow
(ISO6358-1:2013,IDT)
2018-07-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14513.1—2017/ISO 6358-1:2013
目 次
前言引言
I
范围规范性引用文件
3 术语和定义
符号和单位测试设备测试程序· 测试结果表达标注说明（引用本部分附录A（规范性附录） 可供选择的测试程序附录B（资料性附录） 流量计标定附录C（资料性附录） 测量不确定度评定附录D（资料性附录） 试验结果中误差的观察附录E（资料性附录） 流量特性的公式和图形表达附录F（资料性附录） 实际使用单位.. 附录G（资料性附录） 商业用气动元件测试结果的表达附录H（资料性附录） 采用MiscrosoftExcel中求解器函数通过最小二乘法计算临界背压比b
5
6
12
16
16 17
19
20
24
31
35
St
和亚声速指数m
4.3
参考文献
42 GB/T14513.1—2017/ISO6358-1:2013
前言
GB/T14513《气动使用可压缩流体元件的流量特性测定》分为以下3个部分：
第1部分：稳态流动的一般规则和试验方法；第2部分：可代替的测试方法；第3部分：系统稳态流量特性的计算方法。
本部分为GB/T14513的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T14513一1993《气动元件流量特性的测定》，与GB/T14513一1993相比主要技
术变化如下：
修改了“气动元件流量特性"的测定方法（见第1章，1993年版的第1章）；在“规范性引用文件”中，修改并增加了部分引用文件（见第2章，1993年版的第2章）；在“术语和定义”中，修改并增加了术语和定义（见第3章，1993年版的第3章）；增加了“亚声速指数m、开启压力力。”2个表征参数来描述雍塞流和亚声速流区域的气体流动性能（见3.4.5、3.4.6、6.3.2.1、6.3.2.2、6.3.2.3)；修改并增加了符号和单位（见4.1、表2、表3，1993年版的4.1、4.2、表1、表2）；修改了测试装置的试验回路图（见图1，1993年版的图1）；增加了“上游压力变化试验的测试回路”（见图2）；增加了“图1与图2中所示测试回路元器件的说明”（见表4)；删除了关于“被测元件的连接管”的内容（见1993年版的5.2）；删除了关于“气容”的内容（见1993年版的5.3）；删除了关于“空气过滤器”的内容（见1993年版的5.4）；删除了关于“测试仪表”的内容（见1993年版的5.5）；增加了“一般要求”（见5.3）；增加了“压力测量管”（见5.4）；增加了“转接头”（见5.5）；增加了“特殊要求”（见5.6）；修改了“测试条件”（见6.1，1993年版的6.1）；修改了“测试程序”（见6.2，1993年版的6.2）；修改了“特性计算”（见6.3，1993年版的6.3）；修改了“测试结果表达”（见第7章，1993年版的第7章）；增加了“标注说明”（见第8章）；增加了“可供选择的测试程序”（见附录A)；增加了“流量计标定”（见附录B)；增加了“测量不确定度评定”（见附录C)；增加了“试验结果中误差的观察”（见附录D）：增加了“流量特性的公式和图形的表达”（见附录E)；增加了“实际使用单位”（见附录F)；增加了“商业用气动元件测试结果的表达”（见附录G)；增加了“采用MiscrosoftExcel中求解器函数通过最小二乘法计算临界背压比b和亚声速指
II GB/T14513.1—2017/ISO6358-1:2013
数m”（见附录H)。 本部分使用翻译法等同采用ISO6358-1：2013《气压传动 使用可压缩流体元件的流量特性测定
第1部分：稳态流动的一般规则和试验方法》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 786.1—2009 流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号（ISO1219-1：2006，IDT)； GB/T7307—2001 非螺纹密封连接管螺纹 第1部分：尺寸、公差和标注（eqvISO228-1： 1994) GB/T17446—2012 流体传动系统及元件词汇（ISO5598：2008，IDT）； GB/T28783—2012 气动标准参考大气（ISO8778：2003，IDT）； GB/T14038—2008 气动连接 气口和螺柱端（ISO16030：2001/Amd.1：2005，IDT）；
为便于使用，本部分作了如下编辑性修改：
标准名称改为《气动 使用可压缩流体元件的流量特性测定第1部分：稳态流动的一般规则和试验方法》；纠正了ISO6358-1：2013中的少量编辑性错误，将附录C.1中的"GUM：2000”改为“GUM： 2008"。
-
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分负责起草单位：国家气动产品质量监督检验中心。 本部分参加起草单位：宁波星箭航天机械有限公司、北京航空航天大学、无锡气动技术研究所有限
公司、温州阿尔贝斯气动有限公司、恒一气动有限公司、浙江百灵气动科技有限公司、浙江省液压气动密封行业协会。
本部分主要起草人：路波、郑智剑、高泽普、华军、石岩、段连国、王春丽、胡文静、朱乐飞、虞金泽、 蒋建胜、焦中良、陈加林。
本部分代替标准的历次版本发布情况为：
GB/T145131993。
IV GB/T14513.1—2017/ISO 6358-1:2013
引言
在气动系统中，通过回路中带有压力的气体来传递和控制能量。构成回路的元件，对气流具有固有的阻力，因此，需要定义和确定其流量特性，来描述它们的性能。
ISO6358：1989是基于收缩喷嘴模型开发的，目的是为了确定气动阀门的流量特性。该方法包括两个特征参数：声速流导C和临界压力比6，用于推荐的流动特性数值逼近法计算。该方法是基于静压的测试结果描述气动阀门的流动特性，范围涵盖从雍塞流到亚声速流动。新版本ISO6358-1：2013考虑到气体流动速度对压力测量的影响，使用滞止压力替代原先的静压。
经验表明，许多具有收缩-扩张特性的气动阀门与ISO6358：1989标准中的模型并不能很好地吻合。此外，除气动阀以外的气动元件也需要应用该标准。然而，对于垂塞流和亚声速流动区域，现在需要使用4个参数（C，b，m和△p。)来定义流动性能。
本部分描述了从测试结果中得到的四个一组的流量特征参数。这些参数按照其优先级递减顺序描述如下：
声速流导C是最重要的参数，它对应于最大流量（塞流）。该参数由上游滞止条件确定临界背压比6，代表雍塞流和亚声速流的分界点，是第二重要的参数。它的定义与之前在
ISO6358：1989中的临界压力比不同，因为它表征的是下游滞止压力与上游滞止压力之比。
亚声速指数m，在必要时能够更准确地代表亚声速流动的行为。对于具有固定流道的元件，m值约在0.5左右。在这种情况下，只需要用C和6两个特征参数表示。对于其他元件，m变化范围很大。 在这些情况下，需要确定C、6和m值。
P。是开启压力。该参数仅应用于那些随上游压力增加而开启的气动元件，例如止逆阀和单向阀。 为了克服明显违反可压缩流体理论的情况，本部分对测试设备做了一些改变。包括增大进气压力
测量管以满足测试过程中忽略进口速度的假设条件，并允许直接测量进口的滞止压力。增大出口测量管用来直接测量下游滞止压力以满足不同的气动元件。元件中上下游滞止压力的差值意味着压力能量的损失。
为了测试公称通径较大的元件，以及缩短测试时间或降低能量消耗，可以应用ISO6358-2：2013中指定的方法，其中包括了放气试验和充气试验两种可供选择的试验方法。
结合GB/T14513的本部分或者ISO6358-2：2013所得到的任一元件和管道的流量特性参数， ISO6358-3：2013可以在不用测量的情况下计算出由元件和管道组成的一个整体的流量特性参数的估算值。
应该指出，根据本部分测试获得的性能参数与依据ISO6358：1989所测的性能参数是不同的
V
