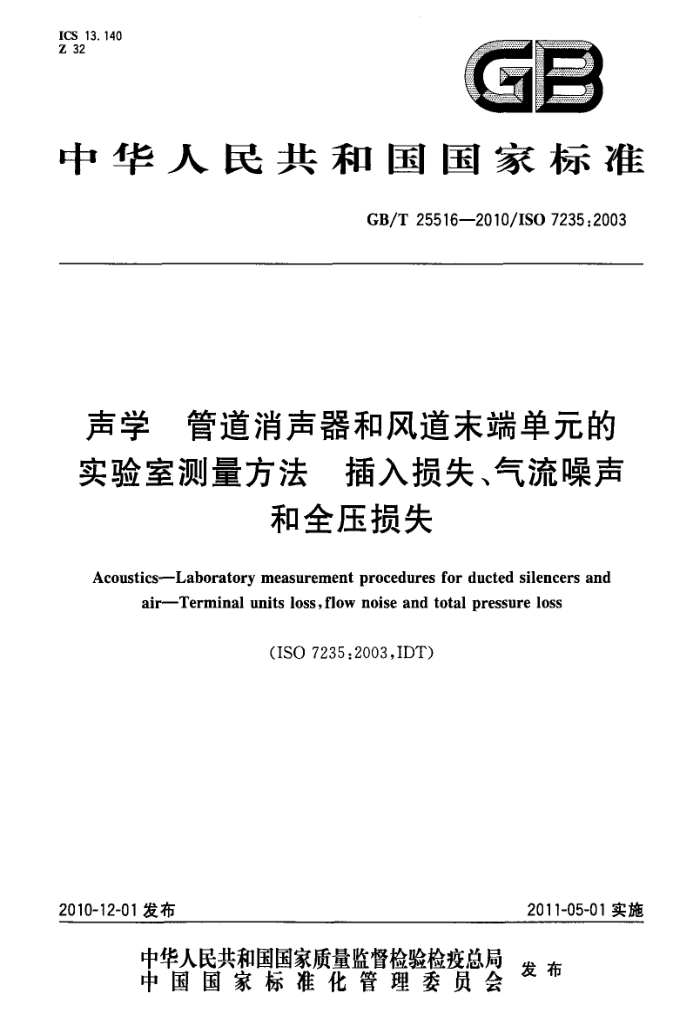

ICS _13. 140 Z 32
C
中华人民共和国国家标准
GB/T25516—2010/IS07235:2003
声学 管道消声器和风道未端单元的实验室测量方法 插入损失、气流噪声
和全压损失
Acoustics-Laboratory measurement procedures for ducted silencers and
airTerminal units loss,flow noise and total pressure loss
(ISO 7235:2003,IDT)
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25516—2010/ISO7235:2003
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 符号 5 测试设备和使用要求 6
IV
C
测试步骤记录内容….
16 20 22 23
7
8报告内容· 附录A（规范性附录） 声场激发设备的设计和符合性检定试验附录B（规范性附录） 连接管附录C（规范性附录） 管壁及其极限插入损失附录D（规范性附录） 1/3倍频带衰减值到倍频带衰减值的转换附录E（规范性附录） 大型并排吸声体式消声器的测量附录F（规范性附录） 纵向衰减的测试附录G（资料性附录） 消声末端附录H（资料性附录） 测试装置示例图参考文献
...25 27 29 30 32 33 35
-.
37
T GB/T25516—2010/IS07235:2003
前言
本标准等同采用ISO7235：2003《声学 管道消声器和风道末端单元的实验室测量方法 插人损失、气流噪声和全压损失》（英文版）
本标准的附录A、附录B、附录C、附录D、附录E、附录F为规范性附录，附录G、附录H为资料性附录。
本标准由中国科学院提出。 本标准由全国声学标准化技术委员会（SAC/TC17)归口。 本标准主要起草单位：中国科学院声学研究所、深圳中雅机电实业有限公司、同济大学、北京市劳动
保护科学研究所、南京大学、长沙奥邦环保实业有限公司、南京常荣噪声控制工程有限公司。
本标准主要起草人：程明昆、吕亚东、方庆川、李振格、毛东兴、李孝宽、邱小军、莫建炎、徐欣、 张荣初。
m GB/T25516—2010/IS07235:2003
引言
本标准规定了测量管道消声器插人损失的替代法和风道末端单元传声损失测量法。 在替代方法中，首先测定试件安装时声波传输的声压级，然后再用替换管替代试件后测定声波传输
的声压级。声波传输的声压级可以在下述环境下测量：
—在混响室中；一在消声器后面的测试管道中；一在近似自由场中。 测试方法优先按上述顺序排列选择。 消声器的声学性能取决于消声器人口端的声场模态成分、出口端的反射性能、侧向传声以及测量信
号与气流噪声（再生噪声）的声压级差。
本标准描述了在进口端为使基模衰减最小而提供的配置。在出口端，描述了末端反射不会影响测量结果或测量误差可以修正的消声末端和测量的方法。此外，本标准提出了控制侧向传声和环境噪声的措施。
风道末端单元的传声损失由混响室的测量结果和替换管的理论反射系数确定。 消声器的插人损失通常受气流影响。在高流速管道中使用的消声器，其插人损失的测量最好配上
高速气流来测量。
对阻性消声器而言，当内部最大流速不足20m/s时，虽然气流对插人损失的影响不大，但会出现气流分布不均的现象。因此，对应于20m/s的限速，设计速度宜控制在（10～15)m/s之间。
气流通过消声器时产生再生气流噪声。再生气流噪声决定了消声器下游的最低声压级。因此，有必要得到消声器后面的再生气流噪声的功率级，最好将消声器通过管道连接到混响室内来测定。
依据本标准，可以测定有气流的消声器的全压损失。因此，需配备测定全压损失的测试仪器和设备。
IV GB/T25516--2010/ISO7235:2003
声学管道消声器和风道未端单元的实验室测量方法插入损失、气流噪声
和全压损失
1范围
本标准规定了下列测试方法：
有气流和无气流状态下，管道消声器的频带插人损失；消声器再生气流噪声的频带声功率级；
一一有气流通过时，管道消声器的全压损失；
风道末端单元的频带传声损失。 本标准规定的是环境温度下实验室的测量方法。而消声器的现场测量方法在GB/T19512中作了
详细描述。
需要说明的是，根据本标准得到的实验室测试结果没有必要与现场（安装）得到的测试结果相一致。 不同的声场和流场都会导致不同的结果。例如，实验室测出的压力损失会比现场的低。不过，不同实验室的测试结果可以进行对照。
本标准适用于包括通风和空调系统、燃气的进气和排气系统以及其他类似系统所有类型的消声器。 另一些无源通风装置，如弯头、风道末端和T型连接管等也可根据本标准进行测试。
本标准不适用于机动车的抗性消声器。 注1：风道末端设备和风机盘管的声学测试也归结为风道末端单元的测试，注2：GB/T21229详细描述了风道末端单元声功率的测试方法。EN12238、EN12239、EN12589对风道末端单元
压力损失的测试做了详细描述。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2624.1用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：般原理和要求（GB/T2624.1—2006,ISO5167-1:2003,IDT）
GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 (eqvISO3746:1995)
GB/T6881.1—2002声学声压法测定噪声源声功率级混响室精密法（idtISO3741：1999） GB/T16404.3一2006声学声强法测定噪声源的声功率级第3部分：扫描测量精密法
（ISO9614-3:2002,IDT)
ISO5167-1在圆截面管道中放置压力计测量流量法第1部分：总则和要求 ISO5221空气配给与空气扩散用空调管道測量气流流量原则 IEC60651：2001声级计 IEC60804：2000积分平均声级计 IEC60942:1997声校准器 IEC61260电声学倍频带和分数倍频带滤波器
1 GB/T25516—2010/IS07235:2003
p 消声器上游空气密度，单位为千克每立方米（kg/m"）； Ur" 迎面风速，单位为米每秒（m/s)（见3.3）。
3.6
前方front 在待测声信号传播方向上，对应声源端的位置为前方。
3.7
后方behind 在待测声信号传播方向上，对应接收端的位置为后方。
3. 8
测试管道 testduct 试件的“前方”和“后方”截面不变的刚性直管道。
3. 9
变径管transition 将两段截面不同的管道连接起来的管道元件。 注：如果变径管是消声器（由生产商/供应商一体供应的组成部分，那么，变径管应作为试件的组成部分。
3.10
消声末端 anechoictermination 用来降低测试管道中接收端末端声反射的装置。
3. 11
连接管 transmissionelement 把试件后面的测试管道与混响室相连接、按一定比例把声能量从管道传输到混响室的连接构件。
3.12
替换管substitutionduct 与试件等长、等接口截面的刚性、不吸声管道。
3.13
混响室 reverberation room 满足GB/T6881.1规定的测试房间。
3.14
再生气流噪声 regenerated sound;flow noise 气流通过试件时产生的噪声。 注：见GB/T20431。
3.15
背景噪声级backgroundnoiselevel 扬声器关闭且试件换成替换管进行测量时，测试仪器所显示的声压级，单位为分贝（dB)。 注1：见GB/T17248.1. 注2：背景噪声的主要成分是
风机的气流噪声；传声器上产生的气流噪声；管道系统的气流噪声；从风机到测试点之间沿管壁的结构传声：从风机或从扬声器设备传播到测试室再通过管壁传播到传声器的噪声，以及测量仪器本身产生的电噪声。
注3：扬声器或试件的再生气流噪声的测向传声均不属于背景噪声，但是它们都会决定试件的极限插入损失。
3.16
反射系数 reflection coefficient r
3 GB/T25516—2010/IS07235:2003
反射物体表面反射声压幅值与人射声压幅值之比。 注：见GB/T17697。
3. 17
测试频率范围frequencyrangeofinterest 中心频率为50Hz到10000Hz的1/3倍频带。 注：在某些应用中，测量的频率范围从100Hz到5000Hz即可。
3.18
极限插入损失limitinginsertionloss 在确定的测试装置中无气流通过时所能测得的最大插入损失。 注1：极限插人损失单位为分贝(dB)表示。 注2：极限插人损失通常由管壁的侧向传声决定。
3. 19
试件testobject 由制造商/供货商提供的完整消声器、安装在替换管里一片或数片并排吸声体，或者安装在测试系
统的风道末端单元，包括外壳和连接管道的人口、出口的连接构件。
注1：图1和附录E给出了几种消声器示例。适用本标准的其他器件都被列在条款1中。 注2：并排吸声体，或称消声片。
W
A
b）错位消声器
a）无变径的并排吸声体消声器
w
A
A
c）圆形消声器(带同轴芯)
d）柔性管道消声器
YyYy
f）消声弯头
e）带消除火星装置的消声器
注：仅对具有族转对称气流通道横裁面的试件标示了中心线。
图1消声器示例
