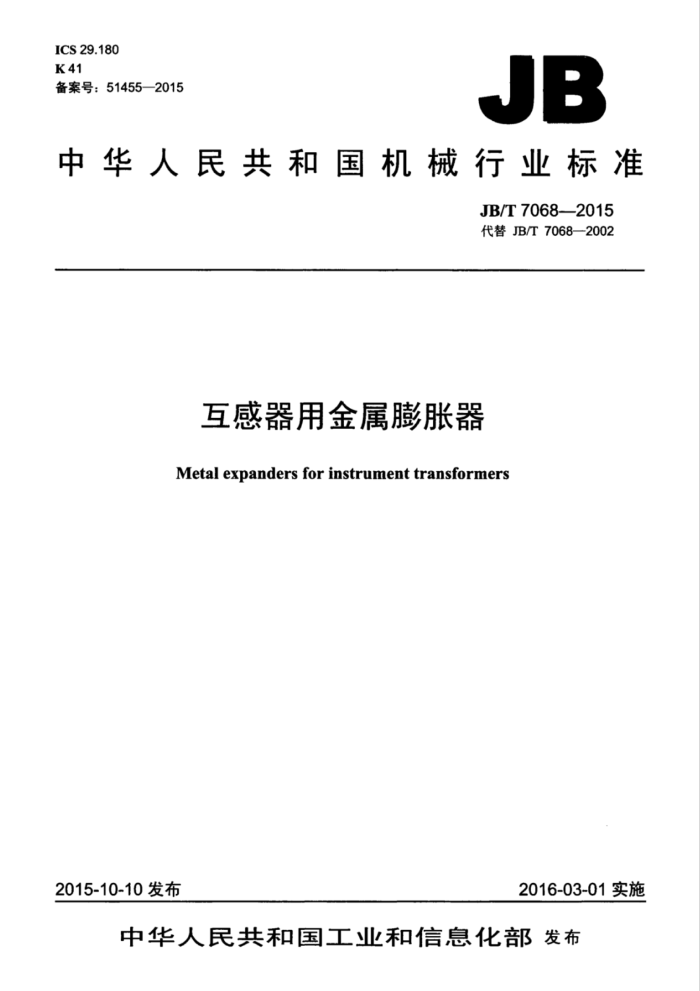

ICS29.180 K41 备案号：51455—2015
JB
中华人民共和国机械行业标准
JB/T70682015 代替JB/T7068—2002
互感器用金属膨胀器
Metal expanders for instrument transformers
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T70682015
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4结构型式、产品规格及产品型号 4.1结构型式、产品规格 4.2产品型号 5使用条件... 5..1温度 5.2大气条件 6技术要求. 6.1几何尺寸 6.2结构. 6.3密封性能.. 6.4辐向位置偏差和轴向位置偏差， 6.5酸碱度 6.6密封膨胀压力偏差. 6.7V-p曲线偏差 6.8机械寿命. 7试验项目及试验方法 7.1试验项目.. 7.2试验方法 8标志包装、运输、存及产品文件 8.1标志， 8.2包装和运输， 8.3贮存. 8.4产品文件.
D
0
C
6
表1结构型式及产品规格
一 JB/T7068--2015
前言
本标准按照GBT1.1-2009给出的规则起草。 本标准代替JB/T7068-2002《互感器用金属膨胀器》与JB/T7068-2002相比主要技术变化如下：
对标准的结构进行了调整一删除了“盒式膨胀器”和“串组式膨胀器”的术语和定义，并删除了技术内容中与之相关的部分：
一对产品规格进行了调整；一对使用条件中的环境条件进行了调整：删除了对工艺处理的要求；一对其他有关的技术内容进行了修改和完善。 本标准由中国机械工业联合会提出。 本标准由全国互感器标准化技术委员会（SAC/TC222）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、沈阳康健电器有限公司、宁波华通互感器制造
有限公司大连第一互感器有限责任公司，大连北方互感器集团有限公司，中山市泰峰电气有限公司浙江天际互感器有限公司、重庆华虹仪表有限公司。
本标准主要起草人：张显忠、王汉荣、贺春安、沙玉洲、赵国庆、何泽坚、徐文、秦江峰。 本标准所代替标准的历次版本发布情况为：
JB/T7068--1993JB/T7068-2002
II JB/T7068-2015
互感器用金属膨胀器
1范围
本标准规定了互感器用金属膨胀器的术语和定义、结构型式、产品规格及产品型号、使用条件、技术要求、试验项目及试验方法、标志、包装、运输、贮存及产品文件。
本标准主要适用于各种油浸式互感器上安装的金属膨胀器，也适用于其他油浸式电器设备上安装的金属膨胀器（以下简称膨胀器）。非金属膨胀器可参照采用本标准
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3术语和定义
3.1
金属膨胀器metalexpander 一种容积可变的金属容器，在全密封油浸式互感器中，用以补偿变压器油因温度变化而发生的体积
变化，在互感器正常运行时，能保持其内部压力基本不变。 3.2
波纹式膨胀器 corrugated-type expander 由一个或多个膨胀节在外径上做环形焊接组成的膨胀器。膨胀节由两张波纹片在内径上做环形焊接
而成，其纵断面呈波纹状。膨胀节是膨胀器的容积可变的膨胀单元。 3.3
叠形波纹式膨胀器disk-typeexpander 由无环形焊缝的叠形波纹管制成的膨胀器。叠形波纹管的纵断面呈相邻波的波顶弧相切状。叠形波
纹（管）是膨胀器的容积可变的膨胀单元。 3.4
内油型膨胀器inneroilexpander 使用中，膨胀单元内部与变压器油接触，外部与大气接触的膨胀器。
3.5
外油型膨胀器outeroilexpander 使用中，膨胀单元的内部与大气接触，外部与变压器油接触的膨胀器。
3.6
膨胀单元的基本直径 rated diameter 膨胀单元有效容积部分的基本尺寸。
3.7
自由状态 free condition
1 JB/T7068--2015
膨胀单元处于内外无压差的状态。
3.8
自由高度free condition height 膨胀单元在自由状态下的轴向尺寸。
3.9
额定腾胀高度 rated expansion height 膨胀单元满足规定的机械寿命要求时所能达到的最大膨胀高度。
3.10
极限膨胀高度limitexpansionheight 与极限工作点对应的膨胀高度。 注：极限工作点的定义见3.12和3.13。
3.11
V-p曲线 V-p curve 膨胀单元的容积V与压力P之间的关系曲线。 在V-P曲线上应标出上极限工作点、下极限工作点和上有效工作点下有效工作点。
3.12
上极限工作点 upper limitpoint V-P曲线上的一点，膨胀单元在内部压力作用下，容积若超过此点，则释压后不能回到加压前的自
由高度。 3.13
下极限工作点lower limitpoint V-P曲线上的一点，膨胀单元在外部压力作用下，容积若低于此点，则释压后不能回到加压前的自
由高度。 3.14
有效工作点effectiveworkingpoint 用以确定有效容积的工作点。 注：有效工作点应根据极限工作点取适当的安全间隔后确定。安全间隔的大小由产品技术条件规定。
3.15
有效容积effectivevolume 在V-pP曲线上标明的上有效工作点和下有效工作点所对应的容积之差。
3.16
临界容积critical volume 临界容积有两种： a最大临界容积：上极限工作点所对应的容积； b）最小临界容积：下极限工作点所对应的容积。 注：最小临界容积又称死区容积。
3.17
额定膨胀压力rated expansion pressure 使膨胀单元达到额定膨胀高度所需的压力。
3.18
锁定行程rated stroke 膨胀单元的膨胀高度由下有效工作点至上有效工作点再回到下有效工作点，或由上有效工作点至下
有效工作点再回到上有效工作点的一次完整循环动作的全部行程。
2 JB/T7068---2015
3.19
机械寿命mechanicallifetime 在规定的使用条件范围内，膨胀单元连续执行额定行程动作而不出现渗漏或其他机械损伤的次数。
3.20
辐向位偏差 deviation in radial direction 波纹式膨胀器或叠形波纹式膨胀器在额定膨胀高度下，各膨胀单元外环线上任意点至下法兰中心线
的距离与图样设计值之差。 3.21
轴向位置偏差 deviation in axial direction 波纹式膨胀器或叠形波纹式膨胀器在额定膨胀高度下，最上部的膨胀单元外环线上任意两点至下法
兰平面的高度之差。 3.22
平均油温变化范围averageoiltemperaturerange 计算油体积增量AV时使用的油温参数。 注：在互感器内部，不同位置上的油的温度是不同的。
4结构型式、产品规格及产品型号
4.1结构型式、产品规格
结构型式及产品规格见表1。
表1结构型式及产品规格
结构型式波纹式叠形波纹式注：其他结构型式及产品规格由用户与制造方协商确定。
代号 B BD
基本直径 mm 150-260、280-380-480
200250280300（330)400（380)450(460)500(480540)630（600)
4.2产品型号
产品型号标志如下：
P 口-口 ×口
膨胀单元（节、波）数充油方式（内油型不表示，外油型用W表示）基本直径（见表1）设计序号结构型式代号（见表1）膨胀器
示例1： PB-480×10表示一台基本直径为480mm=10节、内油型的波纹式膨胀器。 示例2： PBD-460X9表示一台基本直径为460mm9波，内油型的登形波纹式膨胀器。
3 JB/T7068—2015
5使用条件
5.1温度 5.1.1环境温度
环境温度如下：最高：40℃；日平均不超过：30℃；最低：户内式为-5℃，户外式为-25℃或-40℃。
5.1.2油温度
平均油温变化范围：户内式为-5℃～80℃，户外式为-25℃～80℃或-40℃～80℃ 5.2大气条件
大气中无严重污移及侵蚀性介质。 注：若使用条件与本规定不符，则用户应在订货合同中提出。
6技术要求
6.1几何尺寸
膨胀器的几何尺寸应符合设计要求。 6.2结构
内油型膨胀器应具有以下装置（在用户有要求时：随产品供给）： a）便于注油和放气的装置： b）便于在外部观察互感器油位的装置。
6.3密封性能
密封性能要求如下： a）膨胀器在自由高度下两端限位充气加压至0.05MPa不应渗漏： b）膨胀器在内部剩余压力不大于5Pa的真空状态下，不应渗漏。
6.4辐向位置偏差和轴向位置偏差
波纹式膨胀器和叠形波纹式膨胀器在额定膨胀高度下，辐向位置偏差和轴向位置偏差均应不大于 5mm. 6.5酸碱度
膨胀器内、外表面应清洁干燥，与变压器油接触面应保证酸碱度呈中性。 6.6密封膨胀压力偏差
密封膨胀压力偏差应符合产品技术条件的规定。 6.7V-p曲线偏差
-p曲线偏差是指上有效工作点和下有效工作点所对应的有效容积的偏差。允许偏差值应符合产品
