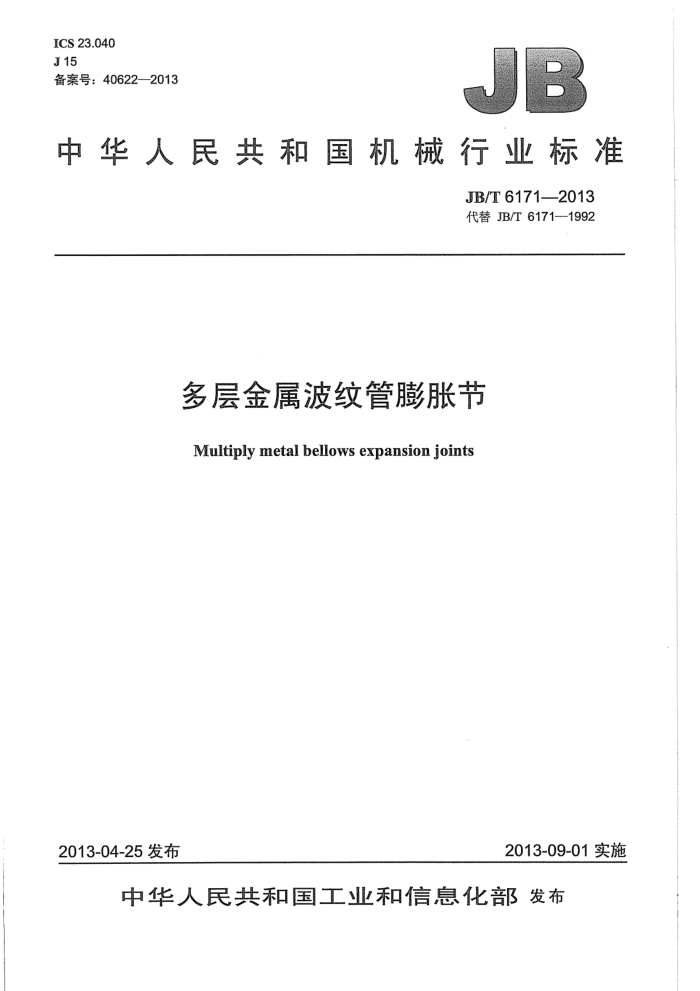

ICS 23.040 J15 备案号：40622—2013
中华人民共和国机械行业标准
JB/T6171---2013 代替JB/T6171—1992
多层金属波纹管膨胀节
Multiply metal bellows expansion joints
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准多层金属波纹管膨胀节
JB/T6171—2013
*
机工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.5印张·44千字 2013年11月第1版第1次印刷
定价：24.00元
*
书号：15111·10966 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6171—2013
目 次
前言.. 1 范围. 2规范性引用文件 3术语和定义 4产品分类
II
4.1 膨胀节的种类及结构型式 4.2 波纹管结构 4.3 膨胀节结构 4.4 标记 5要求
5.1 总则.. 5.2 技术参数 5.3 材料... 5.4 制造 5.5 外观. 5.6轴向刚度 5.7 补偿量 5.8 安全压力 5.9 稳定性. 5.10 气密性. 5.11 循环寿命... 5.12 爆破压力 6试验方法 6.1 材料. 6.2 几何尺寸 6.3 形状和位置公差， 6.4 焊接 6.5 外观. 6.6 轴向刚度. 6.7 补偿量... 6.8 安全压力. 6.9 稳定性. 6.10 气密性. 6.11 循环寿命 6.12 爆破压力
11
1
11 11 11 11 12 12 2
.... 13
13 14 15 15
1 16 16 16
检验规则 7.1 检验分类. 7.2 出厂检验，
7 JB/T6171—2013
7.3 型式检验... 8标志、包装、贮存和运输， 8.1 标志.. 8.2 包装.. 8.3 贮存.. 8.4运输图1波纹管结构示意图. 图2 轴向型内压式膨胀节结构示意图图3轴向型外压式膨胀节结构示意图图4轴向型直埋式、抗弯式膨胀节结构示意图图5压力平衡型膨胀节直管式结构示意图，图6 压力平衡型膨胀节弯管式结构示意图. 图7 压力平衡型膨胀节直管分流式结构示意图，图8 横向型单向膨胀节铰链式结构示意图.. 图9 横向型万向膨胀节万向环铰链式结构示意图图10 横向型万向膨胀节大拉杆式结构示意图，图11 横向型万向膨胀节小拉杆式结构示意图，图12 角向型单向膨胀节铰链式结构示意图图13 角向型万向膨胀节万向环铰链式结构示意图. 表1 膨胀节的种类及结构型式. 表2波纹管常用材料. 表3接管、法兰及附件常用材料表4端接管、中间接管的周长和膨胀节长度允许偏差表5膨胀节形状和位置公差，表6焊接接头数.. 表7出厂检验、型式检验项目及检验顺序，
16 17 17 17 18 18 3
C
10 10 16
II JB/T61712013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T6171—1992《多层金属波纹膨胀节》，与JB/T6171—1992相比主要技术变化如下：
增加第3章术语和定义； -删除原标准中的3.2；对原标准中的表2进行修改，拆分为本版的表2和表3； -将原标准中的4.3.1去掉补偿量参数及表3； -将原标准中的4.3.2.1修改为：“波纹管的内径、外径、波距、波高、有效长度、总长度的公差等级为IT18级，极限偏差为土 IT18。";
2
-删除原标准的4.3.4.2中“波纹管管坏的纵焊缝在管坏厚度小于或等于0.8mm时，相邻焊缝的间距应大于150mm；管坏厚度大于0.8mm时，”； -将原标准的4.3.4.3探伤评定标准修改为GB/T3323-—2005及JB/T4730.2—2005、JB/T4730.5— 2005，修订为5.4.3.3、5.4.3.4、5.4.3.5、5.4.3.6； -将原标准的4.6、4.7合并；增加5.12和6.12爆破压力；将原标准的5.3.2探伤方法修改为按JB/T4730.2—2005、JB/T4730.5-—2005给出的方法进行试验； -将原标准的5.4，形状、位置公差检验修改为按GB/T1958一2004给出的方法进行试验；增加原标准的5.5刚度的具体试验方法，修订后为6.6； -增加原标准的5.5.3.1.2总补偿量的具体试验方法，修订后为6.7；修订原标准的5.5安全压力的试验方法，修订后为6.8；原标准中的表7、表8合并，修订后为表7。
本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、沈阳汇博热能设备有限公司、国家仪器仪表元器
件质量监督检验中心、中国机械制造工艺协会管道制造与应用技术分会。
本标准主要起草人：丁艳萍、杨知我、李秋、于振毅、刘红禹、李松禹、徐秋玲、殷波。 本标准所代替的历次版本发布情况：
JB/T6171—1992。
II JB/T6171—2013
多层金属波纹管膨胀节
1范围
本标准规定了多层金属波纹管膨胀节的术语和定义、产品分类、要求、试验方法、检验规则及标志、 包装、贮存和运输。
本标准适用于多层金属波纹管膨胀节（以下简称膨胀节）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3280—2007 不锈钢冷轧钢板和钢带 GB/T3323—2005 金属熔化焊焊接接头射线照相 GB/T4237—2007 不锈钢热轧钢板和钢带 GB/T8163—2008 输送流体用无缝钢管 GB/T14976—2012 流体输送用不锈钢无缝钢管 GB24511-2009 承压设备用不锈钢板及钢带 JB/T4711—2003 压力容器涂敷与运输包装 JB/T4730.2—2005 承压设备无损检测第2部分：射线检测 JB/T4730.5—2005 承压设备无损检测第5部分：渗透检测 JB/T6169——2006 金属波纹管 TSGD7002-—2006 压力管道元件型式试验规则
3术语和定义
下列术语和定义适用于本文件。
3.1
膨胀节 expansionjoints 由一个或几个波纹管及结构件组成，用来补偿由于安装或热胀冷缩等原因引起的管道或设备尺寸变
化的装置。 3.2
补偿量compensationcapacity 膨胀节轴向、横向、角向允许的位移范围。
3.3
等效轴向位移equivalentaxialmovement 由膨胀节的横向位移、角向位移引起的最大相当轴向位移与膨胀节轴向位移的总和。
1 JB/T6171—2013
3.4
循环寿命cyclelife 膨胀节在技术文件规定的公称压力（或工作压力）和额定位移条件下往复运动而不破坏的次数。
4产品分类
4.1膨胀节的种类及结构型式
膨胀节的种类及结构型式见表1。
表1膨胀节的种类及结构型式
连接方式 代号
品种轴向型内压式膨胀节轴向型外压式膨胀节轴向型直埋式膨胀节轴向型抗弯式膨胀节
结构型式
代号 Z Zw ZB ZK ZP WP ZFP H WH LH XLH J WJ
轴向型
直管式弯管式直管分流式铰链式万向环铰链式大拉杆式小拉杆式铰链式万向环铰链式
压力平衡型
压力平衡型膨胀节
接管式法兰式
G F
横向型单向膨胀节
横向型
横向型万向膨胀节
角向型单向膨胀节角向型万向膨胀节
角向型
4.2波纹管结构
波纹管结构如图1所示。 4.3 膨胀节结构
膨胀节典型结构如图2~图13所示。 4.4标记
标记的组成：
口口口口口口口
标准号连接方式补偿量工作温度公称压力公称通径品种代号
2 JB/T6171—2013
标记示例：轴向型内压式膨胀节Z，公称通径为400mm，公称压力为1.6MPa，工作温度为300℃，总补偿量为200mm，法兰
连接F，其标记为：Z400-1.6-300/200FJB/T6171—2013。
Iy
-
Lo
一波纹管内径（波纹管端部内配合直径）：
D- 波纹管外径；
d -
一波距；一波纹管层数；
α—波厚：波纹管单层壁厚； h——波高； L1、L2波纹管直边段； L——波纹管总长。
T
72
d, 一波纹管端部外配合直径：
一波纹管有效长度；
Ln
图1波纹管结构示意图
电世
1—接管；2——法兰环；3—导流套；4—波纹管；5-拉杆。
图2轴向型内压式膨胀节结构示意图
3
