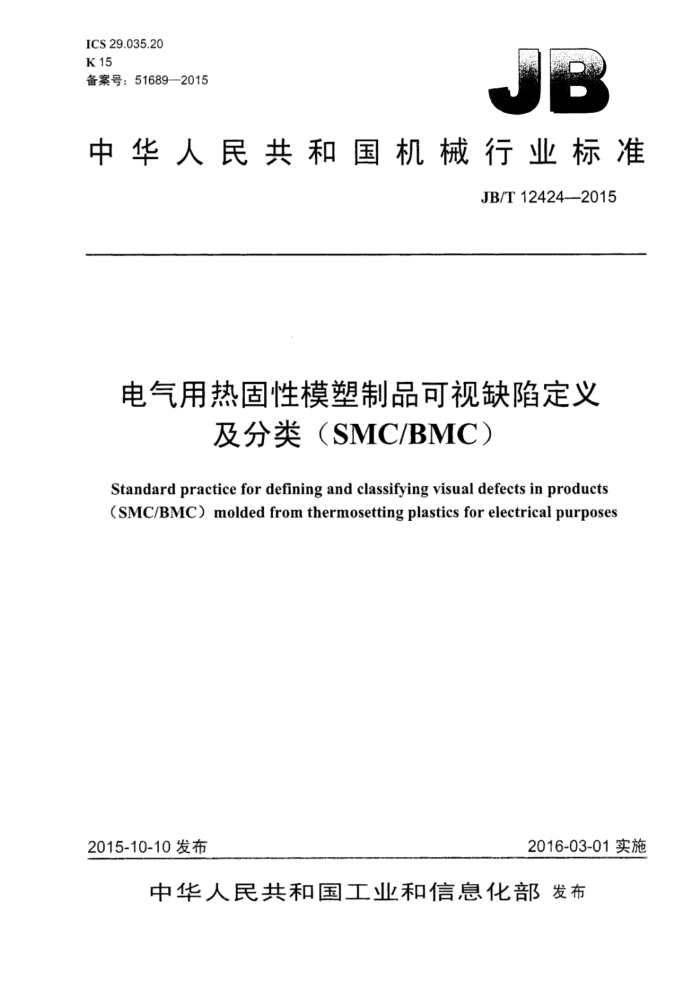

ICS29.035.20 K15 备案号：51689-2015
中华人民共和国机械行业标准
JB/T12424-—2015
电气用热固性模塑制品可视缺陷定义
及分类（SMC/BMC）
Standard practice for defining and classifying visual defects in products (SMC/BMC) molded from thermosetting plastics for electrical purposes
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12424---2015
次
目
前言 1 范围 2 规范性引用文件 3 验收项目 3.1取样.. 3.2 尺寸和公差 3.3 嵌件... 3.4 内螺纹或型芯孔 3.5 关键区 3.6 允许的缺陷. 3.7 可修补的缺陷。
一
表1 可视缺陷 JB/T12424—2015
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SACTC51）归口本标准负责起草单位：无锡新宏泰电器科技股份有限公司。 本标准参加起草单位：机械工业电工材料产品质量监督检测中心、浙江南方塑胶制造有限公司。 本标准主要起草人：冯伟祖、夏宏伟、马林泉、罗传勇、陈永水。 本标准为首次发布。
I JB/T 12424--2015
电气用热固性模塑制品可视缺陷定义
及分类（SMC/BMC）
1范围
本标准规定了电气用热固性模塑制品可视缺陷的定义及分类。 本标准适用于压塑成型、传递成型和注塑成型的增强热固性模塑料制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2035-2008塑料术语及其定义 ASTMD2562一2002增强热固性模塑料部件中可视缺陷分类标准操作规范（Classifyingvisua!
defects in parts molded from reinforced thermosetting plastics)
ASTMD2563一2002玻璃纤维增强模塑料层压部件中可视缺陷分类标准操作规范（Standard practice for classifying visual defects in glass-reinforced plastic laminate parts )
3验收项目
3.1取样
取样的方法和次数以及允许的缺陷由供需双方商定。 3.2 2尺寸和公差
模塑制品应符合产品图样规定的尺寸和公差。 3.3嵌件
嵌件、螺母、螺栓、焊片不能受到任何损坏，不能以损坏其功能或机械装配的方式将模塑材料覆盖其上。嵌件上的内螺纹应干净、光滑，无刻痕、磨损或其他缺陷，而且没有模塑材料或飞边。必要时可对螺纹（锁闭属性的螺纹除外）嵌件再次攻丝，以便清洁或去除飞边。 3.4内螺纹或型芯孔
内螺纹或型芯孔应无外观缺陷，如刻痕、裂纹，缺料等。除非产品图样上另有规定，内螺纹可再次攻丝或整修。 3.5关键区
若某区域可能会出现影响制品正常功能的缺陷，则该区称为关键区。如产品图样所注，制品在结构上的关键区，在空气动力学上或电气上应该是统一的，不能有表1所列举的可视缺陷。可通过以下方式在产品图样上标明关键区：
圈出关键区： JB/T124242015
一用交叉区表明不同类别一描述定文。
3.6充许的缺陷
充许的缺陷是指特性，数量或出现率不影响制品功能的缺陷。对这些充许的缺陷应对其类型，尺寸，数量，充许的范用和间距进行完整的描述。其缺陷不应超出产品规范，图样或合同列举的范围。 3.7可修补的缺陷
可修补的缺陷是指不影响制品功能且能修补的缺陷（除产品图样上另有规定外）。可接受的修补方法应先经供需双方商定，并在制品的产品规范，图样或合同上进行充分描述。
表1可视缺陷
定 义
图 片
名 牌
模制品不十分跑竭的状态 In a laminate, an incompletely filled out condition
缺料 Shont
英穿成木赁穿材料外表面或其蓝个厚度的裂链，处于裂纹满创壁之间的聚合材料是完全分离的 An actual separation of the part. visible on opposite surfaces, and extendingthrough thethickness
裂纹 Crack JB/T12424—2015
表1可视缺陷（续）
定 义
图 片
名 祥
塑料制品表面或造表层的一种缺陷，是由于合物材料的表现击度降低所造成桥搭的表观裂纹 Crack existing only on the surface of the part
银蚊 Craze
外来夹杂物 制品中包含与其主要成分无（非金属） 关的非金属颗粒物质 Foreign
Nonmetallic particles of sub-
inclusion stance included in a part which (nonmetallie) seem foneign ta its composition
外米光杂物（金属） Foreign inclusion (metallie?
制品中外来的金属预拉 Metallie partieles inchuded in a part which are foreign to its com- position JB/T124242015
表1可视缺陷（续》
定文
图 正
珠
名
外米夹杂物（金属） Foreign inelusion
制品中外水的金居颗粒 Metallic particles included in a part which are foreign to its com-
(metallie) position
增强村料卡被树胎充分润混的区域 Area of incomplete surface film where the reinforcement has not been wetted with resin
干班 Dry-spot
形状和尺寸各异的表面突起。 其下有一空穴 Rounded elevation of the surface of a part, with boundaries that may be more or less shaply defined, somewhat resembling in shape a blister on the human skin
气泡 Blister JB/T124242015
表1可视缺陷（续）
名称
定义
图
材料因局部热分制产生的颜色变化，乃颈变黑的概遗 Showing evidence of thermal decompositionthroughsome discoloration, distortion, or desinu. ction of the surface of the laminate
烧粮 Burn
外现足现挖疼，针孔和陷坑影积状，类做于桔皮面的不规则麻点表面 Uneven surface somewhat rese- mbling an orange peel
精皮蚊 Orange-peel
材料表面出现的直径极小的九 Small crater in the surface of the part, with its widrh approxi- mately of the same order of magnitude as its depth
针孔 Pinhole
