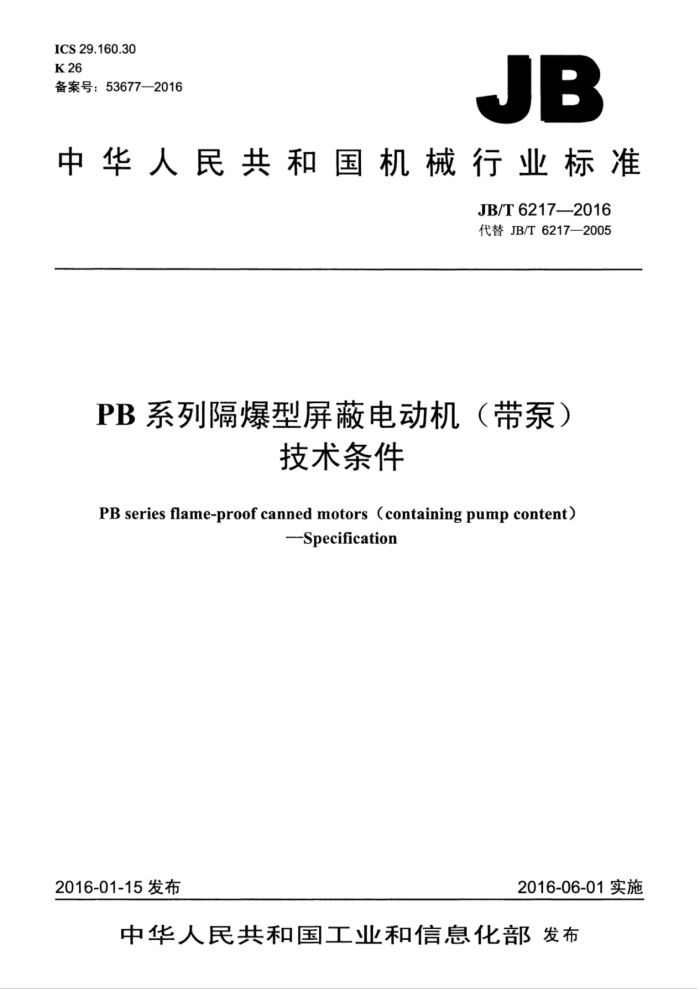

ICS29.160.30 K26 备案号：53677-—2016
JB
中华人民共和国机械行业标准
JB/T6217-2016 代替JB/T6217—2005
PB系列隔爆型屏蔽电动机（带泵）
技术条件
PB series flame-proof canned motors (containing pump content)
Specification
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
PB系列隔爆型屏蔽电动机（带泵）
技术条件 JB/T6217-2016
中
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1印张32千字 2017年4月第1版第1次印刷
定价：18.00元
*
书号：15111－13755 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010)88379399 JB/T62172016
目 次
前言
范围 2规范性引用文件. 3型式与基本参数 4技术要求. 5检验规则 6标志、包装及保用期附录A（资料性附录） 轴推力试验 A.1范围. A.2 装置、测量仪器，
11 .11 11 12 .12 12 12 12
A.3 方法附录B（资料性附录） 逆循环液流量与逆循环液压力的测定， B.1 范围. B.2 规定值 B.3 试验装置 B.4 方法。
图1 电泵所配电动机的额定功率与电泵额定工况轴功率的关系
表1 电泵的性能参数表2 电泵额定功率与冷却水流量的关系表3热交换器中冷却水的流量. 表4逆循环型屏蔽电泵的逆循环液流量表5电动机的额定功率与效率、功率因数、堵转转矩倍数、额定转速的对应关系表6电动机电气性能保证值的容差表7定子绕组的温度限值.. 表8卧式安装电泵的振动速度有效值表9电泵A计权平均声压级. 表10电泵轴向推力绝对值表11 电泵工作时表面温度
L
一
一
6 JB/T6217—2016
PB系列隔爆型屏蔽电动机（带泵）
技术条件
1范围
本标准规定了PB系列隔爆型屏蔽电动机（带泵）的型式与基本参数、技术要求、检验规则、标志、 包装及保用期。
本标准适用于输送液体中不含有固体颗粒的隔爆型屏蔽电动机（带泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB1971一2006旋转电机线端标志与旋转方向 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3216一2005回转动力泵水力性能验收试验1级和2级 GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号551080 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T9112-2010钢制管法兰类型与参数 GB/T13384—2008机电产品包装通用技术要求 GB20294一2006隔爆型起重冶金和屏蔽电机安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2-2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 GB/T29529—2013泵的噪声测量与评价方法 GB/T29531—2013泵的振动测量与评价方法
3型式与基本参数
3.1电泵为单级离心式，电泵与电动机同轴。 3.2电动机、电泵的外壳防护等级为IP55（按GB/T4942.1一2006的规定）。 3.3电动机、电泵的定额是以连续工作制S1为基准的连续定额。 3.4从电泵吸入口端视之，电动机，电泵的旋转方向为逆时针旋转。 3.5电动机、电泵的安装方式为卧式和立式（按GB/T997一2008的规定）。
1 JB/T62172016
表1 电泵的性能参数（续）
吸入口直径 排出口直径 叶轮名义直径 流量Q 扬程H 效率n 必需汽蚀余量NPSHR 额定转速n
m/h m
mm
% 50 37 39 48 52 45 54 43 50 41
mm
mm 250 315 400 200 250 315 400 250 315 400
m
r/min
80
125
250 125
210 50 80 125 210 80 125 210
150
6.5
2.900
150
300
200
200
400
7.0
3.9电泵设计点的必需汽蚀余量应不大于表1的规定。有效汽蚀余量NPSHA必须比必需汽蚀余量 NPSHR大10%以上，并不得小于0.5m。
4技术要求
4.1电动机、电泵应符合本标准的要求。并按照经规定程序批准的图样及技术文件制造。 4.2在下列条件下，电动机、电泵应能额定运行，对于现场运行条件偏差的修正按GB755一2008的规定：
a）海拔不超过1000m b）环境空气温度随季节而变化，但最高应不超过40℃； c）最低环境空气温度不低于-20℃，但应保证电泵循环管路内的液体不结冻： d）电泵应按GB3836.2一2010的规定，制成隔爆型，防爆标志为ExdIIAT3GbExdIIAT4Gb、
ExdIIBT3Gb、ExdIIBT4GbExdIICT3Gb、ExdIICT4Gb，分别适用于具有引燃温度组别为 T1～T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所：
e）带有冷却水夹套的电泵，在工作时应充入温度在35℃以下的清水，水夹套中冷却水流量不低于
表2的规定，但电泵冷却水不得结冻，并能保证冷却水系统正常工作：
表2电泵额定功率与冷却水流量的关系
额定功率 kW 冷却水流量
0.75~3
>3~15
>45-110 >110~200
>15~25
>25~45
0.75
0.3
0.6
0.9
1.2
1.5
m/h f）带有热交换器的电泵，在工作时应充入35℃的清水，热交换器中的冷却水流量不低于表3的规
定；
表3热交换器中冷却水的流量
额定功率
0.75~3
>3~15
>15~45
>45-110
>110200
kw 冷却水流量
0.9
1.2
1.5
1.8
2.2
m/h
3
