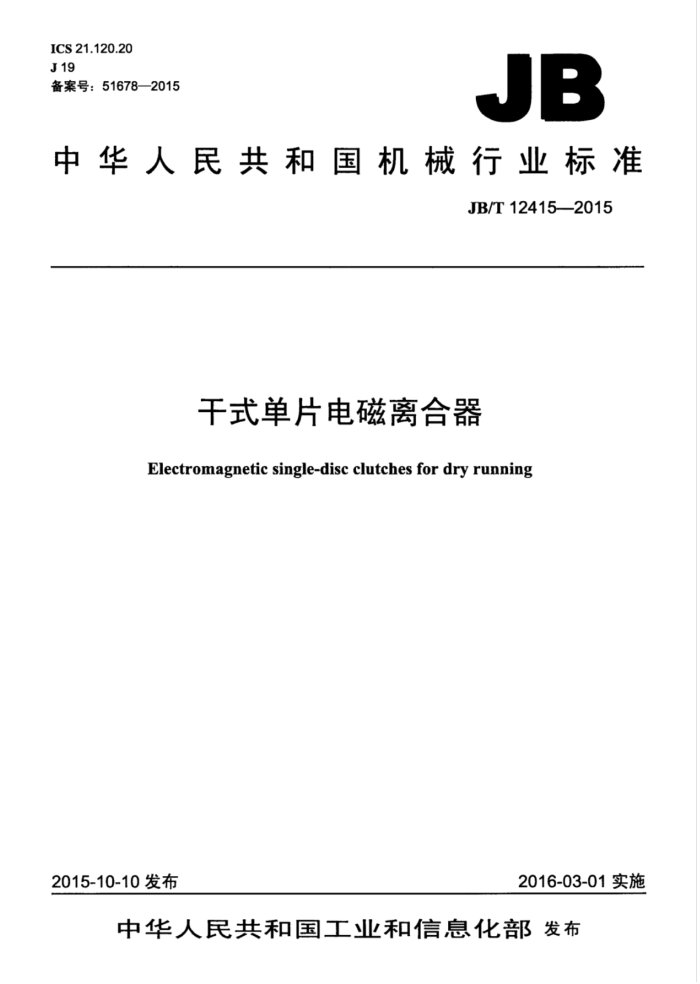

ICS21.120.20 J19 备案号：51678—2015
JB
中华人民共和国机械行业标准
JB/T12415-2015
干式单片电磁离合器
Electromagnetic single-disc clutches for dry running
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化发布 JB/T12415—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4分类 5特性.
5.1 结构型式 5.2参数 6产品的有关资料 6.1资料的内容... 6.2标志 6.3安装、操作和维修说明 6.4包装.. 7正常的使用、安装和运输条件， 7.1正常使用条件. 7.2安装条件.. 7.3运输和贮存条件.. 8结构和性能要求 8.1结构要求.. 8.2 性能要求 9试验. 9.1 试验的分类.
一
L
9.2 验证结构要求.. 9.3 验证性能要求.
8 8
表1参数表2最小爬电距离.. 表3绝缘线圈的温升极限，表4型式试验项目及顺序. 表5抽样方案.
2 JB/T12415—2015
前言
本标准按照GB/T1.1—2009给出的规定起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：耀华电器集团有限公司，天津机床电器有限公司、广德电器有限公司。 本标准主要起草人：何建荣、王琦、赵勇中、赵荣福。 本标准为首次发布。
II JB/T12415—2015
干式单片电磁离合器
1范围
本标准规定了干式单片电磁离合器的术语和定义，分类，特性，产品的有关资料，正常的使用、安装和运输条件，结构和性能要求，试验。
本标准适用于干式单片电磁离合器（以下简称离合器），也适用于干式单片电磁制动器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T1182-一2008产品几何技术规范（GPS）几何公差形状方向位置和跳动公差标注 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4207一2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB14048.12012低压开关设备和控制设备第1部分：总则 JB/T1648湿式多片电磁离合器
3术语和定义
JB/T1648界定的以及下列术语和定义适用于本文件。
3.1
干式单片电磁离合器 electromagnetic single-disc clutches for dry running 由电磁系统和摩擦片组成并在干摩擦条件下工作的离合器。
4分类
4.1按规格代号分：
离合器分为0.6，1.2，2.55，10，16，25，32，50.100 4.2按电流的引入方式分：
a）有集电环离合器，包括单集电环式高合器和双集电环式离合器： b）无集电环离合器。
4.3按安装孔分：
a）花键孔： b）单键孔。
1 JB/T12415—2015
5特性
5.1结构型式
离合器为干式、单个摩擦副的结构，在无润滑油的条件下工作。离合器通电时结合，并传递力矩；断电后脱开，并终止力矩的传递。 5.2 参数
离合器的主要参数为额定静力矩，其主要参数和基本参数见表1。
表1参数
额定动力矩 N-m 5 10 21 43 85 136 213 275 425 850
额定静力矩 N-m 6 12 25 50 100 160 250 320 500 1000
接通时间 断开时间（不大于） （不大于） 工作电压（DC) 绝缘电压 最高转速
额定
额定
充许
规格代号 0.6 1.2 2.5 5 10 16 25 32 50 100
V
V
r/min 6000 4000 3 500 3 000 3 000 2 500 2500 2.000 2000 1 500
s 0.055 0.075 0.12 0.14 0.23 0.25 0.30 0.36 0.40 0.50
s 0.015 0.025 0.035 0.045 0.06 0.09 0.11 0.15 0.20 0.27
24
60
6 产品的有关资料
6.1 资料的内容
制造厂应规定下列有关资料： a）制造厂名称或商标； b）离合器型号和（或）名称： c）离合器执行标准编号： d》出厂年月或编号； e）合格标记和认证标志（如适用）： f）额定工作电压（见5.2》； g）额定绝缘电压（见5.2)； h）额定动力矩（见5.2）； i）额定静力矩（见5.2）； j）接通时间（见5.2）； k）断开时间（见5.2）； 1）允许最高转速（见5.2）； m）污染等级（见7.1.3.2）。
2 JB/T12415-2015
6.2标志
6.1中a）和b）项的标志应标在离合器上，一般应标在铭牌上，标志应字迹清楚、不易磨灭和易于识别，且不应标在可移动的零部件上如果位置许可，也可将c）一m）项的参数标在铭牌上，或标在离合器上，或包含在制造厂公布的文件中，以便从制造厂获得完整的资料。 6.3安装、操作和维修说明
制造厂在其文件（如使用说明书）或样本（如有）中应规定离合器在运行期间和出现故障后的安装、 操作和维修条件。
如有需要，离合器的运输、安装和使用说明书中应指明离合器进行安装、运输和操作的适当的和正确的方法。 6.4包装 6.4.1包装盒（内包装）
包装盒内应附带产品合格证，且包装盒标志应包括以下内容： a》制造厂名称或商标： b）离合器型号和名称： c）额定工作电压； d》出厂年月或编号。
6.4.2包装箱（外包装）
离合器包装箱应紧固，并且具有防潮，防尘能力，适合运输要求。箱内应有使用说明书、装箱单等。 包装箱外壁应有明显而持久的标志，其内容包括：
a）制造厂名称、地址或商标： b）离合器型号和名称； c）额定工作电压： d）产品数量： e包装箱毛重： f）收货单位名称和地址： g）标上“易碎物品”怕雨”“向上”等标志图形，包装储运图示标志应符合GB/T191一2008的规
定。
7正常的使用、安装和运输条件
7.1正常使用条件 7.1.1周围空气温度
周围空气温度不超过40℃，且24h内的平均温度值不超过35℃。 周围空气温度的下限为-5℃。
7.1.2海拔
离合器安装地点的海拔不超过2000m 注：用于海拔高于2000m的离合器，需要考患到空气冷却作用和介电强度的下降，根据制造厂与用户的协议进行
设计或使用。
3 JB/T12415-2015
7.1.3大气条件 7.1.3.1湿度
最高温度为40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度例如20℃时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。 7.1.3.2污染等级
离合器周围局部微观环境的污染等级为“污染等级3。 7.1.4工作条件
离合器应在干式条件下工作，摩擦片间不允许有油污，水污。 7.2安装条件 7.2.1安装类别
离合器的安装类别（过电压类别）为“安装类别ⅡI” 7.2.2安装方式
离合器轴呈水平安装，当安装轴的主动侧和从动侧为两轴时，其同轴度公差等级符合GB/T1182- 2008中的“9级”
注：离合器用于非正常工作条件和安装条件时，按供需双方的协议来设计和使用。 7.3运输和贮存条件
如果离合器的运输和贮存条件，例如温度和湿度，不同于7.1规定的条件，制造厂与用户应达成一个特殊协议。除非另有规定，下列温度范围适用于运输、贮存：-25℃～55℃之间，短时间（24h）内可达70℃。
8结构和性能要求
8.1结构要求 8.1.1离合器的外形及安装尺寸应符合制造厂图样及有关文件的规定。 8.1.2离合器的结构材料应满足应用上的有关要求，并能在产品上通过对应的试验：
a）离合器的导磁材料应采用导磁性能好的优质碳素钢、电工纯铁及不低于上述性能的其他导磁材
料： b）离合器的绝缘材料应符合8.1.4中绝缘材料相比电痕化指数CTI的要求。
8.1.3离合器的最小电气间为0.8mm。 8.1.4离合器的最小爬电距离应符合表2的规定。
表2最小肥电距离
爬电距离mm 材料组别
额定绝缘电压U
V 60
II 1.8
I 1.6
a 2.0
4
