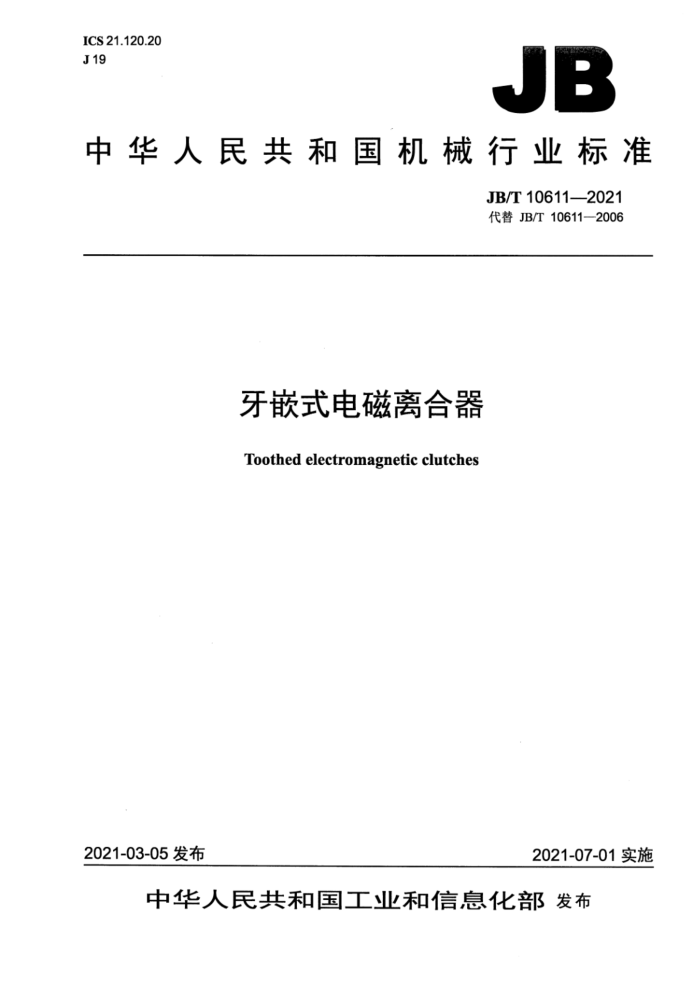

JB
中华人民共和国机械行业标准
JB/T10611—2021 代替JB/T10611-2006
牙嵌式电磁离合器
Toothed electromagnetic clutches
2021-03-05发布
2021-07-01实施 中华人民共 和国
机械行业标准牙嵌式电磁离合器 JB/T10611-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.5印张·44千字
2021年7月第1版第1次印刷
定价：24.00元
*
书号：15111·16124 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件， 3术语和定义 4分类，
II
4.1按电流的引入方式分类 4.2按安装孔分类. 5特性，
5.1 结构型式 5.2 型号及其含义 5.3 参数.. 5.4 外形尺寸与安装尺寸 6产品的有关资料， 6.1 资料的内容. 6.2 标志 6.3 安装、操作和维修说明。 6.4 包装.. 7正常的使用、安装和运输条件，
.8
7.1 正常使用条件， 7.2 安装条件.. 7.3 运输和贮存条件
·8结构和性能要求 8.1结构要求 8.2 性能要求 9试验 9.1 试验的分类. 9.2 验证结构要求.. 9.3 验证性能要求附录A （规范性附录）DLYO系列离合器安装孔尺寸及公差. 附录B （规范性附录）DLY5系列离合器安装孔尺寸及公差附录C （规范性附录） 电刷的型式及安装 C.1 电刷的型式. C.2 电刷的安装. 图1 'DLYO系列离合器外形尺寸与安装尺寸图2单键孔尺寸.
10
13 13 .15 .16
1>
18 图A.1 花键孔图A.2 单键孔. 图B.1单键孔图C.1 电刷DS-001、DS-002.. 图C.2 电刷DS-005、DS-006. 图C.3 电刷DS-010... 图C.4 安装示意图1. 图C.5 安装示意图2.. 图C.6 安装示意图3. 图C.7 安装示意图4.
15 15 16 17 17 17 18 18 18 .18
表1DLYO系列离合器参数. 表2DLY3系列离合器参数.. 表3DLY5系列离合器参数.. 表4DLYO系列离合器外形尺寸与安装尺寸表5DLYO系列离合器花键孔、单键孔尺寸. 表6DLY3系列离合器外形尺寸与安装尺寸表7DLY3系列离合器单键孔尺寸. 表8DLY5系列离合器外形尺寸与安装尺寸.. 表9DLY5系列离合器单键孔尺寸表10 最小爬电距离表11 工频耐电压的试验电压值。 表12 绝缘线圈的温升极限. 表13 型式试验项目及顺序表14 抽样方案表A.1 DLYO系列离合器安装孔尺寸及公差. 表B.1 DLY5系列离合器安装孔尺寸及公差.. 表C.1 电刷的安装尺寸.
.6
10 10 11 11 13
16
18 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10611—2006《牙嵌式电磁离合器》，与JB/T10611—2006相比主要技术变化
如下：
一修改了规范性引用文件GB/T191、GB/T4207、GB/T14048.1的标准年代号及名称（见第 2章); 增加了规范性引用文件GB/T1184一1996《形状和位置公差未注公差值》（见第2章）：增加了规范性引用文件GB/T2828.1一2012《计数抽样检验程序第1部分：按接收质量限
（AQL）检索的逐批检验抽样计划》（见第2章）；一取消了原4.3.1~4.3.3（见2006年版的4.3.1、4.3.3）；一增加了“资料的内容”“标志”“安装、操作和维修说明”的内容（见6.1、6.2、6.3；根据GB/T14048.1一2012的规定，介电性能试验时间缩短为5s（见8.2.3）；一增加了抽样试验项目的b）、c）项（见9.1.4.2）；取消了原第10章（见2006年版的第10章），将相关内容分别在第6章和第7章中体现（见
6.1和第7章）。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：天津机床电器有限公司、苏州电器科学研究院股份有限公司、桂林机床电器有限
公司。
本标准主要起草人：王琦、李靖、许巧玲、胡醇、韩美丽、李文礼。 本标准所代替标准的历次版本发布情况为：
JB/T10611-2006。 牙嵌式电磁离合器
1范围
本标准规定了DLYO系列、DLY3系列、DLY5系列牙嵌式电磁离合器的术语和定义，分类，特性，产品的有关资料，正常的使用、安装和运输条件，结构和性能要求，试验。
本标准适用于DLYO系列、DLY3系列、DLY5系列牙嵌式电磁离合器（以下简称离合器），该离合器在机械传动系统中，作从动部分与主动部分结合或分离之用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T11841996“形状和位置公差未注公差值 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4207--2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB/T14048.12012低压开关设备和控制设备第1部分：总则
3术语和定义
下列术语和定义适用于本文件。
3.1
牙嵌式电磁离合器toothed electromagneticclutches 主动侧和从动侧带有端面齿，在电磁吸力下互相啮合而传递力矩的离合器。
3.2
传递力矩statictorque 离合器处于励磁状态时，主动侧与从动侧端面齿相互啮合所传递的力矩。
3.3
接通时间 engaging time 从离合器接通电流到主动侧与从动侧端面齿完全啮合的时间。
3.4
断开时间disengagingtime 从离合器切断电流到主动侧与从动侧端面齿完全分离的时间。 4分类
4.1 按电流的引入方式分类
离合器按电流的引入方式分为： a）有滑环式； b）无滑环式。
4.2按安装孔分类
离合器按安装孔分为： a）花键孔式； b）单键孔式。
5特性
5.1结构型式
离合器主动侧和从动侧都具有端面齿的结构，当离合器通电时，主动侧和从动侧的端面齿相互啮合传递力矩，断电时终止传递力矩。 5.2型号及其含义
D L Y
A 一单键孔，花键孔不标注规格代号设计序号牙嵌式离合器电磁控制
示例： DLY0-1.2A表示设计序号为0，规格为1.2（即额定传递力矩为12N·m），安装孔为单键孔的牙嵌式电磁离合器。
5.3参数 5.3.1离合器的主要参数为额定传递力矩。 5.3.2DLY0系列离合器的主要参数和基本参数应符合表1的规定。 表1 DLYO系列离合器参数
规格 额定传递力矩 额定工作电压（DC》 额定绝缘电压（DC） 接通时间（不大于） 断开时间（不大于）代号
N·m 12 25 50 100 160 250 400
V
V
S 0.05 0.06 0.07 0.08 0.09 0.12 0.15
S 0.03 0.04 0.05 0.06 0.07 0.09 0.12
1.2 2.5 5 10 16 2.5 40 5.3.3 DLY3系列离合器的主要参数和基本参数应符合表2的规定。
24
60
表2 DLY3系列离合器参数
规格 额定传递力矩 额定工作电压（DC） 额定绝缘电压（DC) 接通时间（不大于） 断开时间（不大于）代号
N·m 50 100 160 250 400 630 1 000
V
V
s 0.05 0.06 0.08 0.10 0.12 0.14 0.18
S 0.06 0.08 0.11 0.13 0.15 0.20 0.25
5 10 16 25 40 63 100 5.3.4 DLY5系列离合器的主要参数和基本参数应符合表3的规定。
24
60
表3 DLY5系列离合器参数
规格 额定传递力矩 额定工作电压（DC） 额定绝缘电压（DC） 接通时间（不大于） 断开时间（不大于）代号
N·m 20 50 100 160 250 400 630 1 000 1 600
V
V
S 0.04 0.06 0.07 0.08 0.10 0.15 0.18 0.22
S 0.03 0.04 0.05 0.06 0.07 0.09 0.12 0.15
2 5n 10 16 25 40 63 100 160
24
60
