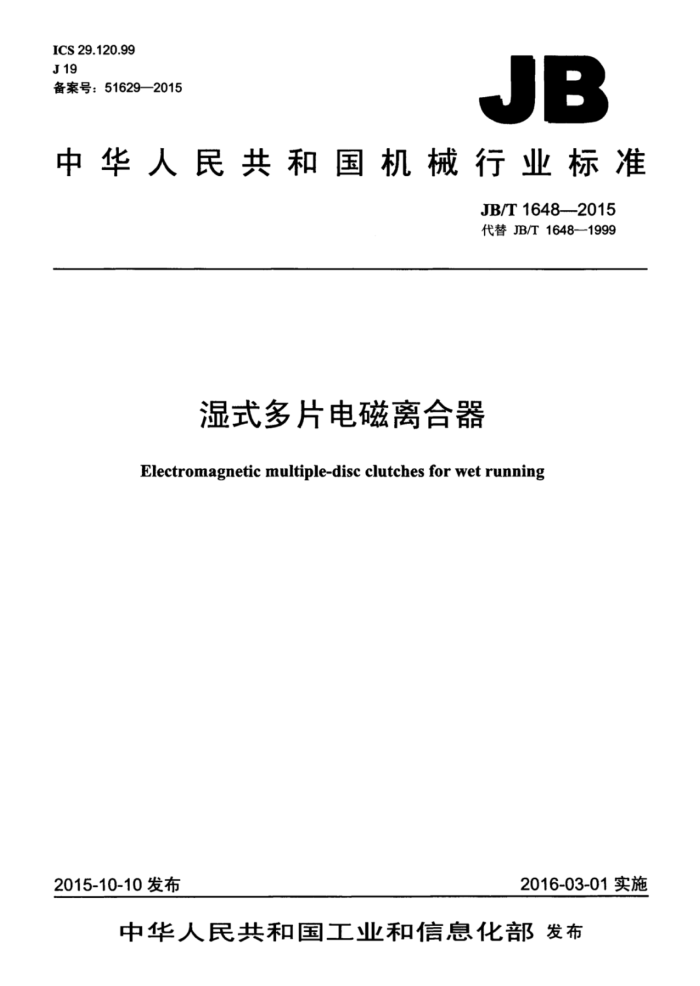

ICS 29.120.99 J19 备案号：51629—2015
JB
中华人民共和国机械行业标准
JB/T1648--2015 代替JB/T1648—1999
湿式多片电磁离合器
Electromagnetic multiple-disc clutches for wet running
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T1648—2015
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类.
4.1# 按电流的引入方式分 4.2 按磁路特性分 4.3按安装孔分. 4.4按规格代号分. 5特性 5.1结构型式 5.2参数 6产品的有关资料.
III
6.1资料的内容 6.2标志. 6.3安装、操作和维修说明 6.4包装. 7正常的使用、安装和运输条件 7.1正常使用条件 7.2安装条件 7.3运输和贮存条件， 8结构和性能要求 8.1 结构要求.. 8.2 性能要求. 9试验
O
9.1 试验的分类 9.2 验证结构要求. 9.3 验证性能要求。 附录A（规范性附录） 电刷寿命试验 A.1 寿命试验的目的 A.2 电刷寿命试验条件. A.3 判断合格的准则。
10 10 13 13 13 13
表1参数. 表2最小爬电距离表3工频耐电压的试验电压值表4绝缘线圈的温升极限表5寿命及试验条件
6
6
1
I JB/T1648—2015
8
表6 型式试验项目及顺序表7 抽取方案.. 表8 流量
##中####9
00000000000000000000000
10
II JB/T1648—2015
前言
本标准按照GB/T1.1一一2009给出的规定起草。 本标准代替JB/T1648-1999《湿式多片电磁离合器》与JB/T1648—1999相比主要技术变化如下：
-本标准表1离合器参数中增加了2500N·m4000N·m两个规格：一取消了1999年版7.3中规定的定期试验：
根据GB14048.1一2012规定，在本标准8.2.3中将介电性能试验时间缩短为5S，并调整了试
验电压值：取消了5.5.1规定的电气间隙小于值的冲击耐受试验：
一修订了离合器的寿命试验，将其由型式试验改为特殊试验增加了附录A电刷寿命试验。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：天津机床电器有限公司、苏州电器科学研究院股份有限公司。 本标准主要起草人：王琦、许巧玲、李雅民、李靖、晏世霆、董涛。 本标准所代替标准的历次版本发布情况为：
JB1648—1975-JB1648--1986-JB/T1648-1999
III JB/T1648—2015
湿式多片电磁离合器
1范围
本标准规定了湿式多片电磁离合器的术语和定义，分类，特性，产品的有关资料，正常的使用、安装和运输条件，结构和性能要求，试验。
本标准适用于湿式多片电磁离合器（以下简称离合器），也适用于湿式多片电磁制动器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T1182一2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4207-2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB14048.1一2012低压开关设备和控制设备第1部分：总则
3术语和定义
下列术语和定义适用于本文件。
3.1
湿式多片电磁离合器electromagnetic multiple-disc clutches for wet running 由电磁系统和摩擦片组构成并在油润滑条件下工作的离合器。
3.2
有集电环离合器clutches with slipring 线圈旋转，激磁电流经由电刷、集电环入的离合器。
3.3
无集电环离合器clutcheswithoutslipring 线圈不旋转，激磁电流经由一对接线端子或导线引入的离合器。
3.4
静力矩statictorque 离合器处于激磁状态，内、外摩擦片间无相对滑动时，自主动侧传递到从动侧的最大力矩。
3.5
动力矩dynamic torque 离合器处于激磁状态，内、外摩擦片间有相对滑动时，自主动侧传递到从动侧的力矩。
3.6
空载力矩idletorque 离合器处于非激磁状态，主动侧旋转时，自主动侧传递到从动侧的力矩。
1 JB/T16482015
3.7
接通时间 engaging time 从离合器线圈通电开始，至力矩上升至80%额定动力矩所需的时间。 断开时间 disengaging time 从离合器线圈断电开始，至力矩下降至10%额定动力矩所需的时间。
3.8
3.9
平均线速度 average linearvelocity 摩擦片有效摩擦面的平均摩擦半径上的切线方向速度。
4分类
4.1按电流的引1入方式分
a》有集电环离合器，可分为：
1）单集电环式： 2）双集电环式。
b）无集电环离合器。 4.2按磁路特性分
a）磁通一次过片式： b）磁通两次过片式 c）磁通不过片式。
4.3按安装孔分
a）花键孔； b）单键孔； c）光孔。
4.4按规格代号分
离合器分为1.2，2.55，1016，25，40，63，100，160，250，400
5特性
5.1结构型式
离合器为湿式，多片的结构，在有润滑油的条件下工作。离合器通电时结合，并传递力矩：断电后脱开，并终止力矩的传递。 5.2参数
离合器的主要性能参数为额定动力矩，其主要参数和基本参数见表1。
2
