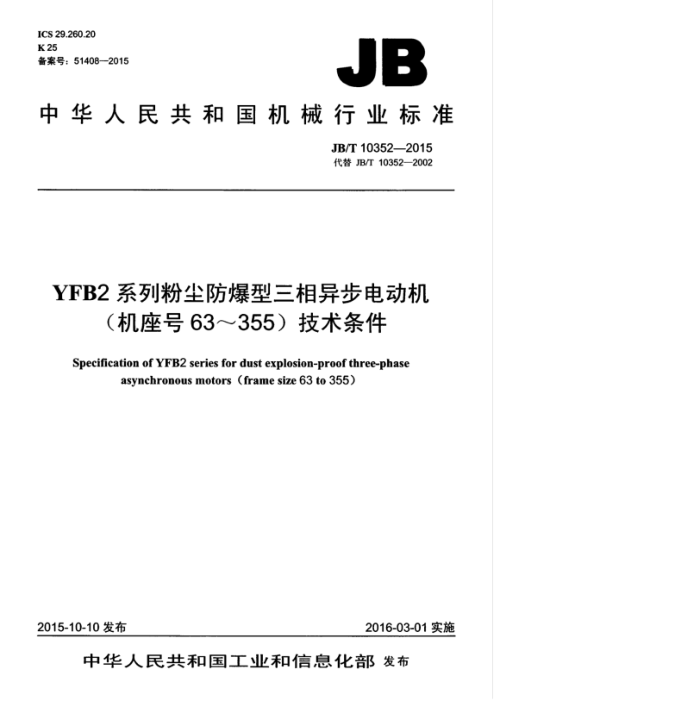

ICS29.260.20 K25 备案号：51408--2015
JB
中华人民共和国机械行业标准
JB/T103522015 代替JB/T10352—2002
YFB2系列粉尘防爆型三相异步电动机
（机座号63～355）技术条件
Specification of YFB2 series for dust explosion-proof three-phase
asynchronous motors (frame size 63 to 355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
YFB2系列粉尘防爆型三相异步电动机
（机座号63355）技术条件
JB/T 10352--2015
丰
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*2印张·61千字 2016年8月第1版第1次印刷
定价：30.00元
*
书号：15111·13028 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693 JB/T10352-2015
目 次
前言
II
范围规范性引用文件
2
3 型式、基本参数与尺寸. 4技术要求，试验方法.
15 23 .24 25
5
检验规则.. 标志、包装及保用期
6 7
图1电动机尺寸示意图（一）图2电动机尺寸示意图（二）图3电动机尺寸示意图（三）图4电动机尺寸示意图（四）图5电动机尺寸示意图（五）图6 电动机尺寸示意图（六）
6 8
..10 11 12
表1结构及安装代码表2 机座号与转速及功率的对应关系表3 机座带底脚、端盖上无凸缘的电动机. 表4 机座带底脚、端盖上有凸缘（带通孔）的电动机表5# 机座不带底脚端盖上有凸缘（带通孔）的电动机，表6 机座带底脚、端盖上有凸缘（带螺孔）的电动机表7机座不带底脚、端盖上有凸缘（带螺孔）的电动机表8机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机表9轴伸键的尺寸及公差表10 径向圆跳动公差表11 径向圆跳动及轴向圆跳动公差表12 平行度公差表13 平面度公差.. 表14 键槽的对称度公差表15 效率和功率因数的保证值表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证值，表18 最大转矩对额定转矩之比的保证值. 表19 堵转电流对额定电流之比的保证值表20 电气性能保证值表21 断电后时间间隔. 表22 试验电压的有效值
3 1 6
9
11 12 14 14 14 15 15 15 16 16 17 18 19 20 21 21 JB/T10352-2015
表23 不同轴中心高H（mm）用位移速度和加速度表示的振动强度限值（方均根值）表24 空载最大A计权声功率级表25 负载时A计权声功率级增量表26 试验项目
.22 .22
C000000100000
.23
24
表 27 出线端标志。
.26
1
II JB/T10352—2015
前言
本标准按照GB/T1.12009给出的规则起草本标准代替JB/T10352一2002《YFB系列粉尘防爆型三相异步电动机（机座号63～355）技术条件》
与JB/T10352一2002相比主要技术变化如下：
引用了现行国家标准和行业标准，增加了GB3836.3—2010、GB1971—2006和GB/T1958- 2004; 一安装尺寸K、S值中的15mm19mm分别改为14.5mm18.5mm；根据GB/T1096一2003的规定，键尺寸公差由h9改为h8；提高了电动机的效率指标，其中2极～6极电动机的效率符合GB18613一2012中的3级能效等
级，效率试验方法更改为B法；一按GB755一2008的规定，增加了对电动机最大运行安全转速的要求；一按GB10068一2008的规定，修改了机械振动的考核项目和限值，机械振动由按振动速度考核
改为按振动位移、振动速度及振动加速度三项指标考核：一按GB10069.3一2008的规定，修改了空载噪声限值，增加了负载噪声；一检查试验项目中增加了旋转方向的测定，型式试验中增加了转差率的测定。 本标准由中国机械工业联合会提出。 本标准由南阳防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防集团股份有限公司。 本部分参加起草单位：江苏锡安达防爆股份有限公司、南阳防爆电气研究所有限公司、国家防爆电
气产品质量监督检验中心河南省电气防爆安全重点实验室。
本部分主要起草人：来海丰、陆进生、李静娅、李梅兰、马秋菊、靳凯。 本部分所代替标准的历次版本发布情况为：
-JB/T10352—2002。
III JB/T10352—2015
YFB2系列粉尘防爆型三相异步电动机
（机座号63一355）技术条件
1范围
本标准规定了YFB2系列粉尘防爆型三相异步电动机的型式、基本参数与尺寸技术要求，试验方法、检验规则、标志、包装及保用期。
本标准适用于YFB2系列粉尘防爆型三相异步电动机（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB755--2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1958一2004产品几何量技术规范（GPS） 形状和位置公差检测规定 GB1971-2006旋转电机线端标志与旋转方向 GB/T1993-1993旋转电机冷却方法 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB3836.1--2010爆炸性环境第1部分：设备通用要求 GB3836.3-2010爆炸性环境第3部分：由增安型*e保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~
1080
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GBT10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求 GB18613-2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。 JB/T10352—2015
示例： YFB2 132 S1-2
规格代号，132表示中心高S表示短机座，1表示1号铁心，2表示2极系列代号：Y表示三相异步电动机，FB表示粉尘隔爆型：2表示第2次设计
3.2电动机应按GB12476.1的规定制成粉尘防爆型，其防爆标志为DIPA21TA，T3~DIPA22TA，T3 DIPB21TB*T3、DIPB22TB*T3、DIPA21TA*T4、DIPA22TA*T4DIPB21TB*T4、DIPB22TB T4 3.3电动机的外壳防护等级为IP65（21区）、IP55（22区）（见GB/T4942.1）。 3.4电动机的冷却方法为IC411（见GB/T1993—1993）。 3.5电动机的结构及安装代码为IMIB3、IMB5、IMB6IMB7、IMB8~B14、B34、IMB35、IMV1 IMV3IMV5.IMV6、IMV15V17、V18IMV35和IMV37（见GB/T997—2008），并应符合表1的规定。
表1结构及安装代码
机座号
结构及安装代码（IM）
63~112 63~160 180~280 315~355
B14-B34V18
B3、B5-B6-B7、B8、B35-V1-V3、V5V6V15、V17-V35、V37
B3、B5.B35-V1
B3-B35.V1
3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的额定电压为380V、660V、380V/660V，额定频率为50Hz或60Hz 3.8电动机按以下额定功率制造：
0.12kw.0.18kW0.25kw.0.37kw.0.55kw.0.75kw.1.1kw1.5kw.2.2kW.3kw.4kw. 5.5kw.7.5kw、11kw.15kw、18.5kw.22kw.30kw.37kw、45kW.55kw.75kw.90kw 110kw.132kw.160kw.200kw-250kw、315kw。 3.9电动机的机座号与转速及功率的对应关系应符合表2的规定。 3.10电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表3～表8的规定；外形尺寸参考表3～表8的规定。尺寸符号
如图1~图6所示。 b）电动机轴伸键的尺寸及公差应符合表9的规定。 c）轴伸长度一半处的径向圆跳动公差应符合表10的规定值。 d》凸缘止口对电动机轴线的径向圆跳动和凸缘配合面对电动机轴线的轴向圆跳动公差应符合表11
的规定。 e）电动机轴线对底脚支承面的平行度公差应符合表12的规定。 f）电动机底脚支承面的平面度公差应符合表13的规定。 g）电动机轴伸上键槽的对称度公差应符合表14的规定。
2
