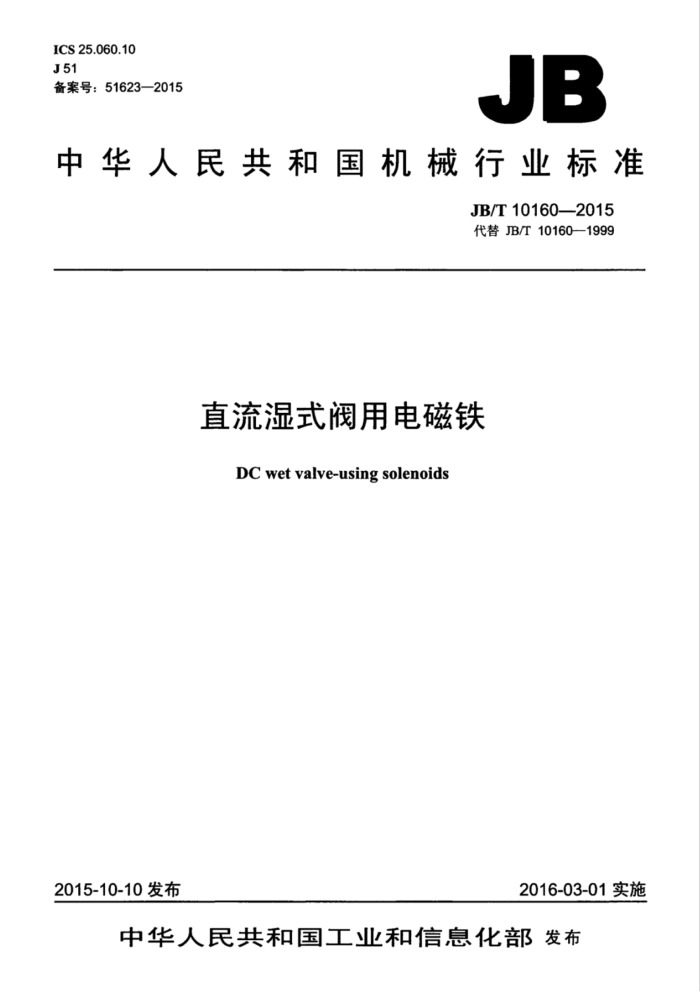

ICS25.060.10 J51 备案号：51623—2015
JB
中华人民共和国机械行业标准
JB/T10160—2015 代替JB/T10160—1999
直流湿式阀用电磁铁
DC wet valve-using solenoids
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T101602015
目 次
前言 1范围. 2规范性引用文件. 3术语和定义、符号 4分类... 5特性. 6产品的有关资料. 7正常使用、安装、运输和贮存条件. 8结构和性能要求. 9试验附录A（规范性附录） 脉冲油压寿命试验的要求和试验方法
.6
中
12 17
图1 板式四角螺钉连接型电磁铁外形尺寸与安装尺寸图2MFZ6.-22YC型电磁铁外形尺寸与安装尺寸. 图3MFZ6-37YC型电磁铁外形尺寸与安装尺寸图4MFZ6-90YC型电磁铁外形尺寸与安装尺寸图5MFZ9-20YC型电磁铁外形尺寸与安装尺寸图6MFZ9-55YC型电磁铁外形尺寸与安装尺寸. 图7MFZ12-37YC型电磁铁外形尺寸与安装尺寸. 图8 MFZ12-90YC型电磁铁外形尺寸与安装尺寸图9插头连接尺寸图A.1合格的压力波形图A.2 不可以接受的压力波形
3
二
.6 .6 10 19 19
表1板式四角螺钉连接型电磁铁的基本参数表2四角螺钉连接型电磁铁的基本参数，表3螺纹连接型电磁铁的基本参数表4板式四角螺钉连接型电磁铁外形尺寸与安装尺寸表5电磁铁的最小电气间隙基本参数表6最小爬电距离表7工频耐电压试验电压值表8线圈的温升极限表9型式试验项目及顺序表10绝缘电阻
2
中
L
.9 9 11 11 12 14 JB/T10160-2015
前言
本标准按照GB/T1.1一2009给出的规定起草。 本标准代替JB/T101601999《直流湿式阀用电磁铁》：与JB/T101601999相比主要技术变化如
下：
一在第4章中规定了电磁铁的分类方法：一在5.3和5.7中增加了有关四角螺钉连接型电磁铁和螺纹连接型电磁铁的内容：一在9.3.4的温升试验中，对温升值充许乘以修正系数K：
在9.1.5中，增加了一项特殊试验，即脉冲油压寿命试验：一取消了1999年版中7.3规定的定期试验。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：安阳凯地电磁技术有限公司、苏州电器科学研究院股份有限公司。 本标准主要起草人：李泰林，贾爱华，罗静，赵海涛，李艳锋，慕小利、晏世霆、重涛。 本标准所代替标准的历次版本发布情况为：
-JB/T10160—1999。
II JB/T10160-2015
直流湿式阀用电磁铁
1范围
本标准规定了直流湿式阀用电磁铁（以下简称电磁铁）的术语和定义，符号，分类，特性，产品的有关资料，正常使用、安装、运输和贮存条件，结构和性能要求，试验。
本标准适用于在单相桥式全波整流不加滤波装置的直流电压至220V的控制电路中，作为湿式电磁阀控制用的直流湿式阀用电磁铁。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4--2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十 12h循环）
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限CAQL）检索的逐批检验抽样计划
GB/T2900.182008电工术语低压电器 GB/T4207---2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB/T13384一2008机电产品包装通用技术条件 GB14048.1一2012低压开关设备和控制设备第1部分：总则 JB/T5244—2001液压阀用电磁铁
3术语和定义、符号
GB/T2900.18—2008、GB/T14048.1--2012及JB/T5244-2001界定的术语和定义、符号适用于本文件。
4分类
按与阀体的连接方式可分为： a）板式四角螺钉连接型电磁铁： b）四角螺钉连接型电磁铁： c）螺纹连接型电磁铁。
5特性
5.1结构型式
电磁铁为装甲螺管型推动式，具有防护外壳（金属外壳或耐高温塑料外壳）：无复位装置。衔铁在密封的导套内运动，电磁铁依靠阀体弹簧反作用力复位。
1 JB/T10160—2015
5.2 型号及含义
除本标准规定外 有关电磁铁型号的其他内容由制造广自行规定。 M F z 口 -口 Y c 口
派生代号电源接线方式为插头座式湿式（衔铁工作于液压油中）规格代号或额定吸力设计序号直流阀用电磁铁
5.3 基本参数
5.3.1 板式四角螺钉连接型电磁铁的基本参数见表1
表1 板式四角螺钉连接型电磁铁的基本参数
额定吸力 额定行程 全行程 导套承受公称油压 通电持续率为60%时的操作频率 N
型号 MFZ1-1.5YC MFZ1-2.5YC MFZ1-3YC MFZ1-4YC MFZ1-5.5YC MFZ1-7YC 5.3.2 四角螺钉连接型电磁铁的基本参数见表2。
mm 3 3 5 6 4 7
MPa
次/h
mm ≥5.5 6 >7 ≥8.5 ≥8.5 ≥10.5
15 25 30 40 55 70
6.3
≤12000
表2四角螺钉连接型电磁铁的基本参数
额定吸力 额定行程 全行程 导套承受公称油压 通电持续率为60%时的操作频率
型号 MFZ6-22YC MFZ6-37YC MFZ6-90YC
MPa 10 16 16
次/h
N 22 37 90
mm 2.8 2.8 3.6
mm ≥6
≥6 ≥7.8
≤12000
5.3.3 螺纹连接型电磁铁的基本参数见表3。
表3！ 螺纹连接型电磁铁的基本参数
导套承受公称油压 通电持续率为60%时的操作频率
额定吸力
额定行程 mm
全行程 mm ≥6.1 ≥8.1
型号 MFZ9-20YC MFZ9-55YC MFZ12-37YC MFZ12-90YC
次/
N 20 55 37 90
MPa 16 16 21 21
3 4 2.8 4
≤12000
≥6 ≥9
2 JB/T10160—2015
5.4额定工作电压
额定工作电压的优选值为： DC:12V,24V.110V,220V. 注：其他电压值由制造厂与用户协商确定。
5.5工作电压的波动范围
电磁铁的工作电压应在85%U110%U波动 5.6额定工作制
电磁铁适用于下列工作制： a）长期工作制； b）断续周期工作制。
5.7外形尺寸与安装尺寸 5.7.1板式四角螺钉连接型电磁铁的外形尺寸与安装尺寸应符合图1和表4的规定
鹿由
L2
4Xd
电磁铁得电时推杆伸出长度
Hmax
Ama
a)圆形结构
由
由
Lma
1
C
Hmax
电联铁得电时推杆伸出长度
b)方形结构
图1板式四角螺钉连接型电磁铁外形尺寸与安装尺寸
3 JB/T10160—2015
表4板式四角螺钉连接型电磁铁外形尺寸与安装尺寸
安装尺寸 mm
外形尺寸
型号
mm
Amax Bmax Hma 36.5
a
di
d2
Li
L2
d
Lma 5.5 7.5
52 63
81 28±0.2 $8.5 $3.5 $4.5 3±0.2 7
MFZ1-1.5YC
47.5 50.5 66 55.6
MFZ1-2.5YC MFZ1-3YC MFZ1-4YC MFZ1-5.5YC 55.6 71 MFZ1-7YC
38±0.2 68.5
$4
64.5 3±0.2
8
81 97 41±0.2 $12.5 $7 $4.5 6±0.2 13
100 45±0.2 912.5 47 $5.5 6±0.2 13 7.5 106 45±0.2 $12.5 $7 $5.5 4±0.2 11 7.5 111 60±0.2 13 58 $6.5 7±0.2 10 8.5
71
72.6
88
5.7.2 四角螺钉连接型电磁铁的外形尺寸与安装尺寸应符合图2一图4的规定。 5.7.3 螺纹连接型电磁铁的外形尺寸与安装尺寸应符合图5～图8的规定。
中
I 10n
XBW
bt
9.9±0.1 电磁铁得电时推杆伸出长度
28±0.1
83 max
3.5.
36max
图2MFZ6-22YC型电磁铁外形尺寸与安装尺寸
中
LOL
一
xeu 6
xew 0108元
S 51
中
D
9.9±0.10 电磁铁得电时推杆伸出长度
7
4X4.4
28±0.10
3.5
44max
84max
图3MFZ6-37YC型电磁铁外形尺寸与安装尺寸
