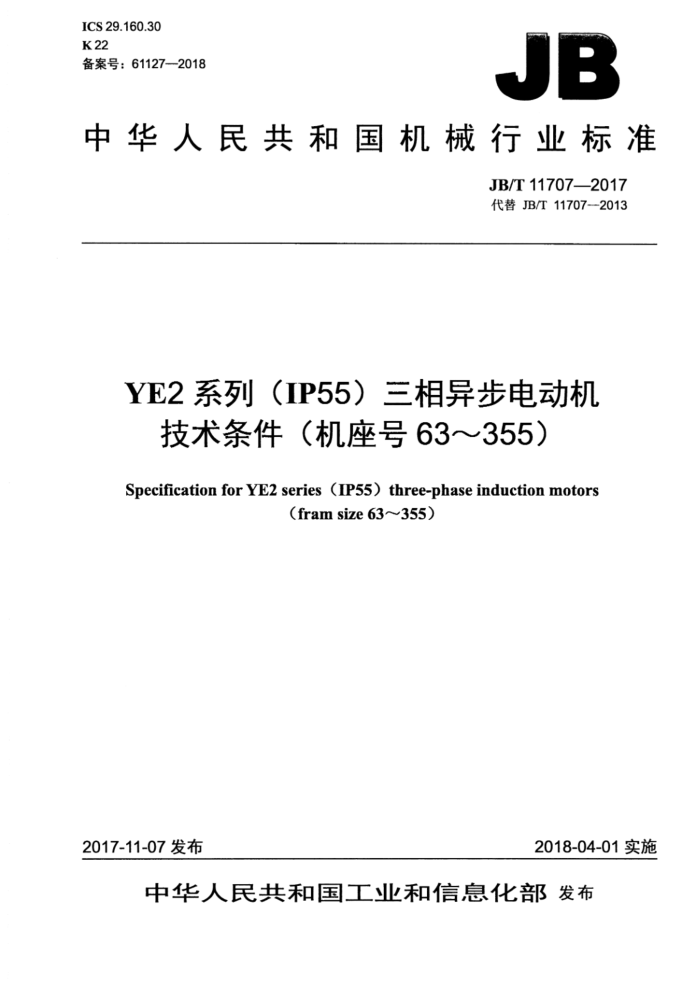

ICS 29.160.30 K22 备案号：61127-2018
JB
中华人民共和国机械行业标准
JB/T11707—2017 代替JB/T11707-2013
YE2系列（IP55）三相异步电动机
技术条件（机座号63～355）
Specification for YE2 series (IP55) three-phase induction motors
(fram size 63~355)
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T11707--2017
目 次
前言 1范围、 2规范性引用文件 3型式、基本参数与尺寸. 4技术要求.. 5检验规则. 6标志、包装及保用期..
I
23 .31 32
图1 机座带底脚、端盖上无凸缘的电动机图2机座带底脚、端盖上有凸缘（带通孔）的电动机. 图3机座不带底脚、端盖上有凸缘（带通孔）的电动机图4机座带底脚、端盖上有凸缘（带螺孔）的电动机图5机座不带底脚、端盖上有凸缘（带螺孔）的电动机图6立式安装、机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机。
.8 11 .14 16 18
表1电动机的结构及安装型式表2机座号与转速及功率的对应关系.. 表3机座带底脚、端盖上无凸缘的电动机. 表4机座带底脚、端盖上有凸缘（带通孔）的电动机. 表5机座不带底脚、端盖上有凸缘（带通孔）的电动机，表6机座带底脚、端盖上有凸缘（带螺孔）的电动机表7机座不带底脚、端盖上有凸缘（带螺孔）的电动机，表8立式安装、机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机，表9轴伸键的尺寸及公差表10径向圆跳动公差. 表11 径向圆跳动及轴向圆跳动公差表12 平行度公差. 表13 平面度公差. 表14 对称度公差.. 表15 效率和功率因数的保证值表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证值表18 最大转矩对额定转矩之比的保证值. 表19 堵转电流对额定电流之比的保证值. 表20 电气性能保证值的容差.. 表21 断电后间隔时间表22 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）表23 空载时最大A计权声功率级值Lw
2 2 .5
S
12 .15 .17 18 2 .21 .22 22 22 22 23 24 25 .26 .28 29 ..29 ..30 ..30
1 JB/T117072017
表24负载时A计权声功率级的噪声允许最大增加量1 表25 5检验项目. 表26 出线端标志
..31 ....31 ....33
II JB/T11707—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T11707-2013《YE2系列（IP55）高效率三相异步电动机技术条件（机座号80～
355)》，与JB/T11707—2013相比主要技术内容变化如下：
一标准名称改为“YE2系列（IP55）三相异步电动机技术条件（机座号63355）”；一将机座号向下延伸，增加了机座号63、71，取消了机座号3551、3552，极数扩大为2P～10P
功率范围为0.12kW~315kW（见3.8表8，2013年版的3.8）； -增加电动机的机械检查项目（见4.26）；
一
检验项目采用列表方式（见表25）。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、山东华力电机集团股份有限
公司、上海德驱驰电气有限公司、福建安波电机集团有限公司、西安泰富西玛电机有限公司、浙江沪龙科技股份有限公司、浙江金龙电机股份有限公司、国家中小型电机质量监督检验中心。
本标准参加起草单位：江苏大中电机股份有限公司、湘潭电机股份有限公司、安徽皖南电机股份有限公司、衡水电机股份有限公司、湖南天能电机制造有限公司。
本标准主要起草人：顾德军、严蓓兰、张文斌、吴艳红、韩顺虎、陈仙根、王建权、朱义潜、叶叶、 黄坚。
本标准所代替标准的历次版本发布情况为：
JB/T11707—2013。
III JB/T11707-2017
YE2系列（IP55）三相异步电动机技术条件（机座号63～355）
1范围
本标准规定了YE2系列三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、 包装及保用期。
本标准适用于YE2系列（IP55）三相异步电动机（机座号63～355）（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T755—2008 旋转电机定额和性能 GB/T997—2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032--2012 ：三相异步电动机试验方法 GB/T1971-2006 旋转电机线端标志与旋转方向 GB/T1993—1993 旋转电机冷却方法 GB/T4772.1—1999 9旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号551080 GB/T4942.1—2006 旋转电机整体结构的防护等级（P代码）分级 GB/T10068—2008车 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1--2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB/T14711一2013中小型旋转电机通用安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2--2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分依次排列组成。
示例： Y E2
132S1-2
规格代号：表示轴中心高为132mm（或机座号为132），机座长为S，铁心长度为1号，极数为2极 E2表示IE2能效等级产品代号：Y表示三相异步电动机
1 JB/T117072017
3.2 电动机的外壳防护等级为IP55（按GB/T4942.1一2006的规定）。 3.3电动机的冷却方法为IC411（按GB/T1993一1993的规定）。 3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IM V1、IMV3、IMV5、IMV6、IMV15、IMV17、IMV18、IMV19、IMV35和IMV37按GB/T997-2008 的规定），按本标准表1的规定确定。
表1电动机的结构及安装型式
结构及安装代号（IM）
机座号 63~112 B3、B5、B6、B7、B8、B14、B34B35、V1V3、V5、V6、V15、V17~V18、V19、V35、V37 132~160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
B3、B5B35、V1 B3、B35、V1
180~~280 315~355
3.5电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6电动机的额定频率为50Hz，额定电压为380V。额定功率在3kW及以下者为接法，其他额定功率均为△接法。 3.7电动机应按下列额定功率制造：
0.12kw,0.18k.0.25kw,0.37kW.0.55kw.,0.75kW.1.1kW,1.5kW,2.2kw,3kW.,4kw, 5.5kW,7.5k,11kW,15kw.18.5kw,22kW,30kW,37kw,45kW.55kW.75kW.90kW, 110kW,132kW,160kw,200kW,250kW,315kW。 3.8电动机的机座号与转速及额定功率的对应关系应按表2的规定。
表2机座号与转速及功率的对应关系
同步转速 r/min 1000 额定功率 kw
机座号
1 500
3000
750
600
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
0.12 0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3
63M1 63M2 71M1 71M2 80M1 80M2 90S 90L 100L1 100L2
0.18 0.25 0.37 0.55 0.75 1.1
0.18 0.25 0.37 0.55 0.75 1.1
1.5
3
2 JB/T11707—2017
表2 机座号与转速及功率的对应关系（续）
同步转速 r/min 1 000 额定功率 kw 2.2
机座号
3 000
1 500
750
600
4 5.5
1.5 2.2
112M 132S1 132S2 132M1 132M2 160M1 160M2 160L 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L2 355M1 355M2 355L 注：S、M、L后面的数字1、2分别代表同一机座号和转速下的不同额定功率
4 5.5 7.5
m 4 5.5 7.5 11 I 15 18.5 22 一 30 37 45 55 75 90 110 132 160 200 250
7.5
m .4 5.5 7.5 一 11 5 18.5 22 30 37 45 55 75 90 110 132 160 200
- 11 15 18.5 22 一 30 37 一 45 55 75 90 110 132 160 200 250 315
11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 250 315
45 55 75 90 110 132 160
3.9电动机的安装尺寸及公差应符合表3～表8和图1～图6的规定；外形尺寸应不大于表3～表8和图1~图6的规定。
3 JB/T11707-2017
(0)
二献
力
SS091
C7H
0
SE08
C7H
9
0608
