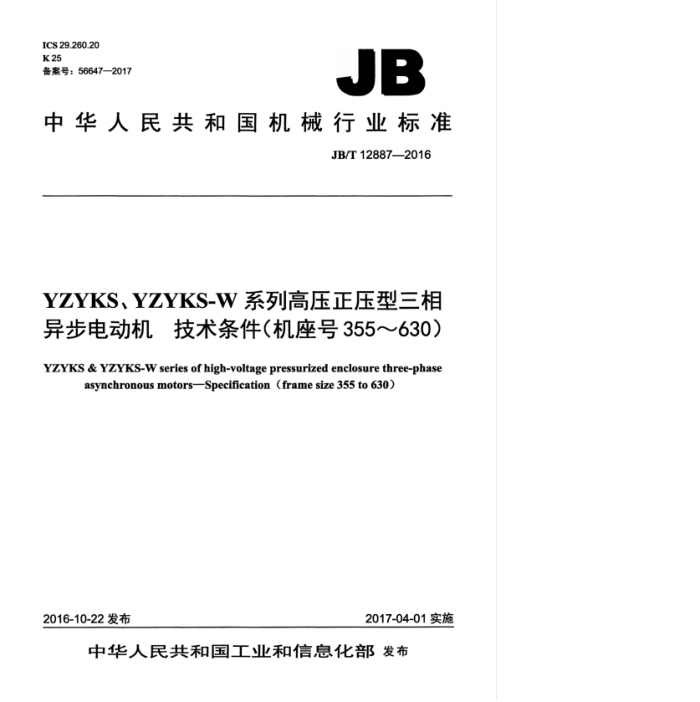

ICS 29.260.20 K25 备案号：56647—2017
JB
中华人民共和国机械行业标准
JB/T12887—2016
YZYKS、YZYKS-W系列高压正压型三相异步电动机技术条件（机座号355～630）
YZYKS & YZYKS-W series of high-voltage pressurized enclosure three-phase
asynchronous motors-Specification (frame size 355 to 630)
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和 中国
机械行业标准
YZYKS、YZYKS-W系列高压正压型三相异步
电动机技术条件（机座号355～630）
JB/T12887-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.5印张·44千字
2017年4月第1版第1次印刷
定价：24.00元
*
书号：15111·14175 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12887—2016
目 次
前言. 范围
1
1
2 规范性引用文件 3 型式、基本参数与尺寸 3.1 电动机型号.. 3.2 防爆标志。 3.3 正压外壳保护形式 3.4 外壳防护等级 3.5 冷却方式 3.6 结构及安装型式. 3.7 定额 3.8 额定频率 3.9 额定功率， 3.10 机座号与功率及同步转速的对应关系（6kV或3kV） 3.11 机座号与功率及同步转速的对应关系（10kV） 3.12 电动机尺寸及公差. 4技术要求
4.1 概述. 4.2 环境条件， 4.3 电源电压和频率与额定值的偏差 4.4 效率和功率因数的保证值. 4.5 堵转转矩对额定转矩之比的保证值 4.6 堵转电流对额定电流之比的保证值 4.7 最大转矩对额定转矩之比的保证值 4.8 最小转矩对额定转矩之比的保证值 4.9 电气性能保证值的容差 4.10 电动机定子绕组温升和最高表面温度。 4.11 超速试验 4.12 短时过转矩试验 4.13 绝缘电阻 4.14 耐电压试验 4.15 匝间绝缘耐冲击电压试验 4.16 空载电流. 4.17 振动强度限值 4.18 噪声限值 4.19 加热器、排液装置、 4.20 电动机外观和装配质量. 4.21 联轴器
9
O
11 17 11 .11 12 12 12
12 13 13 13 13 13 13 13 13 14
I JB/T128872016
4.22 接线盒位置 4.23 旋转方向。 4.24 逆转、制动. 4.25 端电压 4.26 轴电流.. 4.27 保护接地标志 4.28 外壳、管道和连接件的材质 4.29 电动机的正压换气装置要求。 4.30 等电位连接.. 4.31 水压试验 4.32 冷却器风机所配电动机的防爆等级 4.33 正压外壳和保护气体用的管道 4.34 换气 4.35 正压外壳结构和防爆性能 4.36肥电距离与电气间隙 5试验方法检验规则
14 14 ..14 14 14 14 ..14 14 14 15 ...15 15
15 15
15
.15 15 15 15 16 16 17 17
6
6.1 防爆合格证 6.2 检验. 6.3 检查试验 6.4 型式试验 6.5 防爆性能检验 7标志、包装及保用期。
图1尺寸示意图.
表1 机座号与功率及转速的对应关系（6kV或3kV）表2 机座号与功率及转速的对应关系（10kV）表3 轴伸键尺寸及公差. 表4 安装和外形尺寸及公差（6kV或3kV）表5 安装和外形尺寸及公差（10kV）表6 径向圆跳动公差表7 平行度公差.. 表8 平面度公差. 表9 键槽的对称度公差表10 效率和功率因数的保证值（6kV或3kV）表11 效率和功率因数的保证值（10kV）表12 堵转转矩保证值表13 堵转电流倍数保证值表14 电气性能保证值的容差表15 最高表面温度表16 试验项目。 表17 出线端标志
10 11 11 12 12 16 18
ⅡI JB/T12887—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口本标准起草单位：佳木斯电机股份有限公司、河南省电气防爆安全重点实验室、南阳防爆集团股份
有限公司、南阳防爆电气研究所有限公司、上海电气集团上海电机厂有限公司、国家防爆电气产品质量监督检验中心。
本标准主要起草人：王殿友、王军、于喜伟、陈瑞、袁登攀、谢晓川、栾华、顾秀珍、曹旭。 本标准为首次发布。
III JB/T12887—2016
YZYKS、YZYKS-W系列高压正压型三相异步电动机
技术条件（机座号355～630）
1范围
本标准规定了YZYKS、YZYKS-W系列高压正压型三相异步电动机（机座号355～630）的型式、 基本参数与尺寸技术要求、试验方法、检验规则以及标志、包装及保用期。
本标准适用于YZYKS、YZYKS-W系列高压正压型三相异步电动机（机座号355～630）（以下简称电动机）
凡属于本系列电动机派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191·包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒的分类（IM代号） GB/T1032 三相异步电动机试验方法 GB/T1096 普通键平键 GB/T1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971 旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.5一2004爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB/T4772.2旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～2360 GB/T4942.1 旋转电机整体结构的防护等级（P代码）分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分旋转电机噪声测定方法 GB10069.3旋转电机噪声测定方法及限值第3部分噪声限值 GB/T22715旋转交流电机定子成型线圈耐冲击电压水平 JB/T2728.1电机用气体冷器第1部分：一般规定 JB/T4375电工产品户外户内腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1电动机型号
电动机型号由产品代号、规格代号、特殊环境代号三部分依次排列组成。
1 JB/T12887—2016
示例： YZYKS 500-4 W
特殊环境代号，W表示户外规格代号，表示中心高为500mm，4极产品代号：Y表示三相异步电动机：ZY表示防爆形式为正压外壳型：KS 表示冷却方式为空-水冷却
3.2防爆标志
电动机应按GB3836.1-2010和GB3836.5—2004的规定制成正压型，其防爆标志为：
-1区爆炸性气体环境：ExpxIT1Gb、ExpxIT2Gb、ExpxIT3Gb、ExpxIT4Gb; 2区爆炸性气体环境：ExpzIT1Gc、ExpzIT2Gc、ExpzIT3Gc、ExpzIT4Gc; 配用其他防爆型式的接线盒和部件须符合相应防爆标准的规定，电动机的防爆标志按GB 3836.1的规定，例如：ExepxⅡT4Gb（接线盒为增安型》。
3.3正压外壳保护形式
正压外壳保护形式为泄漏补偿正压。 3.4外壳防护等级
电动机的外壳防护等级为IP54或IP55（见GB/T4942.1） 3.5 冷却方式
电动机冷却方式为IC81W，如需其他冷却方式可由用户与制造厂协议商订（见GB/T1993）。 3.6结构及安装型式
电动机的结构及安装型式为IMB3、IM1001，也可由用户与制造厂协议商订（见GBT997）。 3.7定额
电动机的定额是以连续工作制（S1）为基准的连续定额。 3.8额定频率
电动机的额定频率为50Hz，额定电压为3kV、6kV或10kV。 3.9额定功率
电动机应按下列额定功率制造： 185kw、200kw、220kw、250kw280kw、315kw、355kw、400kw450kw、500kw.
560kw630kw、710kw.800kw、900kW、1000kw-1120kW、1250kW、1400kW-1600kw、 1800kw.2000kw-2240kw.2500kw.2800kw3150kw.3550kw.4000kw。 3.10机座号与功率及转速的对应关系（6kV或3kV)
电动机的机座号与功率及转速的对应关系应符合表1的规定（6kV或3kV》。 3.11机座号与功率及转速的对应关系（10kV）
电动机的机座号与功率及转速的对应关系应符合表2的规定（10kV）。
2
