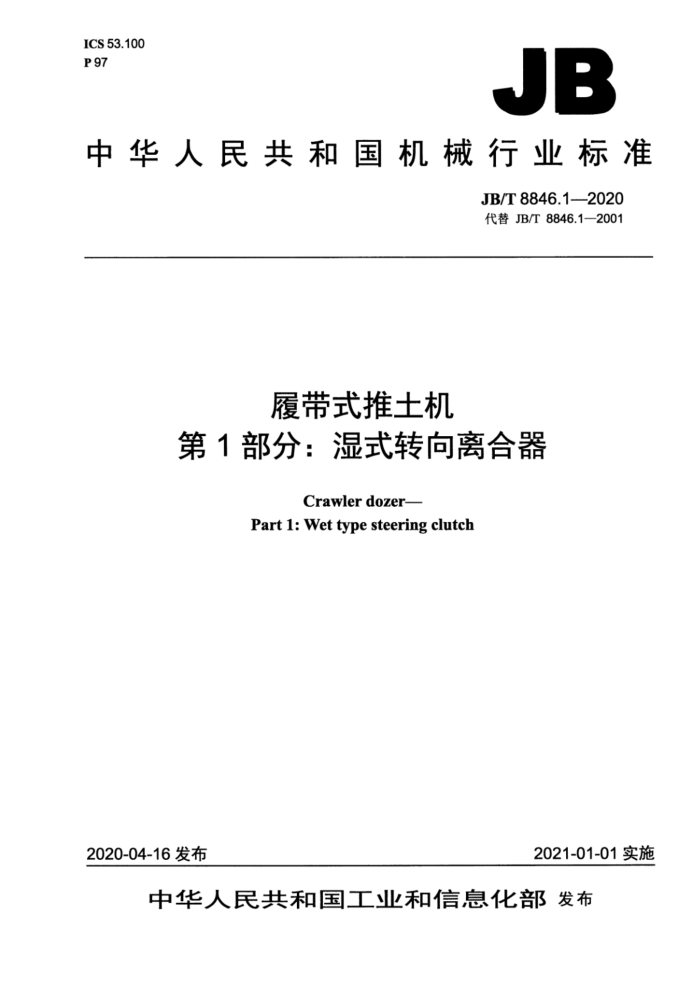

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T 8846.1—2020 代替JB/T8846.1—2001
履带式推土机
第1部分：湿式转向离合器
Crawler dozer-
Part 1: Wet type steering clutch
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T8846.12020
目 次
前言 1范围 2规范性引用文件 3要求， 3.1一般要求. 3.2性能要求 4试验方法 5检验规则 5.1出厂检验. 5.2型式检验.. 6标志、包装和贮存 6.1标志 6.2 包装. 6.3贮存附录A（规范性附录） 性能试验方法 A.1试验项目
0
A.2试验设备及工具 A.3试验方法 A.4试验分析
图A.1 湿式离合器试验测试方案结构示意图
表1主要零件的力学性能表2检验项目.. 表A.1试验前检查记录表表A.2湿式离合器试验记录表
4 JB/T8846.1—2020
前言
JB/T8846《履带式推土机》分为两个部分： —第1部分：湿式转向离合器；一第2部分：干式转向离合器。 本部分为JB/T8846的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8846.1一2001《履带式推土机湿式转向离合器 技术条件》，与JB/T8846.1-2001
相比主要技术变化如下：
修改了标准名称（见标准名称，2001年版的标准名称）；修改了标准的范围（见第1章，2001年版的第1章）：修改了部分规范性引用文件（见第2章，2001年版的第2章）；修改了标准的要求（见第3章，2001年版的第3章）；增加了湿式离合器的性能试验方法（见4.5)；修改了检验规则（见第5章，2001年版的第5章）；增加了附录A（见附录A）。
本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：新兴移山（天津）重工有限公司、山推工程机械股份有限公司、合肥协力仪表控
制技术股份有限公司、天津工程机械研究院有限公司。
本部分主要起草人：李海山、冯西友、余绍华、邓艳芳、谢观福。 本部分所代替标准的历次版本发布情况为：
JB/T8846.1—1999、JB/T8846.1-2001。
I JB/T8846.1—2020
履带式推土机、第1部分：湿式转向离合器
1范围
JB/T8846的本部分规定了履带式推土机湿式转向离合器（以下简称湿式离合器）的要求、试验方
法、检验规则及标志、包装和贮存。
本部分适用于履带式推土机多片湿式转向离合器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1972碟形弹簧 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AOL）检索的遂批检验抽样计划 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T23934热卷圆柱螺旋压缩弹簧技术条件 GB/T35202 2土方机械履带式推土机试验方法 JB/T5938 工程机械球墨铸铁件通用技术条件 JB/T5942 工程机械自由锻件通用技术条件 JB/T6031 工程机械钢质模锻件通用技术条件 JB/T7158 工程机械： 零部件清洁度测定方法 JB/T7268 湿式烧结金属摩擦材料摩擦性能试验方法
3要求
3.1一般要求 3.1.1湿式离合器各主要零件的几何公差、表面粗糙度及尺寸精度应符合图样的规定，齿轮精度等级不应低于GB/T10095.1一2008中的10级。 3.1.2铸件非加工表面不应有裂纹、油污、砂眼及锈蚀等现象。零件应涂耐油漆，且漆膜应均匀，不应有皱皮、漏涂等现象。 3.1.3内齿片、弹簧、锁片、螺栓等表面均应进行防锈处理。 3.1.4装配后的湿式离合器应能分离彻底，接合平顺，完全接合时应能传递主机转向时的最大转矩。 当一侧制动后，推土机能平稳地原地转向。 3.2性能要求 3.2.1湿式离合器主要零件的力学性能应符合表1的规定。
1 JB/T8846.1—2020
表1 主要零件的力学性能
力学性能
下屈服强度ReL 抗拉强度Rm 断后伸长率
断面收缩率
密度p g/cm3
零件名称
布氏硬度 HBW
z %
A %
MPa
MPa
主动毂从动毂压盘活塞摩擦片内弹簧外弹簧密封环
320
500
170~230
7
355 - 1375 1570 -
600 - 1570 1765 ≥30
16 - 6 6 ≥30
40 - 20 20 一
7.8 5.8~6.4
190~240 20~50 ≤321 ≤321
2.1~2.3
-
3.2.2 湿式离合器各主要零件应清洗干净，湿式离合器总成的清洁度不应高于8mg/mL。 3.2.3 湿式离合器摩擦片寿命不得低于5000h，湿式离合器总成寿命不应低于5000h。 3.2.4 平均失效间隔时间（MTBF）不应低于2000h。 3.2.5 弹簧的技术要求应符合GB/T23934或GB/T1972的规定。
4 试验方法
4.1 湿式离合器铸铁件、锻件的力学性能试验方法按JB/T5938、JB/T5942和JB/T6031的规定。 4.2 湿式离合器总成清洁度的检验按JB/T7158的规定。 4.3 湿式离合器摩擦片摩擦性能的检验按JB/T7268的规定。 4.4 湿式离合器的可靠性随主机进行试验，并按GB/T35202的规定。 4.5 湿式离合器的性能试验按附录A的规定。
5检验规则
5.1 出厂检验 5.1.1每台湿式离合器均应进行出厂检验，经制造厂质量检验部门检验合格并附有产品合格证后方可出厂。 5.1.2 ：出厂检验项目见表2。
表2 检验项目
序号 1 2 3 4 5
检验项目可靠性摩擦性能离合器性能主要零件力学性能
出厂检验
型式检验
V V V V V
/ 一 7
清洁度
2
