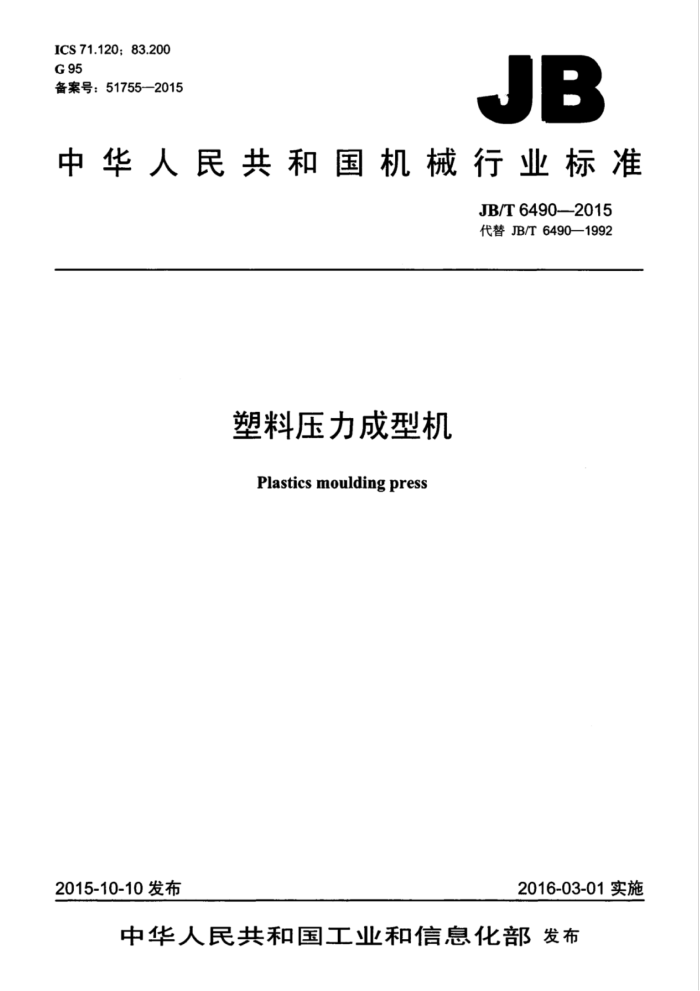

ICS71.120;83.200 G95 备案号：51755—2015
JB
中华人民共和国机械行业标准
JB/T6490—2015 代替JB/T64901992
塑料压力成型机
Plastics mouldingpress
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化都发布 JB/T6490-2015
目 次
前言 1 范围. 2规范性引用文件 3术语和定义， 4型式与基本参数.
4..1型式 4.2基本参数 5技术要求... 5.1总则... 5.2主要零部件技术要求 5.3装配技术要求.. 5.4整机技术要求. 6试验方法..
6.1 一般要求 6.2 空运转试验 6.3 负荷运转试验. 6.4工作台面及滑块下平面平面度检测 6.5 滑块下平面对工作台面平行度检测。 6.6 滑块运动轨迹对工作台面垂直度检测 6.7 由偏载引起滑块下平面对工作台面倾斜度检测 6.8 电气系统检测 6.9 噪声检测 6.10外观质量检测 7检验规则. 7.1 基本要求 7.2 出厂检验 7.3 型式检验.. 7.4判定规则 8标志、包装、运输和贮存 8.1标志. 8.2包装. 8.3运输.. 8.4贮存附录A（资料性附录） 基本参数附录B（资料性附录） 工作台面与滑块下平面设置紧固模具用T形槽的分布形式和尺寸 ***11
心
中
1
2
9
L
.10
E
图1框式结构型式图2 四柱式结构型式
2
I JB/T6490-2015
图B.1 公称力为400kN～500kN时，工作台面与滑块下平面设置紧固模具用T形槽的
分布形式，
11
图B.22 公称力为630KN～1600kN时，工作台面与滑块下平面设置紧固模具用T形槽的
分布形式
图B.32 公称力为2500kN～1000kN时：工作台面与滑块下平面设置紧固模具用T形槽的
分布形式：
12
表1工作台面及滑块下平面平面度检测表2滑块下平面对工作台面平行度检测表3滑块运动轨迹对工作台面垂直度检测。 表4由偏载引起滑块下平面对工作台面倾斜度检测，表A.1基本参数. 表B.1工作台面与滑块下平面设置紧固模具用T形槽及其间距的尺寸。
5
上
.10 .11
IE JB/T6490-2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T6490一1992《塑料压力成型机》，与JB/T6490一1992相比主要技术变化如下：
增加了5项引用文件，并更新了原引用文件，取消了3项引用文件： -增加了对液压系统渗油的控制要求：一增加了电气系统的具体要求，并增加了相应的检测方法：将原表3拆分成表3、表4和表5，并相应增加条的题目和内容，使得与装配技术要求条款相吻合：增加了整机外观的要求所执行的标准，并增加了外观质量检测；增加了判定规则：增加了对运输所执行GB/T6388的要求；对产品贮存要求进行了修改。 本标准由中国机械工业联合会提出。 本标准由全国橡胶塑料机械标准化技术委员会塑料机械分技术委员会（SAC/TC71/SC2）归口。 本标准起草单位：大连塑料机械研究所、福建省闽旋科技股份有限公司、北京橡胶工业研究设计院。 本标准主要起草人：何桂红、吴俊功、朱斌、刘健玮、何成。 本标准所代替标准的历次版本发布情况为：
JB/T6490—1992。
III JB/T6490---2015
塑料压力成型机
1范围
本标准规定了塑料压力成型机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于塑料压力成型机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T3766液压传动.系统及其元件的通用规则和安全要求 GB5091压力机用安全防护装置技术要求 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB6388 运输包装收发货标志 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T23281 锻压机械噪声声压级测量方法 HG/T3120 橡胶塑料机械外观通用技术条件 HG/T3228 橡胶塑料机械涂漆通用技术条件 JB/T3843-一2014液压机紧固模具用槽、孔的分布形式与尺寸 JB/T5438 塑料机械术语 JB/T9954 锻压机械液压系统清洁度
3术语和定义
JB/T5438界定的术语和定义适用于本文件。
4型式与基本参数
4.1型式
塑料压力成型机按其结构分为框式和四柱式两种型式：按顶出方式分为无顶出装置与有顶出装置两种型式如图1的a）和b）图2的a）和b）所示。
1 JB/T6490—2015
a）无顶出装置型式
b）有顶出装置型式
图1框式结构型式
?
O
b）有顶出装置型式
a）无顶出装置型式
图2四柱式结构型式
4.2基本参数
塑料压力成型机的基本参数参见附录A。
5技术要求
5.1总则
塑料压力成型机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 5.2主要零部件技术要求 5.2.1工作台面及滑块下平面的平面度公差为。
2
