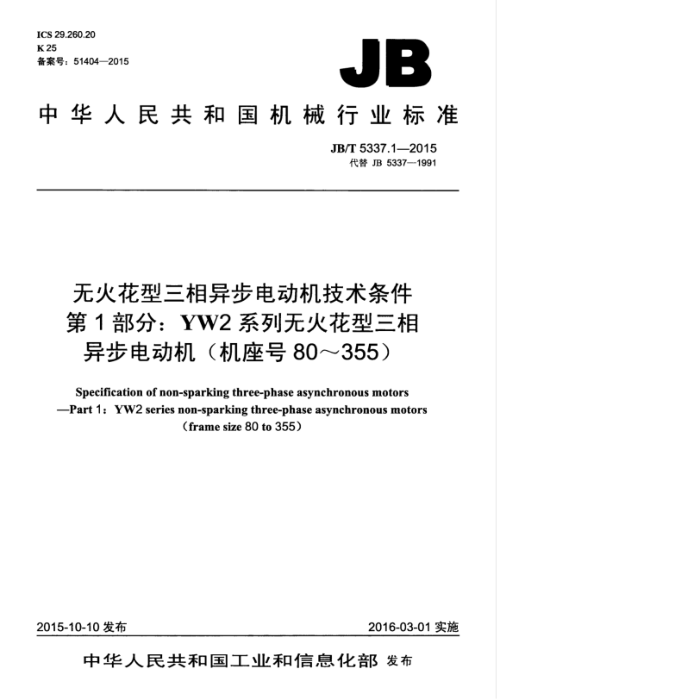

ICS29.260.20 K25 备案号：51404—2015
JB
中华人民共和国机械行业标准
JB/T5337.1—2015
代替JB5337-1991
无火花型三相异步电动机技术条件第1部分：YW2系列无火花型三相异步电动机（机座号80～355）
Specification of non-sparking three-phase asynchronous motors Part 1: YW2 series non-sparking three-phase asynchronous motors
(framesize80to355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5337.1—2015
目 次
前言范围.
1 2 规范性引用文件，
3 型式、基本参数与尺寸
技术要求. 试验方法. 检验规则. 标志、包装及保用期
13 ...22
4
5 6 7
22
24
图1电动机尺寸示意图（一）图2电动机尺寸示意图（二）图3 电动机尺寸示意图（三）图4 电动机尺寸示意图（四）
6 8
10
表1结构及安装代码表2机座号与转速及功率的对应关系表3机座带底脚、端盖上无凸缘的电动机. 表4机座带底脚、端盖上有凸缘（带通孔）的电动机表5 机座不带底脚、端盖上有凸缘（带通孔）的电动机表6 立式安装、机座不带底脚、端盖上有凸缘（带通孔），轴伸向下的电动机表7轴伸键尺寸及公差. 表8径向圆跳动公差表9 径向圆跳动及轴向圆跳动公差。 表10 平行度公差表11 平面度公差表12 键槽的对称度公差表13 效率和功率因数的保证值表14 堵转转矩对额定转矩之比的保证值，表15 最小转矩对额定转矩之比的保证值. 表16 最大转矩对额定转矩之比的保证值表17 堵转电流对额定电流之比的保证值. 表18 电气性能保证值的容差表19 断电后时间间隔表20 绝缘电阻表21 定子绕组试验电压有效值. 表22 定子绕组冲击试验电压峰值表23 绝缘电阻表24 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ++****21
上
.2 .4 .6 .8 10 12 12 12 12 13 13 13 14 .15 16 .17 .18 19 19 .19 .20 ..20
1 JB/T5337.1—2015
表25 空载最大A计权声功率级LWA（dB）表26 负载时A计权声功率级ALWA（dB） 2 表27 试验项目 中中中中国学心
...21
23 .24
表28 出线端标志..
II JB/T5337.1—2015
前言
JB/T5337《无火花型三相异步电动机技术条件》分为两个部分：
第1部分：YW2系列无火花型三相异步电动机（机座号80355）第2部分：YW2-W、YW2-WF1YW2-TH、YW2-THW系列无火花型三相异步电动机（机座号80~355）
本部分为JB/T5337的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB53371991《YW系列无火花型三相异步电动机技术条件（机座号80～315）》，与
JB5337—1991相比主要技术变化如下：
引用现行国家标准和行业标准，增加了GB1971—2006和GB/T1958一—2004等标准：机座号由80～315延伸到80~355，其中，安装型式为B5的电动机的机座号由80～225改为80～~ 280，安装型式为V1的电动机的机座号由180～315改为80355；按GB3836.1一2010的要求，更改了防爆标志；增加了400V415V、400V/690V.415V/720V.1140V电压；根据GB/T1096一2003的规定，键尺寸公差由h9更改为h8：安装尺寸K、S值中的15mm、19mm分别改为14.5mm、18.5mm；调整了电动机的效率指标，其中2极～6极电动机的效率指标符合GB18613一2012中的3级能效等级，更改了效率试验方法，统一采用B法；按GB755一2008的规定，增加了对电动机最大安全运行转速的要求：按GB10068一一2008的规定，修改了振动限值和测量要求，机械振动由按振动速度考核改为按振动位移、振动速度及振动加速度三项指标考核：按GB10069.3一2008的规定，修改了空载噪声限值，增加了负载噪声：一修改了单边气隙值的表示方式，删除了对不可检测的气隙不均匀值的要求：增加了对电气参数修约值的要求：检查试验项目中增加了旋转方向的测定，型式试验中增加了转差率的测定：铭牌项目中绝缘等级更改为热分级。
本部分由全国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SACTC9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：江苏锡安达防爆股份有限公司、上海ABB电机有限公司、南阳防爆电气研
究所有限公司：国家防爆电气产品质量监督检验中心。
本部分主要起草人：郭军明、陆进生、刘志晟、张运生、曹旭、靳凯。 本部分所代替标准的历次版本发布情况为：
-JB5337—1991
II JB/T5337.1—2015
无火花型三相异步电动机技术条件第1部分：YW2系列无火花型三相异步电动机（机座号80一一355）
1范围
JB/T5337的本部分规定了YW2系列无火花型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于户内场所的无火花型三相异步电动机（机座号80～355）（以下简称电动机）。凡属本系列电动机派生的产品也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T191—2008包装储运图示标志 GB755—2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958一2004产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993-1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB3836.12010爆炸性环境第1部分：设备通用要求 GB3836.8一2014爆炸性环境第8部分：由n型保护的设备 GB/T4772.11999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55
1080
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2008旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB18613-2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。
1 JB/T5337.1—2015
示例： YW2 200L1-4
规格代号，200表示中心高，L表示长机座，1表示1号铁心：4表示4极系列代号，Y表示三相异步电动机，W表示无火花型，2表示第2次设计
3.2电动机应按GB3836.1和GB3836.8的规定制成无火花型，其防爆标志为：ExnAIT1Gc、ExnA IIT2Gc-ExnAIT3Gc-ExnAIIAT1Gc-ExnAIIBT1GcExnAIICT1Gc-ExnAIAT2Gc、ExnAI BT2Gc、ExnAHCT2Gc.ExnAIIAT3Gc、ExnAIIBT3 Gc.ExnACT3 Gc. 3.3电动机的外壳防护等级为IP54IP55（见GB/T4942.1） 3.4E 电动机的冷却方法为IC411（见GB/T1993一1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB35~IMV1、IMV3~ IMV5、IMV6IMV15、IMV17、IMV35和IMV37（见GB/T997--2008），并符合表1的规定。
表1结构及安装代码
机座号 80~112 132~160 180~280 315~355
结构及安装代码（IM）
B3-B5、B6.B7-B8-B14、B35V1-V3.V5.V6-V15.V17、V35-V37
B3.B5B6-B7-B8-B35-V1、V3.V5-V6、V15V35.V37
B3-B5-B35.V1 B3、B35、V1
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7额定电压为220V、220V/380V、380V、400V、415V、660V.380V/660V400V/690V、415V/ 720V、1140V，电动机的额定频率为50Hz。 3.8电动机应按下列额定功率制造：
0.55kW.0.75kW.1.1kW.1.5kW-2.2kW.3kW.4kW.5.5kW.7.5kW11kW15kW. 18.5kw.22kW.30kW.37kW-45kw.55kw-75kw.90kW-110kW.132kw-160kw.(185kW). 200kW(220kw)250kw.(280kw)-315kW.
注：带括号的为不推荐规格。 3.9 电动机的机座号与转速及功率的对应关系应符合表2的规定。
表2机座号与转速及功率的对应关系
同步转速/min
机座号
3 000
1 500
1000 功率kw
750
600
80M1 80M2 90S 90L 100L1 100L2 112M 132S1 132S2
0.75 1.1 1.5 2.2 3 4 5.5 7.5
0.55 0.75 1.1 1.5 2.2 3 4 5.5
0.55 0.75 1.1 1.5 2.2 3
0.55 0.75 1.1 1.5 2.2
2
