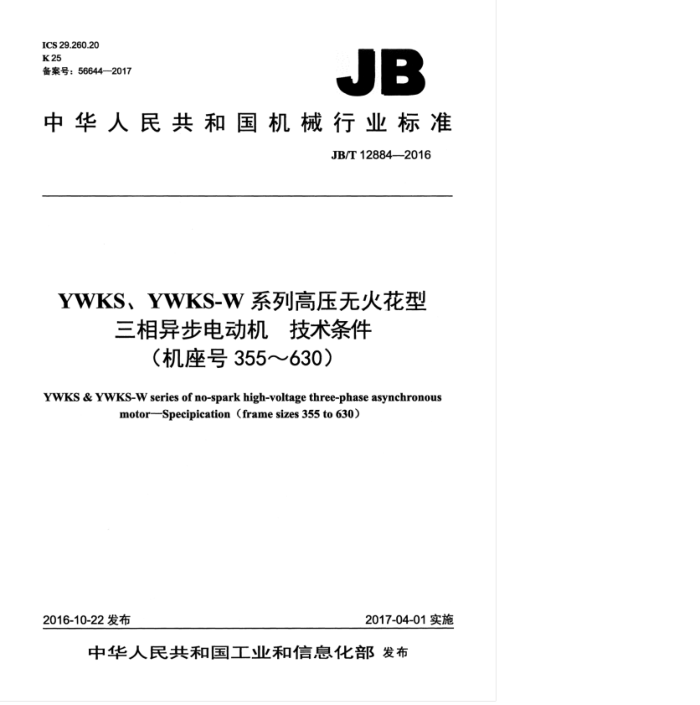

ICS29.260.20 K25 备案号：56644—2017
JB
中华人民共和国机械行业标准
JB/T12884—2016
YWKS、YWKS-W系列高压无火花型
三相异步电动机技术条件
（机座号355～630）
YWKS & YWKS-W series of no-spark high-voltage three-phase asynchronous
motor-Specipication (frame sizes 355 to 630)
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12884—2016
目 次
前言范围
IV
2
规范性引用文件型式、基本参数与尺寸 3.1 电动机型号 3.2 防爆标志 3.3 防护等级. 3.4 冷却方法. 3.5. 安装方式 3.6 工作制 3.7 额定频率 3.8 功率范围 3.9 型谱. 3.10 电动机尺寸及公差技术要求.
000000
0000000
4
4.1 制造要求 4.2 环境要求 4.3 电源要求 4.4 效率及功率因数 4.5 堵转转矩 4.6 最小转矩， 4.7 最大转矩. 4.8 堵转电流 4.9 容差. 4.10 定子绕组温升和轴承温度. 4.11 表面温度 4.12 过转矩 4.13 超速试验， 4.14 绝缘电阻 4.15 耐电压. 4.16 匝间耐冲击电压 4.17 三相电流偏差. 4.18 气隙不均匀度 4.19 单边气隙最小值. 4.20 振动. 4.21 噪声 4.22 防潮加热器. 4.23 外观和装配质量
广
广
一
一
10 10 .10 10 10 10 10 1O 10 11
11
11
I JB/T12884—2016
12 12 ..12 12 12 12 12 13 13 13 13 13 13 13 13 13 13 13 13 13
4.24 轴伸。 4.25 轴向力、径向力及窜动量 4.26 起动条件 4.27 逆转或制动.. 4.28 旋转方向 4.29 气隙和气隙不均匀度的检查， 4.30 轴电流 4.31 磁力中心线 4.32 防电晕 4.33 最小电气间隙 4.34 爬电距离 4.35 出线端子， 4.36 接地要求 4.37 标志要求. 4.38 防爆性能. 5试验方法. 5.1 常规试验要求 5.2 尺寸检查。 5.3 外观和装配质量检查 5.4 耐冲击电压试验要求 5.5 振动的测定方法. 5.6 噪声的测定方法 5.7 旋向的检查。 5.8 接线盒爬电距离与电气间隙检查 5.9 最高表面温度的测定 5.10 防护等级试验
14 14 14 14 14 14 14 14 14 14 14 15 16 16 16 16 16 17 17 17 17 17
5.11 气隙和气隙不均匀度的检查 5.12防爆性能检验 6检验规则 6.1 合格证.. 6.2 试验分类， 6.3 检查试验. 6.4 型式试验 6.5 图样及文件审查和防爆性能试验要求 7标志、包装及保用期. 7.1 铭牌材料及数据的刻划方法要求 7.2 铭牌数据 7.3 加热器铭牌 7.4 防爆标志. 7.5 出线端标志 7.6 轴伸平键要求. 7.7 使用说明书及产品合格证 7.8 包装要求 7.9 包装箱外壁的文字和标志要求 ⅡI JB/T12884-2016
7.10 质保期.
.17
图1 电动机外形尺寸图.
3
表1 机座号与转速及功率的对应关系表2安装和外形尺寸及公差表3 轴伸键尺寸及公差 理酒表4径向圆跳动公差. 表5平行度公差表6平面度公差. 表7键槽的对称度公差表8效率的保证值. 表9功率因数的保证值表10 堵转转矩对额定转矩之比的保证值.. 表11 堵转电流对额定电流之比的保证值... 表12 电气性能保证值的容差，表13 位移、速度和加速度表示的振动强度限值（方均根值）表14 空载最大A计权声功率级LwA（dB）表15 试验项目表16 出线端标志
1
1
14
III JB/T12884—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：南阳防爆（苏州）特种装备有限公司、国家防爆电气产品质量监督检验中心、卧
龙电气南阳防爆集团股份有限公司、佳木斯电机股份有限公司、南阳防爆电气研究所有限公司、江苏锡安达防爆股份有限公司。
本标准主要起草人：梁宝贵、陈瑞、杨亚美、游乐兮、刘卫星、王军、曹旭、郝萍、陈金豪、赵倩。 本标准为首次发布。
IV JB/T12884—2016
YWKS、YWKS-W系列高压无火花型三相异步电动机
技术条件（机座号355～630）
1范围
本标准规定了YWKS、YWKS-W系列高压无火花型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则以及标志，包装及保用期。
本标准适用于YWKS、YWKS-W系列高压无火花型三相异步电动机（机座号355630）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032 三相异步电动机试验方法 GB/T1958产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB1971旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.8爆炸性气体环境用电气设备第8部分：“n”型电气设备 GB/T4772.2旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～2360 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T22715旋转交流电机定子成型线圈耐冲击电压水平
3型式，基本参数与尺寸
3.1电动机型号
电动机型号由产品代号和规格代号两部分组成。
示例： YWKS 5002-4
规格代号，表示轴中心高500mm2号铁心、4极产品代号，Y表示三相异步电动机W表示无火花型，KS表示封闭带空-水冷却器的冷却方式
1 JB/T12884—2016
3.2 防爆标志
电动机应按GB3836.1、GB3836.2、GB3836.3、GB3836.8的规定制成无火花型，其防爆标志为 ExnAIT3Gc-ExenAIIT3Gc-ExdenAIBT3Gce 3.3 3防护等级
电动机的外壳防护等级为IP54IP55（见GB/T4942.1） 3.4冷却方法
电动机的冷却方法为IC81W或IC86W（见GB/T1993）。 3.5 安装方式
电动机的结构及安装型式为IMB3。 3.6 5工作制
电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 7额定频率
电动机的额定频率为50Hz，额定电压为3kV、6kV。 3.8 3功率范围
电动机应按下列额定功率制造： 185kw、200kw-220kw、250kw.280kw-315kw355k、400kw-450kw、500kw
560kW-630kW.710kW800kw900kW-1000kW.1120kW-1250kW.1400kW.1600kW 1800kw、2000kw.2240kW、2500kw2800kw、3150kw-3550kw、4000kw 3.9 型谱
电动机的机座号与转速及功率的对应关系按表1的规定。
表1 机座号与转速及功率的对应关系
同步转速 r/min
机座号
1500
3 000
1000
750 / /
500
600
功率 kw
185 200 220 250 280 315 355 400
一一 185 200
一一
一一一一
一
220 250 280 315 355 400 一一 450 500
-
一一一一 - 185 200 220 250
一
355
220 250 280 315 一 - 355
一一一
一一 -
400
450 500
一
185
2
