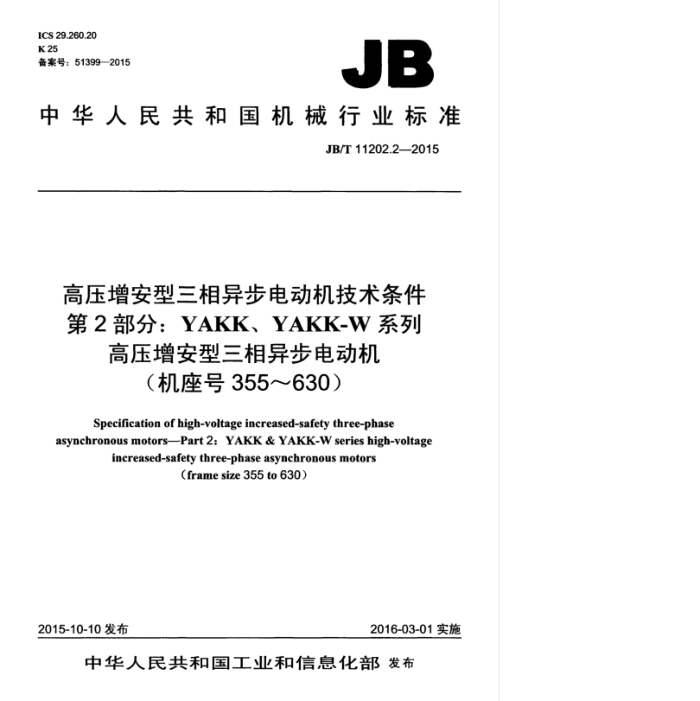

ICS29.260.20 K 25 备案号：51399—2015
JB
中华人民共和国机械行业标准
JB/T11202.22015
高压增安型三相异步电动机技术条件第 2部分：YAKK、YAKK-W 系列
高压增安型三相异步电动机
（机座号355～630）
Specification of high-voltage increased-safety three-phase
asynchronous motors-Part 2: YAKK & YAKK-W series high-voltage
increased-safety three-phase asynchronous motors
(framesize355to630)
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T11202.2-2015
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸 4技术要求. 5试验方法. 6检验规则， 7标志、包装及保用期. 附录A（规范性附录） 电动机时间的计算
6 11 12 13 .15
图1 电动机尺寸示意图图2 电动机E时间最小值与起动电流比IA/IN的关系
m
表1 机座号与转速及功率的对应关系. 表2 电动机安装尺寸及公差、外形尺寸表3轴伸键尺寸及公差表4径向圆跳动公差表5平行度公差表6 平面度公差表7 键槽的对称度公差表8 效率和功率因数的保证值表9 堵转转矩对额定转矩之比的保证值，表10 堵转电流对额定电流之比的保证值表11 电气性能保证值的容差表12 温升试验断电后的间隔时间. 表13 最高表面温度表14 电动机部位的温升限值表15 位移、速度和加速度表示的振动强度限值（方均根值）表16 空载最大A计权声功率级表17 折算到电动机（2极）转速后的负载转动惯量，表18 试验项目表19 出线端标志
..10 .10 11 12
4 JB/T11202.2—2015
前言
JB/T11202《高压增安型三相异步电动机技术条件》分为两个部分：
第1部分：YAKSYAKS-W系列高压增安型三相异步电动机（机座号355～630）；第2部分：YAKK、YAKK-W系列高压增安型三相异步电动机（机座号355～630）。
本部分为JB/T11202的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：南阳防爆（苏州）特种装备有限公司、江苏锡安达防爆股份有限公司、佳木
斯电机股份有限公司、南阳防爆电气研究所有限公司、国家防爆电气产品质量监督检验中心、河南省电气防爆安全重点实验室。
本部分主要起草人：吴宣东、梁宝贵、陈松涛、常颜芹、乔建伟、靳芝、李岳、王冲。 本部分为首次发布。
II JB/T11202.2-2015
高压增安型三相异步电动机技术条件第2部分：YAKK、YAKK-W系列
高压增安型三相异步电动机
（机座号355一630）
1范围
JB/T11202的本部分规定了YAKK、YAKK-W系列高压增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于YAKKYAKK-W系列高压增安型三相异步电动机（机座号355630）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755旋转电机定额和性能 GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1958--2004产品几何量技术规范（GPS） 形状和位置公差检测规定 GB1971-2006旋转电机线端标志与旋转方向 GB/T1993一1993旋转电机冷却方法 GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.3--2010爆炸性环境第3部分：由增安型e”保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号55~
1080
GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～ 2360
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1--2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T22715交流电机定子成型线圈耐冲击电压水平 JB/T4375一2013电工产品户内户外腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1日 电动机型号由系列代号、规格代号、环境代号三部分依次排列组成。 JB/T11202.2—2015
示例： YAKK 4001-4 W
环境代号，表示户外（户内省略）规格代号，表示轴中心高400mm，1号铁心，4极系列代号，Y表示三相异步电动机：A表示增安型，KK表示带空-空冷却器
3.2E 电动机应按GB3836.1和GB3836.3的规定制成增安型，其防爆标志为ExeIAT1Gc.ExeIIAT2 Gc-Ex e II AT3 Gc-Exe II BT1 GcExe II BT2 Gc-Ex e II BT3 GcEx e II CTI Gc-Ex e II CT2 Gc- Ex e II CT3 Gc. 3.3E 电动机的外壳防护等级：YAKK系列为IP54，YAKK-W系列为IP55（见GB/T4942.1）。 3.4 电动机的冷却方法为IC611（见GB/T1993--1993）。 3.5 电动机的结构及安装型式为IMB3（见GB/T997一2008）。 3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定电压为3kV、6kV、6.3kV、6.6kV。额定频率为50Hz 3.8 电动机应按下列额定功率制造：
185kw.200kw.220kw.250kw.280kw.315kw.355kw.400kw.450kw.500kw.560kw. 630kW.710kW.800kW900kW、1000kW.1120kW-1250kW、1400kW.1600kW.1800kw. 2000kW. 3.9E 电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速I/min
3 000
机座号
1500
750
1000
600
500
功率kw
200 220 250 - 280 315 355 400
185 200 220 250 280 315 355 400
1 2 3 1 2 3 4 5 6 1 2
355
185 200 220 250 280 315 355 400 450 500
一
400
185 200 220 250 280 315 355
450 500 560 630
450 500 560 630
185 200 220 250
450
3 4
185
2 JB/T11202.2—2015
表1机座号与转速及功率的对应关系（续）
同步转速/min 1000
机座号
500
3000
1 500
750
600
功率kw
280 315 355 400 450 500 560 630 710 800 900 1 000 1120
450
5 1 2 3 4 1 2 3 4 1 2 3 4
200 220 250 280 315 355 400 450 500 560 630 710 800
-
710 800 900 1000 1120 1 250 1400
560 630 710 800 900 1000 1120
710 800 900 1000 1120 1250 1400
400 450 500 560 630 710 800
500
560
1 600 1 800 2000
1600 1 800 2000
1 250 1400 1600
900 1000 1120 1 250
630
3.10电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表2的规定，外形尺寸参考表2的规定。尺寸符号如图1所示。
L
AC
AD
CH
8
图1电动机尺寸示意图
b）电动机轴伸键的尺寸及公差应符合表3的规定。 c）电动机轴伸长度一半处的径向圆跳动公差应符合表4的规定。 d）电动机轴线对底脚支承面的平行度公差应符合表5的规定。 e）电动机底脚支承面的平面度公差应符合表6的规定。 f）电动机轴伸上键槽的对称度公差应符合表7的规定。
A JB/T11202.2
P
表2电动机安装尺寸及公差、外形尺寸
单位为毫米
安装 尺 寸及公差 D
外形尺寸
机座号
K
E
极数
C
G
H
B
F
A
2015
基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 AC AD HDh Lb 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
80 +0.030 170 ±0.50 22 100
71 90
2 4 2
28 +0.52 1120 1000 1 500 2.200
+0.011
630 ±1.40 900 ±1.40 315
3.55
355
O
210 ±0.57 28 170 ±0.50 25 0.052 81
90 110 +0.013 100 120 130
4~8 710 1 000 375
400
400
1 260 1050 1 700 2400
+0.035
335
100 90 109 0.2 450 119
28
2
±1.75 400
210
±1.75
35
1120
450 4 800
1420 1100 1 900 2. 600
355
32 0.0162
6~12 2 4 6~12 2
00
250
40.015
110 0.035 210 ±0.57 28
0
560
0.052 100
0
40.013
±4.0
500 1.0
500
900
1 250
+0.62 1600 1150 2 200 2 900 0
119 128 -0.3 119 -0.2 138
130 140 130 150 +0.0M0 160 +0.015 300 ± 0.65 40 0.062 147
32 36 32 36
475 560 500 560 530
0
42
250
±2.10
±2.10
560 4 1 000
560
1800 1250 2400 3 200
1 400
6~12 2
128 0 01 157 165
140 170 180
250 ± 0.57 36
630 4 1 120
40 45
630
48
1600
2000 1300 2700 3 500
300 ±0.65
6~12 当采用滑动轴承时，尺寸偏差不包括轴向审动量。 当冷却方式为IC616时，HD和L尺寸按技术协议
