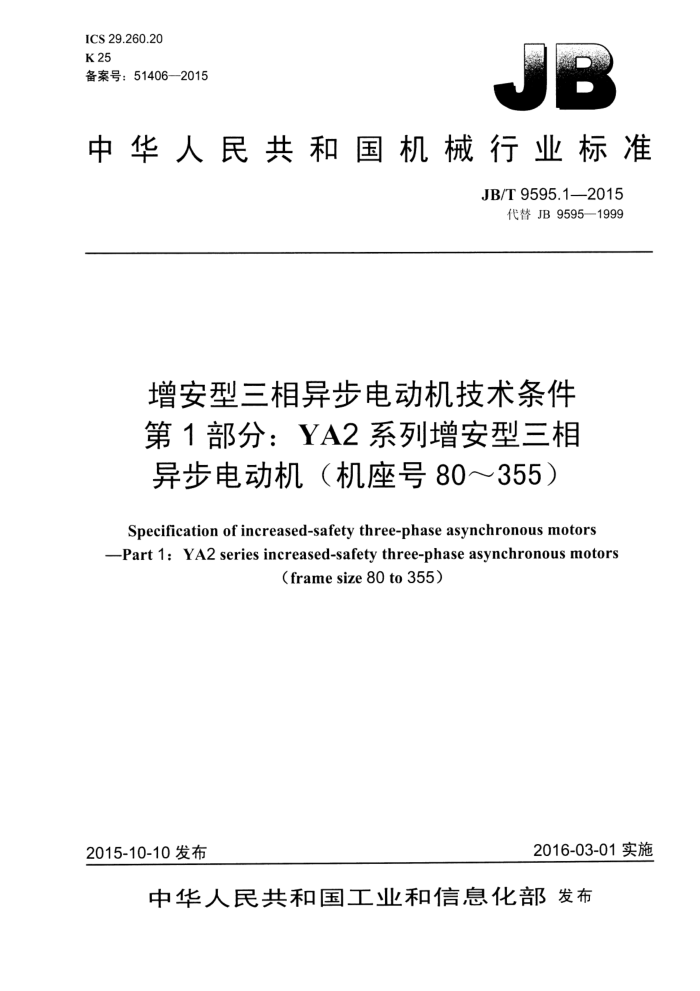

ICS 29.260.20 K 25 备案号：51406—2015
中华人民共和国机械行业标准
JB/T 9595.1-2015
代替JB9595—1999
增安型三相异步电动机技术条件第 1部分：YA2 系列增安型三相异步电动机（机座号80～355）
Specification of increased-safety three-phase asynchronous motors -Part 1: YA2 series increased-safety three-phase asynchronous motors
(frame size 80 to 355)
2016-03-01实施
2015-10-10 发布
中华人民共和国工业和信息化部发布 JB/T 9595.1--2015
目 次
. III
前言
范围 2 规范性引用文件 3型式、基本参数与尺小 4 技术要求.. 5 试验方法.
t.............
1
23 23 25 21
6 检验规则... 标志、包装及保用期.. 附录A（规范性附录） 电动机t时问的计算
7
图 1 电动机尺小示意图图2电动机尺示意图（图3电动机尺示意图（图4电动机尺小示意图（四）图5电动机te时问最小值与起动电流比IA/IN的关系
一
.8 20
表1结构及安装代码表2机座号与转速及功率的对应关系. 表3机座带底脚、端盖上无凸缘的电动机表4机座带底脚、端盖上有凸缘（带通孔）的电动机表5机座不带底脚、端盖上有凸缘（带通孔）的电动机，表6立式安装、机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机表7轴伸键的尺小及公差表8径向圆跳动公差。 表９ 径向圆跳动及轴向圆跳动公差表 10 平行度公差.…. 表 11 平面度公差表 12 键槽的对称度公差表 13 效率和功率因数的保证值表14堵转转矩对额定转矩之比的保证值..… 表 15 最小转矩对额定转矩之比的保证值. 表 16 最大转矩对额定转矩之比的保证值. 表 17 堵转电流对额定电流之比的保证值. 表 18 电气性能保证值的容差表 19 断电后时问问隔表 20 最高表面温度表 21 温升限值，表 22 绝缘电阻..
2
10 .12 12 12 12 .13 13 13 14 15 .16
17 18 19 19 19 20
............ JB/T 9595.1—2015
...20 21
表 23 试验电压的有效值表24冲击电压峰值表25对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ..... 21 表26A计权声功率级的噪声数值
..................................
.....21
表27负载噪声数值的增值表 28 试验项目. 表 29 出线端标志.
. 22 24 .26
II JB/T9595.12015
前言
JB/T9595《增安型三相异步电动机技术条件》分为三个部分：
第1部分：YA2系列增安型三相异步电动机（机座号80355）； -第2部分：YA2-W、YA2-WF1、YA2-WF2、YA2-F1、YA2-F2系列户外、户外防腐、防腐增安型三相异步电动机（机座号80～355）；第3部分：YA2-TH、YA2-THW、YA2-TA、YA2-TAW系列增安型三相异步电动机（机座号80～ 355)。
本部分为JB/T9595的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB9595一1999《YA系列增安型三相异步电动机技术条件（机座号80～280）》，与JB
9595-一1999相比要技术变化如下：
机座号从80～280延伸到80～355，扩大了标准的适用范围；一增加了额定电压400 V、415V、440 V、480 V、525 V、660 V; -小用了现行国家标准和行业标准，增加了GB1971-2006和GB/T1958—2004; 防爆标志增加了设备保护级别标志；一安装尺小K、S值中的15mm、19mm分别改为14.5mm、18.5mm; 根据GB/T1096一2003的规定，键尺小公差由h9改为h8；调整了电动机的效率指标，其中2极～6极电动机的效率指标符合GB18613一2012中的3级能效等级，更改了效率试验方法，统一采用B法; -绝缘由130（B）级绝缘改为155（F）级，提升了绝缘的安全等级： -修改了电动机的单边气隙最小值，增加了气隙不均匀度要求；按GB755-2008的规定，增加了对电动机最大运行安全转速的要求； -修改了耐电压和匝间绝缘耐冲击电压试验值；按GB10068一2008的规定，修改了振动限值和测量要求，机械振动由按振动速度考核改为按振动位移、振动速度及振动加速度三项指标考核：按GB10069.3一2008的规定，修改了噪声限值，增加了负载噪声，并更改了对噪声要求的表述形式; 修改了电动机气隙不均匀度表示形式及数值，增加了定、转子之问的最小径向单边气隙值； -检查试验项目中增加了旋转方向的测定，型式试验中增加了转差率的测定；铭牌项目中绝缘等级更改为热分级。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/T9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：江苏锡安达防爆股份有限公司、南阳防爆电气研究所有限公司、国家防爆电
气产品质量监督检验中心、河南省电气安全防爆重点实验室。
本部分主要起草人：郭军明、邵波、山振业、李梅兰、穆大玉、张鹏。 本部分所代替标准的历次版本发布情况为：
JB 9595-—1999。
III JB/T 9595.1--2015
增安型三相异步电动机技术条件第 1部分：YA2 系列增安型三相异步电动机（机座号80～355）
1 范围
JB/T9595的本部分规定了YA2系列增安型三相异步电动机的型式、基本参数与尺小、技术要求、 试验方法、检验规则、标志、包装及保用期。
本部分适用」：YA2系列增安型相异步电动机（机座号80～355）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对」本文件的应用是必不可少的。凡是注日期的川用文件，仅注日期的版本适用于本文件。凡是不注日期的川用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T191—2008包装储运图示标志 GB 755—2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1958—2004产品几何量技术规范（GPS） ）形状和位置公差检测规定 GB1971—2006旋转电机　线端标志与旋转方向 GB/T1993—1993　旋转电机　冷却方法 GB/T2423.4电.T.电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB3836.1—2010　爆炸性环境　第1部分：设备　通用要求 GB3836.3—一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1一1999　旋转电机尺寸和输出功率等级　第1部分：机座号56～400和凸缘号55～
1 080
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3—2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.12008交流低压电机散嵌绕组问绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。 JB/T 9595.12015
示例： YA2 132S1-2
规格代号，132表小中心高，S表小知机座，1表小1号铁心，2表小2极系列代号，Y表小三相异步动机，A表示增安型，2表小第2次设计
3.2电动机应按GB3836.1和GB3836.3的规定制成增安型，其防爆标志为ExeIIT1Gb、ExeIIT2 Gb、Ex eIl T3 Gb、Ex eIl T1 Gc、Ex e Il T2 Gc、ExeIl T3 Gc。 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4电动机的冷却方法为IC411（见GB/T1993—1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、 IMV6、IMV15、IMV17、IMV35 和 IMV37（见GB/T 997—2008），并符合表1的规定。
表 1结构及安装代码
机座号 80~160 180~280 315~355
结构及安装代码（IM）
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V17、V35、V37
B3、B5、B35、V1 B3、B35、V1
3.6电动机的定额是以连续T作制（S1）为基准的连续定额。 3.7电动机的额定频率为50Hz，额定电压为380V、400V、415V、440V、480V、525V、660V。 3.8电动机应按下列额定功率制造：
0.55 kW、0.75 kW、1.1 kW、1.5 kW、2.2 kW、3 kW、4 kW、5.5 kW、7.5 kW、11 kW、15 kW、 18.5 kW、22 kW、30 kw、37 kW、45 kW、55 kW、75 kW、90 kW、110 kW、132 kW、160 kW、(185 kW)、 200 kW、(220 kW)、250 kW、(280 kW)、315 kW。 3.9电动机的机座号与转速及功率的对应关系应符合表2的规定。
表2机座号与转速及功率的对应关系
同步转速r/min
机座号
1 500
3 000
1 000
750
功率kw
0.75 1. 1 1.5 2.2 3
0.55 0.75 1.1 1.5 2.2 3 4 5.5
80M1 80M2 90S 90L 100L1 100L2 112M 132S1 132S2 132M1 132M2
0.75 1.1 1.5 2.2 3 4 5.5
7
5.5 7.5
2.2
7.5
3
2 JB/T 9595.1—2015
表2机座号与转速及功率的对应关系（续）
同步转速r/min
1 500
1 000
750
机座号
3 000
功率kw
4 5.5 7.5
11 15 18.5 22 一 30 37 - 45 55 75 90 110 132 160 (185) 200 (220) - 250 (280) 315
160M1 160M2 160L 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L 315L2 355M1 355M 355M2 355L1 355L2 注1：带括号的为不优先推荐规格，注2：S、M、L后面的数字1、2分别代表同一机座号、同一转速下不同的功率。
11 15 18.5 22 30 37 45 55 75 90 110 132 160 (185) 200 (220)
7.5 11 一 15 18.5 22
11 5 18.5 22 30 37 45 55 75 90 一 110 132 - 160 (185) 200
30 37 45 55 75 90 110 二 132 160 (185) 200 (220) 250
250 (280) 315
3.10电动机尺及公差应符合以下规定
a）电动机的安装尺小及公差应符合表3～表6的规定，外形尺小应参考表3～表6的规定。尺符
号如图1～图4所示。 b）电动机轴伸键的尺及公差应符合表7的规定。 c）电动机轴伸长度一半处的径向圆跳动公差应符合表8的规定。 d）凸缘止口对电动机轴线的径向圆跳动和凸缘配合面对电动机轴线的轴向圆跳动公差应符合表9
的规定。 e）电动机轴线对底脚支承面的平行度公差应符合表10的规定。 f）电动机底脚支承面的平面度公差应符合表11的规定。 g）电动机轴伸上键槽的对称度公差应符合表12的规定。
3
