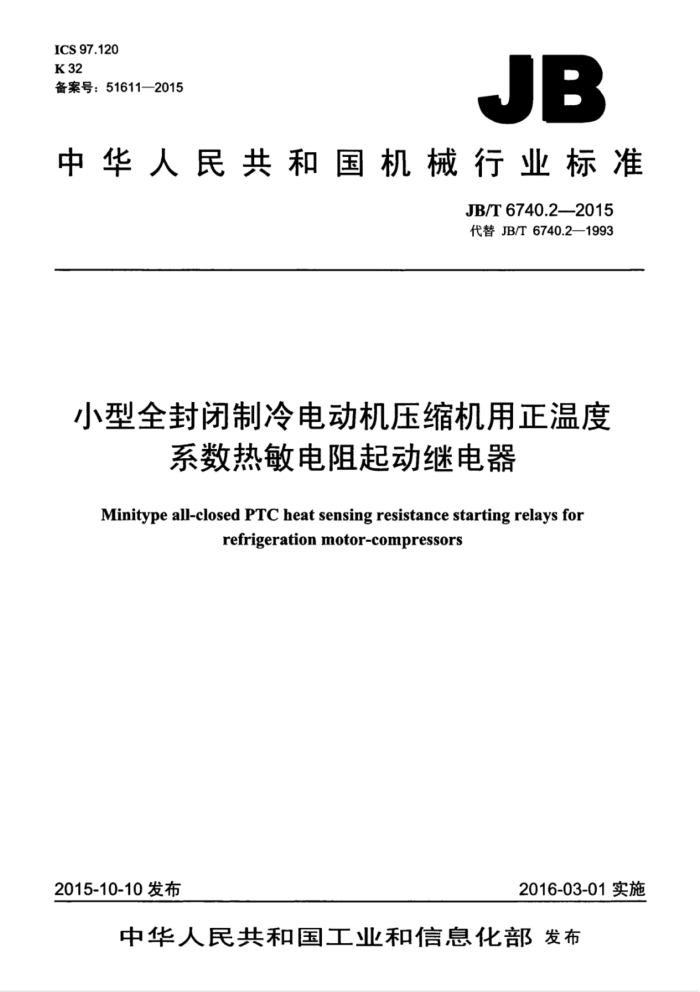

ICS97.120 K32 备案号：51611—2015
JB
中华人民共和国机械行业标准
JB/T6740.2—2015 代替JB/T6740.2—1993
小型全封闭制冷电动机压缩机用正温度
系数热敏电阻起动继电器
Minitype all-closed PTC heat sensing resistance starting relays for
refrigeration motor-compressors
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6740.2--2015
目 次
前言. 1范围. 2规范性引用文件 3术语和定义。 4类型与型号. 4.1类型 4.2型号命名. 4.3基本参数 4.4安装尺寸、结构与外形. 5技术要求 5.1一般规定 5.2环境条件. 5.3 外观要求.. 5.4 插拔力 5.5 常温电阻值 5.6 耗散功率.. 5.7 动作时间 5.8 恢复时间 5.9 耐高温 5.10 冷热冲击 5.11 振动 5.12 跌落. 5.13 高温连续通电 5.14 短时过电压. 5.15 电寿命. 6试验方法
I
工
二
L
L
6.1 试验环境条件 6.2 试验用仪器和量具
6.3 外观检查.. 6.4 安装尺寸检查 6.5 插拔力的检测。 6.6 常温电阻值的检测。 6.7 耗散功率的检测 6.8 动作时间的检测 6.9 恢复时间的检测 6.10 耐高温试验， 6.11 冷热冲击试验 6.12 振动试验
上
1 JB/T6740.2—2015
6.13 跌落试验 6.14 高温连续通电试验 6.15 短时过电压试验 6.16电寿命试验
7检验规则. 7.1出厂检验. 7.2型式检验 8标志、包装、运输和贮存 8.1标志. 8.2包装.. 8.3运输 8.4贮存附录A（规范性附录） 复合型PTC起动器的附加要求， A.1 术语与定义 A.2 分类.. A.3 技术要求. A.4 测试方法
中
8
9
10 .10 10 .10 .10 11 .11
11 12
II JB/T6740.2—2015
前言
JB/T6740分为以下三个部分：一第1部分：小型全封闭制冷电动机-压缩机用起动维继电器安全要求（已被GB14536.11代替）：第2部分：小型全封闭制冷电动机压缩机用正温度系数热敏电阻起动继电器：
一第3部分：小型全封闭制冷电动机压缩机用电流式起动继电器。 本部分为JB/T6740的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6740.2一1993《小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电
器》，与JB/T6740.2一1993相比主要技术变化如下：
a）在第4章中，完善了4.2中型号命名的说明文字；修改增补了4.3中表1的项目与参数值；增加了4.4
中的三孔插入型，并修改了外电路电气连接端子标准。 b）在第5章中，修改了5.4中两孔插入力数值，增加了三孔插拔力的要求，增加了第1次单孔插入力
第6次单孔拔出力的要求；将5.6中的耗散功率修改为不超过3.5W；修改了5.14中短时过电压试验后常温电阻值变化率。
c）在第6章中，修改了6.1中试验环境条件：增加了6.5中三插头量具的要求：修改了6.7中耗散功率
的检测条件及操作方法：增加了6.10中升温温度公差：修改了6.11中试验的温度、时间等数值：修改了6.15中试验的短时过电压数值：修改了6.16中试验的测试电路，并修改了该条注释
d）在第7章中，增加了7.1.1表2中的项目短时过电压、修改了AQL及检查水平；增加了7.1.2表3中
的AQL、修改了相关标准所属章、条；修改了7.2.1的注释。 e）在第8章中，修改了8.2.1包装所应符合的标准：修改了8.2.2的说明；删除了原8.2.4；将原8.2.5修改
为8.2.4；增加了8.4中超过1年存期产品的抽检要求。 f）增加了附录A。 本部分由中国机械工业联合会提出。 本部分由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。 本部分起草单位：中国电器科学研究院有限公司、广州森宝电器股份有限公司、杭州星帅尔电器股
份有限公司、威凯检测技术有限公司、佛山市顺德区容贵测电器有限公司、兰溪市越强电器有限公司、 广州万宝集团压缩机有限公司、加西贝拉压缩机有限公司、华意压缩机股份有限公司，华意压缩机（荆州）有限公司、森萨塔电子技术（上海）有限公司、宁波欧知电器科技有限公司，深圳市伟林高科技股份有限公司，常熟市天银机电股份有限公司、湖北新京都电子科技股份有限公司、成都宏明电子股份有限公司。
本部分主要起草人：黄智航、孔迅、卢文成、钱峰、何敦启、汪健、陈忠华、胡娟、章林赋、江林、 魏兵、陈忠华、陈建、朱同江、李健、唐刚、施庆生、孙海、陈浩明、黄卫华、王慧莲、薛佳。
本部分所代替标准的历次版本发布情况为： —JB/T6740.2—1993
III JB/T6740.2—2015
小型全封闭制冷电动机压缩宿机用正温度
系数热敏电阻起动继电器
1范围
JB/T6740的本部分规定了小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器（以下简称PTC起动器）的术语和定义、类型与型号、技术要求、试验方法、检验规则、标志、包装、运输和处存。
本部分适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机-压缩机外壳表面的PTC起动
器。
本部分应与GB14536.11《家用和类似用途电自动控制器电动机用起动继电器的特殊要求》一起使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2E 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）试验 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB14536.1家用和类似用途电自动控制器第1部分：通用要求 GB 14536.11 家用和类似用途电自动控制器电动机用起动继电器的特殊要求 GB/T22685 家用和类似用途控制器的包装和标志 JB/T6740.3 小型全封闭制冷电动机压缩机用电流式起动继电器
3术语和定义
本部分所使用的电压，电流除另有规定外，均指有效值。
3.1
动作时间 operate time 在规定环境温度下，自PTC起动器电流接通时起，到流过起动器的电流从最大值Is下降到O.5Is时
止的时间。 3.2
恢复时间recoverytime 在规定环境温度下，自PTC起动器在最高工作电压下的稳定状态断电时起，到电阻值下降到常温
电阻值的2倍时止的时间。
1 JB/T6740.2-2015
3.3
常温电阻值resistanceatnormaltemp PTC起动器在规定环境温度下的零功率电阻值。
3.4
额定常温电阻值 直 rate resistance at normal temp PTC起动器在规定环境温度下的零功率电阻值的标称值。
3.5
最大工作电流 max operate current PTC起动器在使用温度范围内，施加最高工作电压时允许通过的最大电流。
3.6
短时过电压 low-term overvoltage 在常温条件下，PTC起动器短时能承受的超过最高工作电压的电压值。
3.7
耗散功率residualpower consumption PTC起动器在规定环境温度下，施加最高工作电压时的稳定工作状态下消耗的功率。
4类型与型号
4.1类型
本部分规定的起动继电器是阶跃型正温度系数热敏电阻起动继电器。 4.2型号命名
QPO-D
设计序号，需要时用15位阿拉伯数字或大写英文字母或其组合表示改进设计顺序规格代号，用2或3位阿拉伯数字表示，一般表示PTC起动器的额定常温电阻值（Q），小数点可以用R表示结构型式代号，用1一3位阿拉佰数字或大写英文字母或其组合表示其中的大写英文字母表示结构型式的特殊代号，阿拉伯数字表示插入式插孔的数量产品类别代号，用大写英文字母QP表示PTC起动器
注：规格代号与设计序号之间可以不空格，也可以空格或用“/"”间隔。 4.3基本参数
PTC起动器的基本系列和基本参数按表1所列数值优选。
表1
额定常温 芯片标 最高工 最大工 测试用限 测试
电阻值 称直径 作电压 作电流 流电阻 电压 动作时间 恢复时间 短时过 电压
耗散功率
W ≤3.0 ≤3.3
S
S
V
V 120 0.401.00 ≤90 150 1.45±0.75 ≤75
mm 15 (16) 180 15 (16) 180
A 12 12
2 12 25
V 260 270
3.9 4.7
2
