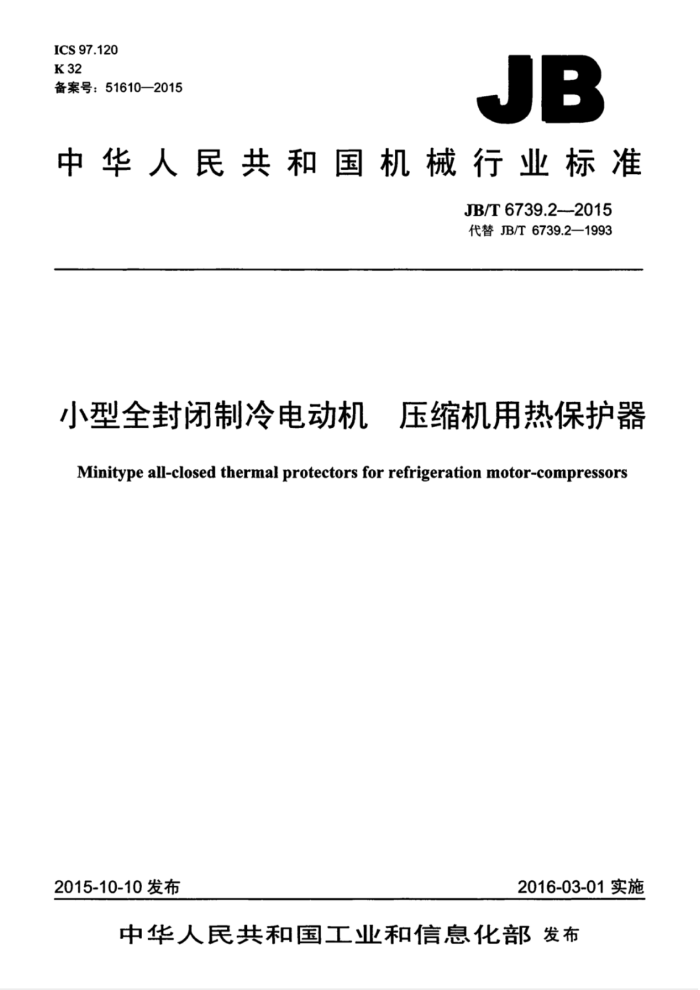

ICS97.120 K32 备案号：51610—2015
JB
中华人民共和国机械行业标准
JB/T6739.2-2015 代替JB/T6739.2—1993
小型全封闭制冷电动机压缩机用热保护器
Minitype all-closed thermal protectors for refrigeration motor-compressors
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6739.2—2015
目 次
前言 1范围 2规范性引用文件. 3术语和定义 4类型与型号. 4.1类型. 4.2型号命名. 4.3基本参数 4.4外形及安装尺寸 5技术要求...
II
5.1一般规定 5.2环境条件 5.3外观... 5.4 动作温度及允许偏差 5.5 复位温度及允许偏差 5.6 最小动作电流及允许偏差 5.7 动作时间. 5.8 复位时间 5.9 触点间接触电阻 5.10 环境适应性 5.11 绝缘电阻. 5.12 电气强度 5.13 耐热、耐燃和耐电痕化 5.14 引线强度 5.15 插拔力. 5.16 电寿命. 6试验方法
1
1
6.1 试验环境条件 6.2 试验用仪器和量具 6.3外观检查 6.4外形及安装尺寸检查 6.5 动作温度测量 6.6 复位温度测量 6.7 最小动作电流测量 6.8 动作时间测量. 6.9 复位时间测量 6.10 触点间接触电阻测量 6.11 环境适应性试验
C
C
6
0 JB/T6739.2--2015
6.12 绝缘电阻试验. 6.13 电气强度试验 6.14 耐热、耐燃和耐电痕化 6.15 引线强度测量. 6.16 插拔力测量. 6.17 电寿命试验.
8
11
7检验规则. 7.1 一般规定 7.2 检验分类.. 7.3出厂检验... 7.4交收检验.. 7.5型式检验 8标志、包装、运输和贮存 8.1标志. 8.2包装 8.3运输. 8.4贮存
1
10 10
..10 ****10
11 .11 **11 12 12
II JB/T6739.2—2015
前言
JB/T6739分为以下两个部分：一第1部分：小型全封闭制冷电动机-压缩机用热保护器安全要求（已被GB14536.5代替）一第2部分：小型全封闭制冷电动机压缩机用热保护器。 本部分为JB/T6739的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6739.2一1993《小型全封闭制冷电动机一压缩机用热保护器》，与JB/T6739.2-
1993相比主要技术变化如下：
a）在第4章中，将原来的“产品分类*改为“类型与型号”并增加了一种命名方式，对表1中一
些具体参数的选择进行了完善：在4.4中，增加了目前市场上大量使用的扁形热保护器结构。 b）在第5章中，将5.2中的周围空气温度由原来的-10℃～43℃”改为-20℃~43℃”；在5.3.4
中增加了耐温105℃的要求；将5.4中的动作温度允许偏差由“土7℃”改为土5℃”；增加了 5.11绝缘电阻，5.12电气强度，5.13耐热耐燃和耐电痕化；5.14引线强度，5.15插拔力等要求；在5.16中增加了5.16.2，以适应压缩机堵转试验的要求。
c）在第6章中，将6.1中的环境温度由“20℃土5℃”改为“室温”，相对湿度由“45%75%”改
为不大于90%：6.2中增加了测力计的分辨力不低于1N”：6.5中删除了原来的油槽法” 测试：6.7中细化了电流范围，以及不同电流条件下的测试方法；6.10中针对不同结构的产品规定了具体要求：对6.11环境适应性试验的试验顺序以及具体要求进行了细化；增加了6.12绝缘电阻试验、6.13电气强度试验、6.14耐热、耐燃和耐电痕化、6.15引线强度测量、6.16插拔力测量：对插拔拨力测量的导柱尺寸进行了完善：对原标准中图3和图4，即现标准中图6和图7 中的符号进行了说明。
d）在表2中增加了插拔力内容：将7.5.3中JB6739.1”改为GB14536.5”；对原标准表4内容
进行了完善，即在现标准表3中增加了“绝缘电阻、电气强度、耐热、耐燃、耐电痕化、引线强度、插拔力”检验项目
e）在第8章中，对有关内容进行了完善，对贮存要求进行了明确。 本部分由中国机械工业联合会提出。 本部分由全国家用自动控制器标准化技术委员会（SAC/TC212）归口本部分起草单位：中国电器科学研究院有限公司、杭州星帅尔电器股份有限公司、广州森宝电器股
份有限公司、威凯检测技术有限公司、兰溪市越强电器有限公司、佛山市顺德区容贵测电器有限公司黄石东贝电器股份有限公司、加西贝拉压缩机有限公司、华意压缩机股份有限公司、华意压缩机（荆州）有限公司·广州方宝集团压缩机有限公司森萨塔电子技术（上海）有限公司，宁波欧知电器科技有限公司、深圳市伟林高科技股份有限公司、常熟市天银机电股份有限公司、成都宏明电子股份有限公司。
本部分主要起草人：卢文成、孔睿迅、黄智航、钱峰、汪健、何敦启、王新南、胡娟、章林赋、江林，陈忠华、陈建、柯赐龙、朱同江、李俭、唐刚、孙海、施庆生、文耿、黄卫华、王慧莲、陈浩明、薛佳
本部分所代替标准的历次版本发布情况为：
-JB/T6739.2—1993
III JB/T6739.2—2015
小型全封闭制冷电动机压缩机用热保护器
1范围
JB/T6739的本部分规定了小型全封闭制冷电动机-压缩机用外置式热保护器（以下简称保护器）的术语和定义、类型与型号、技术要求、试验方法、检验规则、标志。包装、运输和贮存。
本部分适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机-压缩机外壳表面的保护器。 本部分应与GB14536.5《家用和类似用途电自动控制器密封和半密封电动机-压缩机用电动机热
保护器的特殊要求》一起使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）试验 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4706.17 家用和类似用途电器的安全电动机-压缩机的特殊要求 GB14536.1 家用和类似用途电自动控制器第1部分：通用要求 GB14536.5 家用和类似用途电自动控制器密封和半密封电动机-压缩机用电动机热保护器的特
殊要求
GB/T22685 家用和类似用途控制器的包装和标志
3术语和定义
3.1
热保护器overloadprotector 为防止电动机-压缩机由于过电流或不能正常起动而起过热，装在电动机-压缩机上的自动控制装
置。 3.2
动作温度triptemperature 保护器在不承载电流或只有信号电流通过的情况下，使其动静触点分离的温度。
3.3
复位温度 reset temperature 保护器触点重新闭合的温度。
3.4
额定动作电流trip currentrating
1 JB/T6739.2-2015
在规定的环境温度下，保护器于规定时间内动作的电流值。
3.5
动作时间triptime 在规定的环境温度下，自保护器第一次通以额定动作电流的瞬间起至保护器动作使电路断开止的时
间间隔。 3.6
复位时间resettime 在规定的环境温度下，保护器自第一次断开电路至自动接通电路止的时间间隔。
3.7
最小动作电流ultimatetripcurrent 在规定的环境温度下，使保护器在规定的时间内动作而断开电路的最小电流。
4类型与型号
4.1类型
本部分规定的保护器是电流-温度型自动复位式保护器。 4.2型号命名 4.2.1命名方式1
口口口
设计序号或其他客户要求的代码，用一位大写英文字母表示（可以省略）动作温度，用三位阿拉伯数字表示，单位为摄氏度（℃）用两位或三位阿拉佰数字表示，表示额定动作电流的10倍，单位为安（A)）产品类别代号，用一位或两位大写英文字母表示，其中一位用B表示保护器，另一位表示产品类别（顾客不要求时可省略）
4.2.2命名方式2
00000
插脚形式：根据客户需求选择触点负载代码：根据客户需求选择复位温度：用两位阿拉伯数字表示，单位为摄氏度（℃）动作温度代号J-100℃，K-105℃，L—110℃，M115℃， N—120℃,P-125℃.R—130℃.S—135℃，T—140℃,U— 145℃,V-150℃.W-155℃,X--160℃) 电流顺序号：用两位或三位阿拉伯数字表示三个大写英文字母，用DRB表示单相热保护器
2
