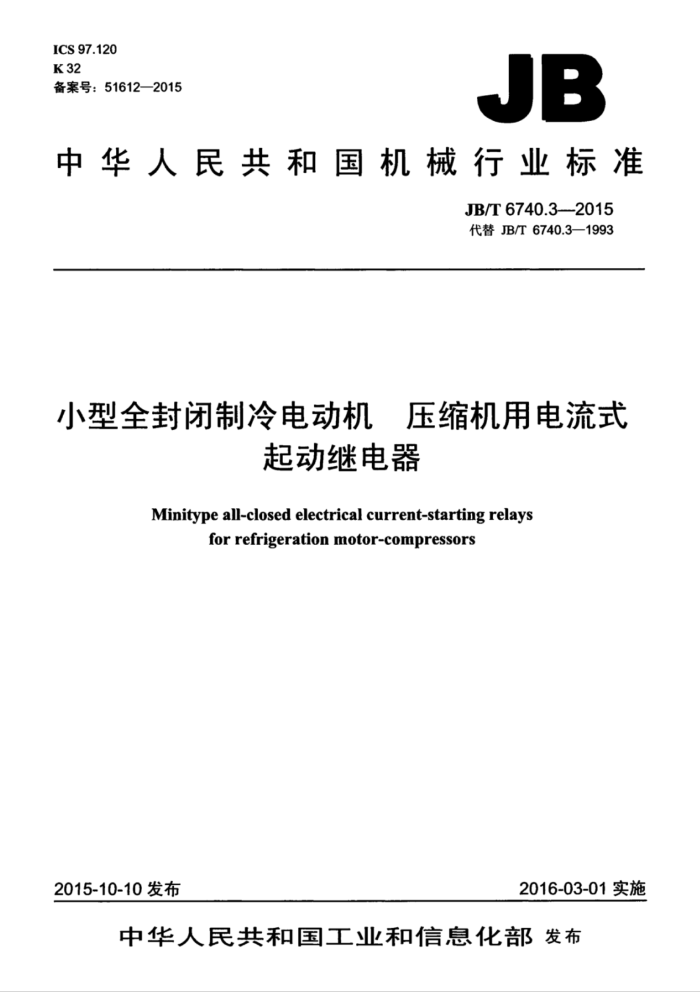

ICS97.120 K32 备案号：51612—2015
JB
中华人民共和国机械行业标准
JB/T6740.3-2015 代替JB/T6740.3—1993
小型全封闭制冷电动机压缩机用电流式
起动继电器
Minitype all-closed electrical current-starting relays
for refrigeration motor-compressors
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6740.3—2015
目 次
前言 1范围 2规范性引用文件 3术语和定义 4类型与型号. 4.. 类型.. 4.2型号命名 5技术要求. 5.1一般规定.. 5.2环境条件. 5.3外观、尺寸要求 5.4插拔力 5.5基本参数. 5.63 环境适应性 5.7 绝缘电阻 5.8电气强度 5.9 耐热：耐燃和耐电痕化 5.10 电寿命 5.11 漆包线耐熔化. 6试验方法 6.1 试验环境条件.. 6.2 试验用仪器和器具， 6.3 外观检查 6.4 安装尺寸检查 6.5 插拨力的检测 6.6 吸合电流与释放电流的检测 6.7 环境适应性试验 6.8 振动试验 6.9 跌落试验 6.10 绝缘电阻试验 6.11 电气强度试验 6.12 耐热试验 6.13 耐燃试验 6.14 耐电痕化试验 6.15 电寿命试验 6.16 漆包线耐熔化试验 7检验规则. 7.1 出厂检验
-
-
1 JB/T6740.3—2015
7.2 型式检验 8标志、包装、运输和贮存 8.1标志 8.2包装... 8.3运输.. 8.4贮存. 附录A（规范性附录） 采用半导体开关的起动器 一电子式起动器的附加要求，
4
L
10 .10 11 11 11
A.1 术语与定义 A.2 主要技术要求 A.3 试验方法.
图1起动器安装尺寸示意图图2 外形结构示意图图3 插拔力检测示意图图4 吸合电流与释放电流检测原理，图A.1检测电路原理
12
表1电流式起动器的基本系列参数表2合格质量水平AQL和检查水平表3安全项目检验和检查水平表4性能项目，分组顺序及试样数表5安全项目、分组顺序及试样数
8 8
I JB/T6740.3—2015
前言
JB/T6740分为以下三个部分：一第1部分：小型全封闭制冷电动机-压缩机用起动继电器安全要求（已被GB14536.11代替）：一第2部分：小型全封闭制冷电动机压缩机用正温度系数热敏电阻起动继电器：一第3部分：小型全封闭制冷电动机压缩机用电流式起动继电器。 本部分为JB/T6740的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6740.3-1993《小型全封闭制冷电动机-压缩机用电流式起动继电器》，与JB/T
6740.3一1993相比主要技术变化如下：
a）在第4章中，对型号命名进行了完善；对原基本参数”表进行了调整，将其放到了第5章中；
将原标准中的“安装尺寸、结构与外形”调整到了第5章中。 b）对第5章的环境温度进行子修订：对外形尺寸增加子安装尺示意图及外形结构示意图，并
明确了相关尺寸要求；对插拔力增加了“三柱”的要求；对环境适应性进行了完善，增加了低温、湿热、温度变化等要求：增加了绝缘电阻和电气强度的要求：增加了耐热、耐燃和耐电痕化的要求；增加了漆包线耐熔化的要求。
c）在第6章中，对6.1进行了修订；在6.2中增加了测力计分辨力的要求；在6.5中对文字描述和
标准插销的尺寸进行了修改；在6.6中，对部分文字进行了修改，同时对检测线路图进行了完善：在6.7中，增加了低温、湿热温度变化试验方法：增加了6.10绝缘电阻试验和6.11电气强度试验；增加了耐热、耐燃、耐电痕化试验方法：对电寿命试验方法的文字及负载电流进行了修订：增加了6.16漆包线耐熔化试验条款。
d）在第7章中，对表4的相关项目进行了完善，对表5增加了相关内容。 e）在第8章中，对8.28.4中的文字内容进行了完善。 f）增加了附录A。 本部分由中国机械工业联合会提出。 本部分由全国家用自动控制器标准化技术委员会（SAC/TC212）归口本部分起草单位：中国电器科学研究院有限公司、杭州星帅尔电器股份有限公司、广州森宝电器股
份有限公司，威凯检测技术有限公司，兰溪市越强电器有限公司，黄石东贝电器股份有限公司、加西贝拉压缩机有限公司、华意压缩机股份有限公司、华意压缩机（荆州）有限公司、广州万宝集团压缩机有限公司、森萨塔电子技术（上海）有限公司、宁波欧知电器科技有限公司、常熟市天银机电股份有限公司、深圳市伟林高科技股份有限公司。
本部分主要起草人：孔睿迅、卢文成、黄智航、钱峰、汪健王新南、胡娟、章林赋、江林、陈忠华、陈建、柯赐龙、朱同江、李俭、唐刚、孙海、施庆生、文耿、黄卫华、王慧莲、薛佳。
本部分所代替标准的历次版本发布情况为： —JB/T6740.3—1993。
IIE JB/T6740.3--2015
小型全封闭制冷电动机压缩机用电流式
起动继电器
1范围
JBT6740的本部分规定了小型全封闭制冷电动机-压缩机用电流式起动继电器（以下简称起动器）的术语和定义、类型与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机-压缩机外壳表面的电流式起
动维电器。
本部分应与GB14536.11《家用和类似用途电自动控制器电动机用起动继电器的特殊要求》一起使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB14536.1家用和类似用途电自动控制器第1部分：通用要求 GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T22685家用和类似用途控制器的包装和标志
3术语和定义
本部分使用的电压、电流除另有规定外，均指有效值。
3.1
吸合电流 pickup current 使起动器触点由断开到闭合时通过线圈的电流值。
3.2
释放电流dropoutcurrent 使起动器触点由闭合到断开时通过线圈的电流值。
3.3
最大吸合电流maxpickupcurrent 起动器吸合电流允许的最大值。
3.4
最小释放电流mindropoutcurrent 起动器释放电流允许的最小值。
1 JB/T6740.3—2015
4类型与型号
4.1类型
本部分规定的起动器是通电线圈对电流敏感的起动继电器。 4.2型号命名
示例： QO-O"OOO
设计序号：用英文大写字母A、B、C、表示改进设计顺序，顾客不要求时可以省略端子数量：用阿拉伯数字1、2、3*表示，顾客不要求时可以省略压缩机起动方式代号：用英文大写字母AB、C、DA：CSIR，B： CSCR，C：RSIR，D：RSCR表示，顾客不要求时可以省略分隔符，用/或者空格表示，顾客不要求时可以省略规格代号：代表起动器的最大吸合电流值，一般精确到数值的十分位或百分位结构型式代号：2表示2孔插入式，3表示3孔插入式产品类别代号：QL表示电流式起动继电器
5技术要求
5.1一般规定
起动器应符合本部分要求，并按规定程序批准的产品图样和技术文件制造。采用半导体开关的起动器一电子式起动器的附加要求见附录A。 5.2环境条件
起动器在下列环境条件下应能正常工作： a）周围空气温度：-20℃~43℃： b）空气相对湿度：不大于90% c）起动器重锤轴线倾斜角在0°～10°内： d）周围无腐蚀性、易燃易爆气体和导电性尘埃
5.3外观、尺寸要求 5.3.1金属件不得有裂纹、锈蚀，电镀件不得有镀层脱落，漆包线焊点牢固，端子无影响使用的松动。 5.3.2塑料件表面应光滑、平整，色泽均匀，无裂纹、划痕和缺损。 5.3.3漆包线无松动、损伤，漆层无脱落、开裂。 5.3.4安装尺寸、结构与外形：
插入型起动器的安装尺寸应符合图1的要求。 外形、结构应与制造厂的生产图样一致（参考示意图见图2），与外电路有电气连接的端子尺寸优
先采用6.3mm×0.8mm=并应符合GB14536.1中图14或图15的要求。 2
